Configurazione del riscaldatore d'aria e considerazioni sulla progettazione del sistema

{{{sourceTextContent.subTitle}}}

I sistemi ad anello chiuso progettati per controllare i riscaldatori d'aria devono essere impostati in modo da mantenere la temperatura della batteria di riscaldamento entro il suo intervallo di sicurezza.

{{{sourceTextContent.description}}}

Avete bisogno di un componente per il riscaldamento dell'aria nel vostro processo. Avete calcolato la potenza necessaria, conoscete la temperatura di processo richiesta per l'applicazione e avete identificato il prodotto TUTCO SureHeat. Sembra un progetto di sistema ad anello chiuso piuttosto semplice, fino al giorno in cui si accende il sistema e la temperatura di processo non è quella desiderata. Il primo pensiero è che il riscaldatore non sia abbastanza caldo e si alza la tensione a "undici" per compensare. Nel tentativo di raggiungere la temperatura di processo richiesta, l'elemento del riscaldatore si guasta improvvisamente. Che cosa è successo? Cosa c'è che non va nel riscaldatore? Il mio termoregolatore segnava solo 700°C, perché si è guastato? Sentiamo spesso queste domande e la risposta a volte può essere semplice come il posizionamento della termocoppia o la velocità del processo.

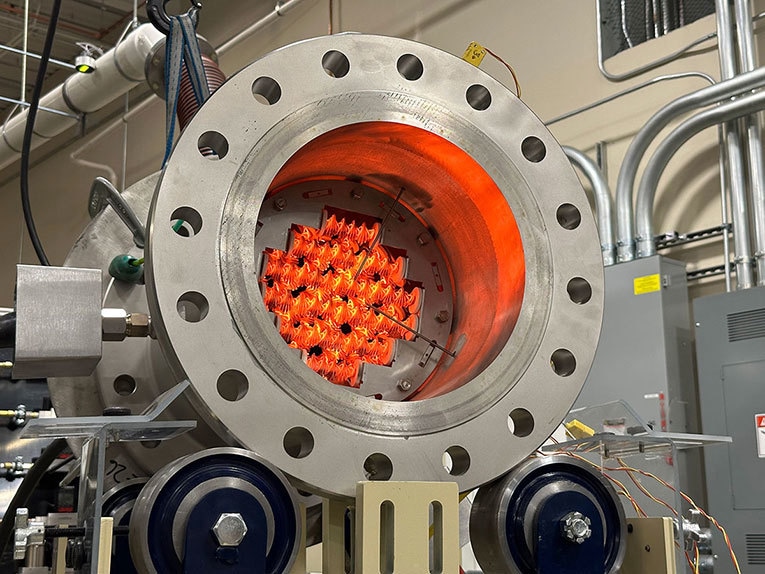

Per risolvere il problema, è importante comprendere appieno la velocità con cui i nostri elementi a serpentina TUTCO SureHeat possono riscaldarsi. La bobina dell'elemento Serpentine passa rapidamente la corrente e il risultato, proprio come un resistore, è il calore. Il rapido tempo di risposta è una caratteristica che migliora la velocità del processo, ma se non viene compreso e controllato appieno, può riscaldarsi troppo velocemente causando un overshoot. I sistemi ad anello chiuso progettati per controllare i riscaldatori d'aria devono essere impostati in modo da mantenere la temperatura della bobina di riscaldamento entro il suo intervallo di sicurezza. La temperatura di processo può essere molto diversa dalla temperatura effettiva dell'elemento. I componenti di controllo devono essere sufficientemente veloci da misurare ed effettuare rapidamente le regolazioni per regolare la tensione al riscaldatore. Le regolazioni devono essere incrementali, rapide e regolate. Modifiche moderate e incrementali mantengono stabile la temperatura della batteria di riscaldamento. Se impostata correttamente, la temperatura del riscaldatore dovrebbe rimanere entro +/-2°F.

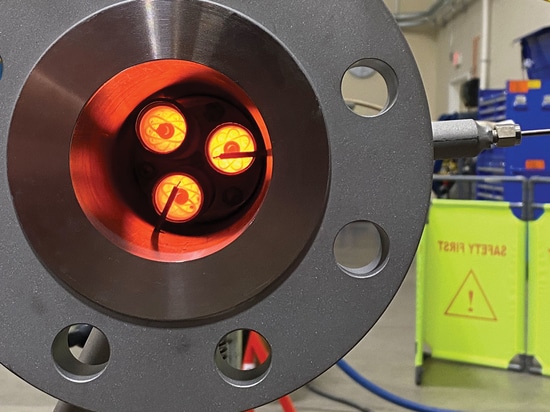

Se si utilizza una sola termocoppia (TC) nel sistema ad anello chiuso, la sua posizione deve essere a 1" di distanza dall'uscita dell'elemento riscaldante nel flusso d'aria. Le termocoppie esposte di tipo K sono le migliori. Sono più veloci e precise. Se si posizionano le termocoppie più in basso nella linea di processo, la temperatura dell'elemento riscaldante non sarà accurata. Le perdite di temperatura attraverso una sezione di tubo metallico possono essere notevoli.

Vediamo sempre progetti di sistemi in cui le considerazioni termodinamiche non vengono prese in considerazione. I materiali più freddi fungono da dissipatori di calore al passaggio dell'aria e assorbono il calore. In un certo periodo di tempo, e se adeguatamente isolati, la temperatura del processo aumenterà con l'aumentare della temperatura dei materiali circondati. L'esempio più semplice è quello di una pentola d'acqua sul fornello. Se avete fame, volete farla bollire il più velocemente possibile. Il bruciatore è impostato su alto. La pentola si riscalda piuttosto rapidamente e l'acqua bolle quando raggiunge la temperatura. L'acqua è pronta abbastanza rapidamente, ma il manico della pentola, pur scaldandosi, non è abbastanza caldo da scottarsi. Se ci si dimentica dell'acqua in ebollizione, con il tempo il manico diventerà più caldo. Ci vuole solo più tempo per raggiungere una temperatura scomoda o troppo calda al tatto.

Cose da ricordare per evitare il superamento della temperatura:
- l'aria deve essere accesa e passare attraverso il riscaldatore prima di applicarne l'alimentazione
- gli elementi riscaldanti sono come resistenze di potenza
- la temperatura di processo misurata non è la temperatura dell'elemento
- mantenere il riscaldatore il più vicino possibile al punto di processo
- posizionare il TC vicino all'estremità di uscita del riscaldatore nel flusso d'aria
- utilizzare una velocità di rampa per rallentare e controllare la temperatura di avvio del riscaldatore
- lasciare il tempo di riscaldare i materiali che circondano il processo
- isolare i materiali per mantenere le temperature e impedire che si raffreddino rapidamente
- scegliere componenti di controllo adeguati alle specifiche del riscaldatore
- regolare la tensione del riscaldatore con piccole variazioni incrementali

Se avete domande specifiche sulla configurazione, sulla scelta dei componenti o sull'installazione, i nostri ingegneri applicativi saranno lieti di aiutarvi. I nostri ingegneri applicativi saranno lieti di aiutarvi. Per ulteriori informazioni, potete contattare i nostri ingegneri applicativi.
