Polvere, temperature elevate o superfici agitate: le condizioni di misura più difficili fanno parte delle attività quotidiane di molti settori industriali. La misurazione continua del livello mediante radar senza contatto si è dimostrata uno dei metodi più affidabili e versatili per un'ampia gamma di applicazioni. Ciò include anche aree sensibili con requisiti igienici particolarmente elevati. Con la tecnologia radar di UWT, i livelli possono essere misurati con precisione e senza contatto, anche nelle condizioni più difficili.
--------------------------------------------------------------------------------
PANORAMICA DELLE TECNOLOGIE DEI SENSORI RADAR
I sensori radar si dividono in due tecnologie principali:

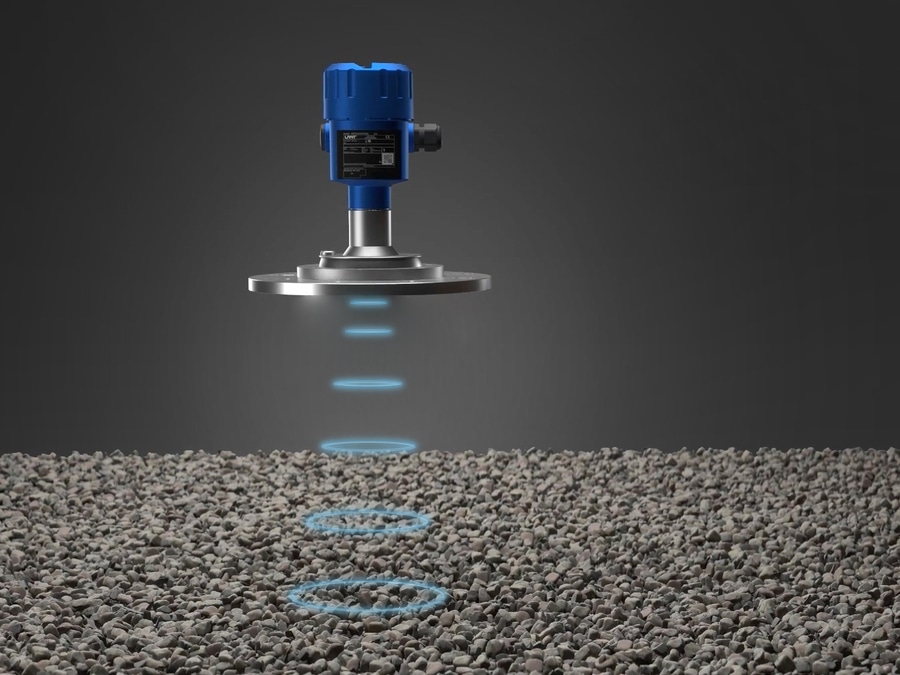

- Misura radar senza contatto (radar a radiazione libera): In questo metodo, il segnale radar viene emesso e riflesso senza contatto diretto con il mezzo. I modelli NivoRadar® di UWT utilizzano questo principio per liquidi e solidi alla rinfusa in silo, serbatoi, contenitori aperti o cumuli. Uno dei principali vantaggi è l'assenza di manutenzione, poiché non ci sono componenti meccanici.
- Radar a onde guidate (GWR, noto anche come TDR - Time Domain Reflectometry): Il segnale radar viene guidato lungo una sonda o un cavo che entra in contatto diretto con il mezzo. Questa tecnologia è utilizzata nella serie NivoGuide® di UWT ed è spesso applicata in applicazioni complesse che coinvolgono schiuma, vapore, solidi o strati di interfaccia.
- Misura radar senza contatto: Funzionalità, precisione e affidabilità per le applicazioni industriali
- La misura di livello a radiazione libera con sensori radar ha dimostrato la sua efficacia in settori come quello chimico, alimentare, energetico, del riciclaggio, dei materiali da costruzione, del cemento e della plastica. Offre la massima precisione di misura e la massima affidabilità del processo. Il NivoRadar® di UWT combina risultati di misura precisi con prestazioni robuste, garantendo misure affidabili anche in condizioni estreme.
--------------------------------------------------------------------------------
COME FUNZIONA LA MISURAZIONE RADAR?
I sensori radar utilizzano onde elettromagnetiche per il rilevamento preciso dei livelli. Un segnale ad alta frequenza viene emesso, riflesso dalla superficie del mezzo e ricevuto come eco. Il tempo impiegato dal segnale per raggiungere la superficie e tornare indietro determina l'esatto livello di riempimento.

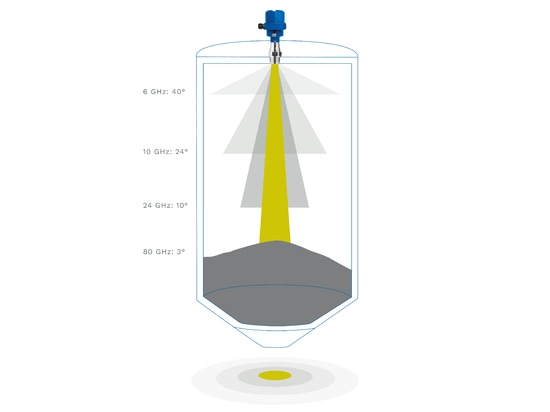

Grazie alla tecnologia a 80 GHz, il segnale è altamente focalizzato, con uno stretto angolo di emissione di soli 3°. Ciò consente di effettuare misure precise anche in serbatoi ristretti o in installazioni complesse. L'ampiezza del fascio è direttamente influenzata dalla frequenza e dalle dimensioni dell'antenna: maggiore è la frequenza, maggiore è la focalizzazione del segnale. Le antenne con un angolo del fascio ridotto possono anche essere installate più vicine alla parete del serbatoio, riducendo le interferenze degli agitatori o di altre strutture interne.
--------------------------------------------------------------------------------
NivoRadar - Il versatile tuttofare per una misura di livello precisa in qualsiasi applicazione

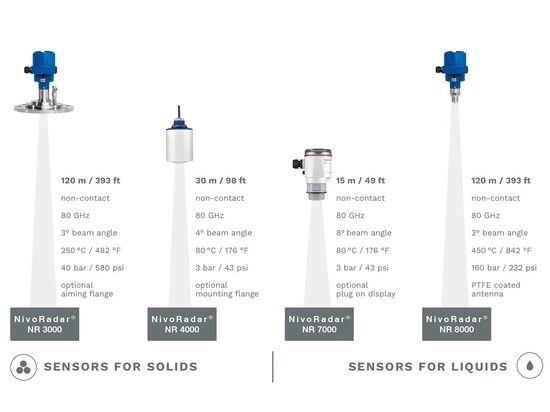

A seconda delle esigenze, UWT offre diversi modelli:

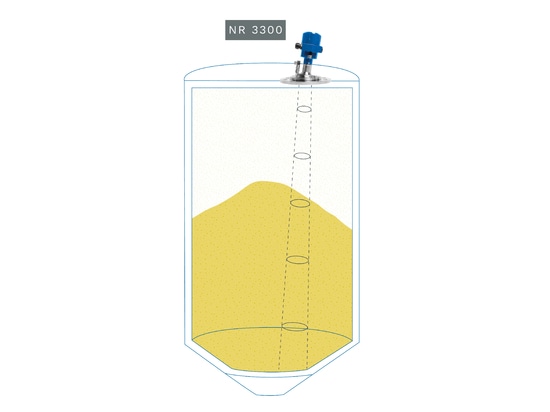

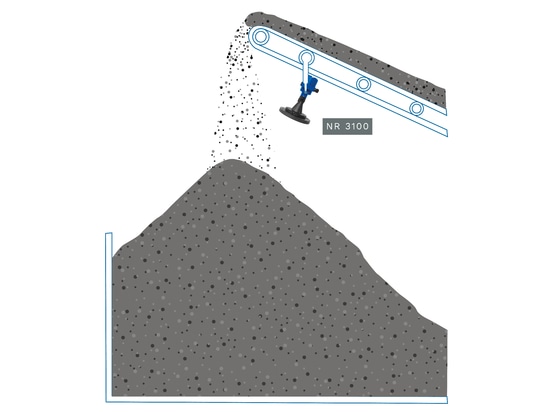

* NivoRadar® - NR 3: sensore ad alta precisione a 80 GHz per solidi sfusi in silos e contenitori. Anche in condizioni di polvere elevata o su superfici irregolari, fornisce risultati di misura affidabili. Lo stretto angolo del fascio di 3 gradi consente di effettuare misure fino a 120 metri. Un sistema di pulizia automatica delle lenti garantisce la funzionalità di autopulizia. La configurazione è semplice grazie al display a clip, alla UWT LevelApp o al PACTware.

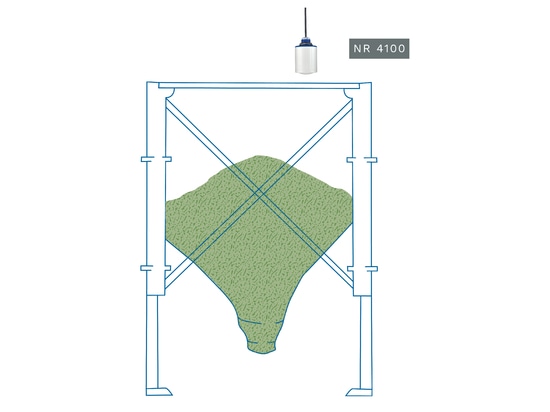

* NivoRadar® - NR 4: sensore radar FMCW compatto per solidi e liquidi sfusi fino a 30 metri. Con un angolo di emissione di 4°, tempi di risposta rapidi e una robusta custodia in PVDF (IP66/IP68), è ideale per le aree pericolose. Installazione e funzionamento semplici grazie alla UWT LevelApp.

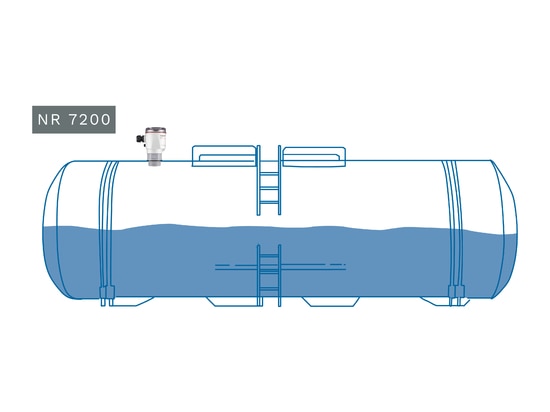

* NivoRadar® - NR 7: un sensore economico da 80 GHz per liquidi e solidi sfusi fino a 15 metri. È dotato di un angolo di fascio stretto di 8°, di un rapido tempo di risposta e di una robusta custodia in PVDF (IP66/IP67). Ideale per piccoli contenitori e zone ATEX, con configurazione wireless disponibile tramite l'UWT LevelApp.
* NivoRadar® - NR 8: un sensore radar versatile per liquidi in serbatoi di processo e di stoccaggio, compresi prodotti chimici e oli. Mantiene un'elevata precisione, anche in presenza di superfici in movimento o processi turbolenti. Con uno stretto angolo di emissione di 3° e un campo di misura fino a 120 metri, fornisce risultati accurati.
Diverse opzioni di antenna, tra cui un'antenna incapsulata in PTFE e un'antenna igienica, consentono l'uso in ambienti sensibili. La robusta antenna a cono in acciaio inox è adatta ad applicazioni ad alta temperatura e ad alta pressione. Facile configurazione tramite display a clip, UWT LevelApp o PACTware.
--------------------------------------------------------------------------------
VANTAGGI DELLA MISURA DI LIVELLO SENZA CONTATTO
Massima precisione di misura: Risultati precisi con un'accuratezza di ±2 mm, anche in condizioni difficili.
Funzionamento senza contatto: Nessuna usura causata da sollecitazioni meccaniche sul fluido misurato.
Ideale per applicazioni sensibili: Facilmente adattabile a processi con elevati requisiti di igiene e pulizia.
Resistente alle condizioni di processo: Polvere, vapore, schiuma o fluttuazioni di temperatura non influiscono sulle prestazioni.
Zona morta minima: Rilevamento accurato anche in serbatoi completamente pieni.

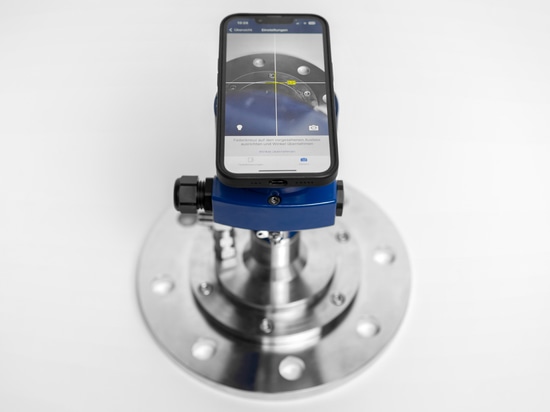

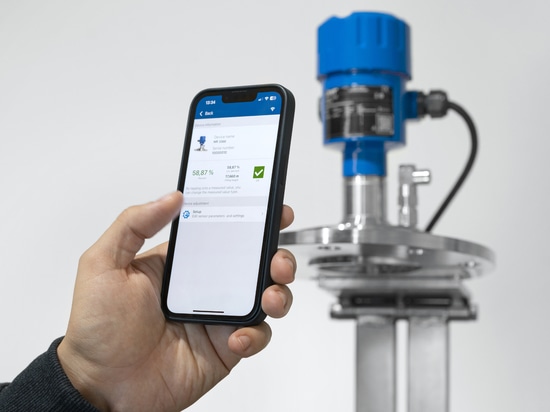

Facilità di installazione e funzionamento: Il design compatto consente un montaggio rapido, con una messa in funzione intuitiva tramite display o UWT LevelApp.
Ridotta manutenzione e sicurezza per il futuro: Riduzione dei tempi di inattività operativa e sicurezza del processo a lungo termine grazie all'avanzata tecnologia ad alta frequenza.
--------------------------------------------------------------------------------
APPLICAZIONI TIPICHE DI NIVORADAR
- Misura di solidi sfusi nei silos: Monitoraggio affidabile, anche in ambienti polverosi o con superfici irregolari.
- Misura di liquidi in serbatoi e contenitori: Letture accurate nonostante superfici in movimento o processi dinamici.

Aree pericolose: I sensori certificati ATEX garantiscono la massima sicurezza.
Monitoraggio dei processi: Misura di livello senza contatto per vari settori industriali, non influenzata da fluidi aggressivi, alte temperature o pressioni.
Applicazioni sensibili all'igiene: Ideale per l'uso nell'industria alimentare o farmaceutica - senza contatto, facile da pulire e a prova di processo.
--------------------------------------------------------------------------------
TECNOLOGIA RADAR PER IL FUTURO
L'avanzata tecnologia radar a 80 GHz di NivoRadar® offre alle aziende una soluzione a prova di futuro, precisa e a bassa manutenzione per una misura di livello affidabile. Grazie alla continua innovazione e all'integrazione intelligente dei sensori, questa tecnologia garantisce un'elevata sicurezza operativa e l'ottimizzazione dei processi.
