Come PouchChek colma le lacune nell'ispezione delle saldature a caldo

{{{sourceTextContent.subTitle}}}

La combinazione delle immagini termiche e visive fornisce ai produttori di imballaggi flessibili informazioni che l'ispezione visiva e il campionamento periodico da soli non sono in grado di fornire.

{{{sourceTextContent.description}}}

Man mano che la produzione di imballaggi flessibili diventa più veloce e le strutture delle buste più complesse, verificare la qualità della termosaldatura diventa sempre più difficile. Una confezione può sembrare correttamente sigillata pur presentando aree che hanno ricevuto un calore insufficiente o non uniforme, contaminazioni all’interno della saldatura o altre condizioni che potrebbero comprometterne l’integrità. Le buste sigillate in modo inadeguato possono causare perdite del prodotto, malfunzionamento della chiusura per il consumatore e deformazioni delle buste.

I metodi tradizionali di controllo qualità rimangono essenziali, ma ciascuno presenta dei limiti. Poiché la qualità della termosaldatura dipende da fattori quali temperatura, pressione e tempo di permanenza, possono verificarsi variazioni di processo tra un campione e l’altro senza che si manifesti un difetto immediatamente visibile. Un elemento riscaldante deteriorato, la presenza di contaminanti nell’area di saldatura o il riavvio della linea prima che l’attrezzatura si sia completamente stabilizzata possono tutti compromettere la saldatura.

I test di pelatura, scoppio e tenuta basati su campioni forniscono informazioni dirette sulle prestazioni della saldatura, ma solo per confezioni selezionate. L’ispezione visiva può garantire una copertura continua, ma è limitata a ciò che è visibile sulla superficie della confezione. Una saldatura può sembrare accettabile pur contenendo ancora aree localizzate di calore insufficiente o non uniforme. Il campionamento offre approfondimento ma non continuità, mentre l’ispezione visiva garantisce continuità senza fornire informazioni dirette sulla distribuzione del calore. L’imaging termico e visivo combinato aiuta a colmare questa lacuna mostrando sia le condizioni fisiche della confezione sia la firma termica creata durante la saldatura.

Aggiunta della firma termica

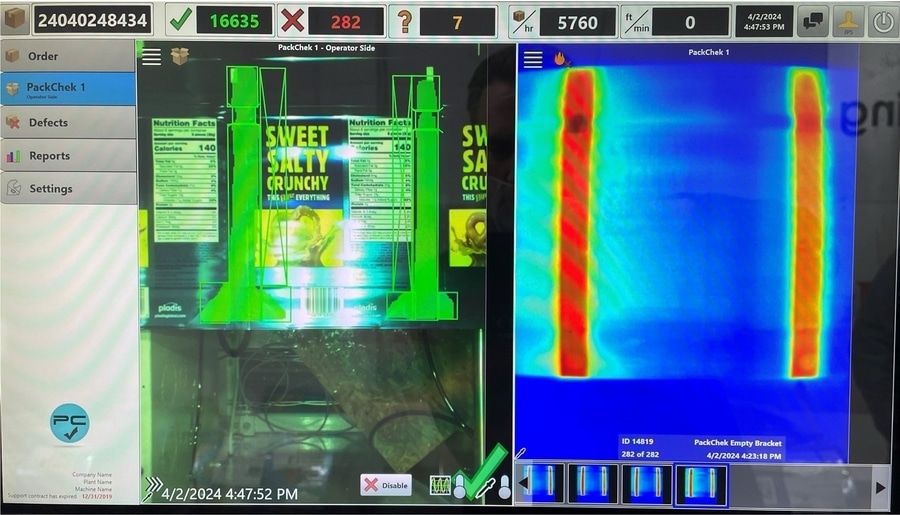

Subito dopo la sigillatura, una confezione conserva una firma termica che riflette come il calore è stato distribuito lungo la sigillatura. PouchChek acquisisce questa immagine termica insieme a un’immagine visibile di ogni confezione, combinando le informazioni sul processo di sigillatura con il contesto fisico della busta.

L’immagine termica può rivelare aree fredde, calore insufficiente o eccessivo, condizioni di avvio a freddo e modelli irregolari causati da contaminazione, mentre l’immagine visibile aiuta a mettere in relazione tali anomalie con la geometria della confezione, la posizione della saldatura, la chiusura a zip o altre caratteristiche fisiche. Ciò è particolarmente utile in aree complesse come le saldature a K e i profili delle chiusure a zip, dove strutture dei materiali diverse possono richiedere modelli termici attesi diversi.

Alla velocità di produzione, PouchChek confronta le zone di ispezione definite con le tolleranze programmate per identificare condizioni quali zone di calore non corrette, detriti, danni alla cerniera, sigillature mancanti e disallineamenti. Combinando entrambe le immagini, gli operatori possono vedere non solo l’aspetto della sigillatura, ma anche cosa è accaduto dal punto di vista termico durante la sua produzione.

Oltre il rilevamento dei difetti

L’ispezione continua cambia anche ciò che accade dopo il rilevamento di un difetto.
Anziché identificare un problema solo quando viene testato il campione successivo, un sistema in linea è in grado di riconoscere una condizione fuori tolleranza mentre la produzione è in corso. PouchChek può attivare avvisi, contrassegnare o scartare i prodotti, memorizzando al contempo le immagini di ispezione e le informazioni sul lotto per una revisione successiva.

Poiché PouchChek si basa sulla piattaforma di ispezione ClearVision di Valco Melton, il sistema acquisisce e archivia le immagini effettive della produzione e i dati di ispezione, fornendo le prove visive di cui gli operatori hanno bisogno per comprendere cosa è accaduto, indagare su problemi ricorrenti e reagire in modo più efficace.

Queste informazioni archiviate creano inoltre un registro di qualità tracciabile in grado di supportare i reclami dei clienti, gli audit e la documentazione interna sulla qualità. MeasurementChek amplia tale funzionalità registrando e organizzando i dati di misurazione a livello di confezione per l’analisi, mentre SupportChek fornisce l’accesso remoto all’assistenza tecnica specializzata quando necessario.

Il risultato è il passaggio dal semplice rilevamento delle confezioni difettose alla comprensione del motivo per cui si è verificato il problema, utilizzando prove visive per favorire azioni correttive più rapide, la tracciabilità e le indagini sulla qualità.

Un approccio più completo alla qualità della sigillatura

Nessun singolo metodo di ispezione sostituisce gli altri. Le prove distruttive rimangono preziose per verificare la resistenza e le prestazioni della sigillatura. L’ispezione visiva identifica i difetti fisici e di posizionamento. La termografia aggiunge informazioni sul processo di sigillatura stesso.

PouchChek combina l’ispezione visiva e quella termica per ogni confezione prodotta, mentre i dati e l’infrastruttura di supporto di ClearVision estendono tali informazioni alla tracciabilità, all’analisi e alla risoluzione dei problemi. Per i trasformatori di imballaggi flessibili, il risultato è una visione più completa della qualità della saldatura: non solo si individua quando una confezione non rientra nei limiti di tolleranza, ma si forniscono anche le prove visive e termiche necessarie per comprenderne il motivo.
