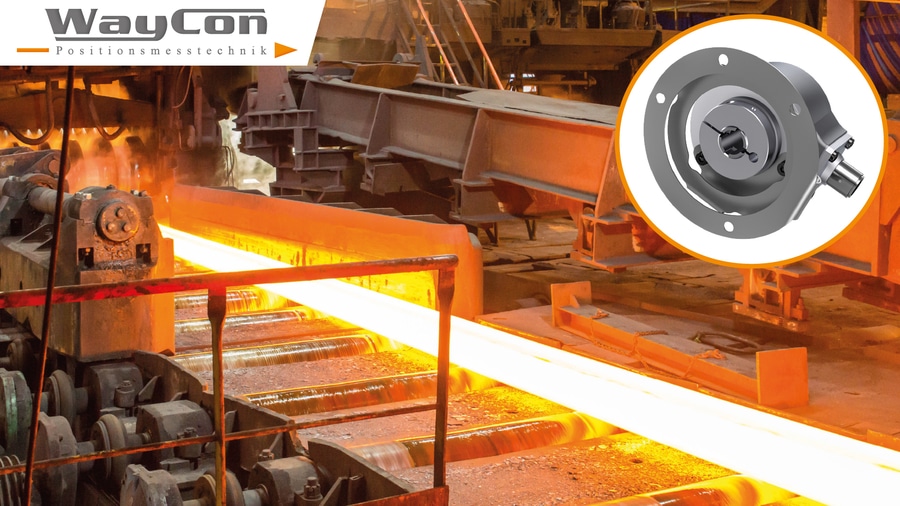

Misura precisa degli angoli nei laminatoi: La serie di encoder B58 soddisfa i requisiti più elevati

{{{sourceTextContent.subTitle}}}

Gli encoder rotativi (noti anche come sensori angolari o encoder) sono componenti essenziali per un controllo preciso della posizione e del processo nell'industria siderurgica, in particolare nei laminatoi. Vengono utilizzati in diversi punti critici per migliorare l'accuratezza, l'efficienza e la sicurezza del processo di laminazione.

{{{sourceTextContent.description}}}

Uno scenario applicativo tipico dei laminatoi è il monitoraggio della posizione su un rullo di avvolgimento o di srotolamento di un laminatoio per nastri. In questo caso, la tensione del nastro deve essere mantenuta costante mentre il nastro di acciaio di grandi dimensioni viene avvolto o srotolato. Un encoder ad albero cavo della serie B58, ad esempio con accoppiamento statorico, viene fatto scorrere direttamente sull'albero del rullo. L'accoppiamento dello statore (copertura piatta con mozzo) fissa il bordo dell'alloggiamento dell'encoder mentre l'albero ruota liberamente. A ogni giro, l'encoder genera impulsi definiti con precisione, che il sistema di controllo registra e utilizza per calcolare l'angolo di rotazione e la velocità di rotazione del rullo. Ciò consente al sistema di controllo di calcolare esattamente la quantità di materiale già avvolto e di regolare automaticamente la tensione o la velocità. L'uso di encoder rotativi su più rulli garantisce anche la sincronizzazione. In un'applicazione di laminazione, ad esempio, le deviazioni angolari misurate dagli encoder possono essere rilevate e corrette immediatamente. Il sistema di sensori contribuisce quindi non solo alla qualità della produzione, ma anche alla sicurezza, ad esempio contrastando tempestivamente la sovra-rotazione.

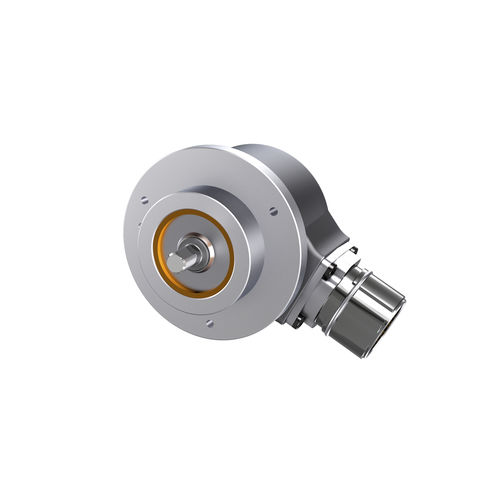

L'ampia gamma di varianti della serie di encoder B58 di WayCon Positionsmesstechnik GmbH consente una scelta individuale del prodotto che si adatta perfettamente all'applicazione. Diverse flange standardizzate (ad esempio, flangia synchro Ø58 mm o flangia Euro Ø115 mm) e un'ampia scelta di alberi (albero pieno e albero cavo con diametri da 6 mm a 20 mm) consentono il montaggio su un gran numero di alberi esistenti. Gli encoder sono dotati di una robusta custodia in alluminio (Ø58 mm) con classe di protezione fino a IP67 e una resistenza alla temperatura fino a 85 °C. I sensori della serie B58 funzionano con un elemento sensore ottico. A differenza degli elementi dei sensori potenziometrici, gli elementi dei sensori ottici non sono soggetti a usura e hanno quindi una durata notevolmente superiore. I sensori angolari sono disponibili nelle versioni con le uscite di segnale standardizzate HTL, TTL o Open Collector e possono quindi essere facilmente integrati nei sistemi di controllo con le interfacce corrispondenti.
