Applicazione del modbus TCP in hmi

{{{sourceTextContent.subTitle}}}

?. Motivi per il TCP/IP di scelta di modbus di hmi di WECON

{{{sourceTextContent.description}}}

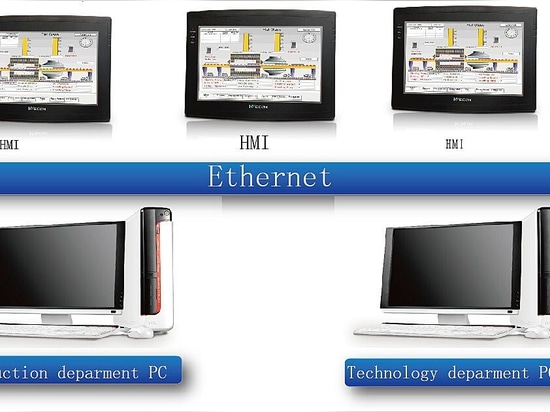

1. Lo strato di applicazione di WECON HMI usa Modbus TCP, che rende lo scambio di dati industriale di Ethernet realizzabile.

2. Il relativo più facile collegare con differenti sistemi: disponibile alla rete dell'amministrazione, alla rete di controllo in tempo reale ed alla comunicazione dei dispositivi del campo.

3. Basso costo dell'esecuzione delle reti: disponibile per applicare un componente comune della rete.

4. Alto tasso di dati: l'alta capienza della trasmissione, il risultato della trasmissione di Ethernet di 100M è 4000 messaggi di Modbus TCP al secondo, mentre ogni messaggio può trasferire 125 parole, che è equivalente 4000×125=500000 ai dati analog (interruttore 8000000).

?. Regolazioni di parametro

Di caso Il pc qui è regolato come lo schiavo (calcolatore più basso) e pannello di tocco come padrone (calcolatore superiore). In questo modo, il pc può comunicare con HMI.

Il IP address del pc è regolato: 192.168.1.2. I due schermi del progetto è pubblicato tramite l'uso del software di configurazione di WECON, il tipo di dispositivo di uno è schiavo scelto di ModBus TCP, l'altro è padrone di ModBus TCP.

Il progetto dello schiavo è trasferito a HMI ed i padroni è simulato in linea. La rete di HMI ed il pc sono collegati dal cavo di comunicazione.

* Regolazione del progetto di HMI

Regolazione della configurazione della porta di comunicazione:

La porta di comunicazione è Ethernet selezionata ed il tipo di dispositivo è schiavo di ModBus TCP. Il parametro di Ethernet è regolato: 192.168.1.2: 502 (questo IP address dovrebbe essere lo stesso ai pc). Il tipo della rete è regolato: TCP_Client_2N. La regolazione è secondo le indicazioni di figura 1.
