Come si può misurare con precisione la resistenza dell'elettrodo di messa a terra? Lascia che te lo spieghi la Wuhan UHV Power Technology Co., Ltd.!
{{{sourceTextContent.subTitle}}}
Come si può misurare con precisione la resistenza dell'elettrodo di messa a terra? Lascia che te lo spieghi la Wuhan UHV Power Technology Co., Ltd.!
{{{sourceTextContent.description}}}
Nel sistema elettrico, la messa a terra è un elemento fondamentale per garantire il funzionamento sicuro delle apparecchiature e la sicurezza del personale. Il valore della resistenza dell’elettrodo di terra influisce direttamente sull’efficacia del sistema di messa a terra. Come è possibile misurare con precisione questo importante parametro? Oggi parleremo del tester di resistenza dell’elettrodo di terra e di come utilizzarlo per ottenere risultati di misurazione affidabili.
Che cos’è la resistenza dell’elettrodo di messa a terra?
In parole semplici, la resistenza dell’elettrodo di messa a terra si riferisce alla resistenza totale incontrata dalla corrente che fluisce da un elettrodo di messa a terra (un conduttore metallico interrato) nel terreno, per poi dissiparsi attraverso il terreno verso una posizione distante. Più piccolo è questo valore, migliore è l’efficacia della messa a terra. In caso di guasto, la corrente può essere scaricata a terra più rapidamente, riducendo notevolmente il rischio di scossa elettrica.
Quali sono i fattori che influenzano la resistenza degli elettrodi di messa a terra?
Sono molti i fattori che influenzano la resistenza degli elettrodi di messa a terra, tra cui:
Resistività del terreno: questo è il fattore più importante. L’umidità, la temperatura e la composizione (come il contenuto di sale e di materia organica) del terreno possono tutte influire sulla sua resistività elettrica.
La forma, le dimensioni e la profondità di interramento dell’elettrodo di messa a terra: in genere, maggiore è la superficie e maggiore è la profondità di interramento dell’elettrodo di messa a terra, minore è la resistenza.
Il numero e la distanza tra gli elettrodi di messa a terra: l’uso di più elettrodi di messa a terra collegati in parallelo può ridurre la resistenza totale; tuttavia, se la distanza tra gli elettrodi è troppo ridotta, questi possono interferire tra loro, compromettendo i risultati.
Ambiente circostante: ad esempio, elementi fissati al terreno, strati congelati, ecc.

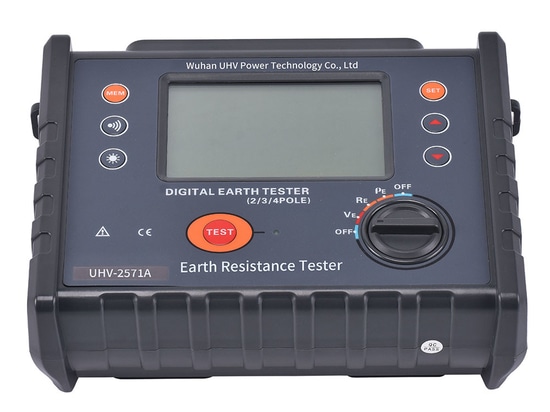

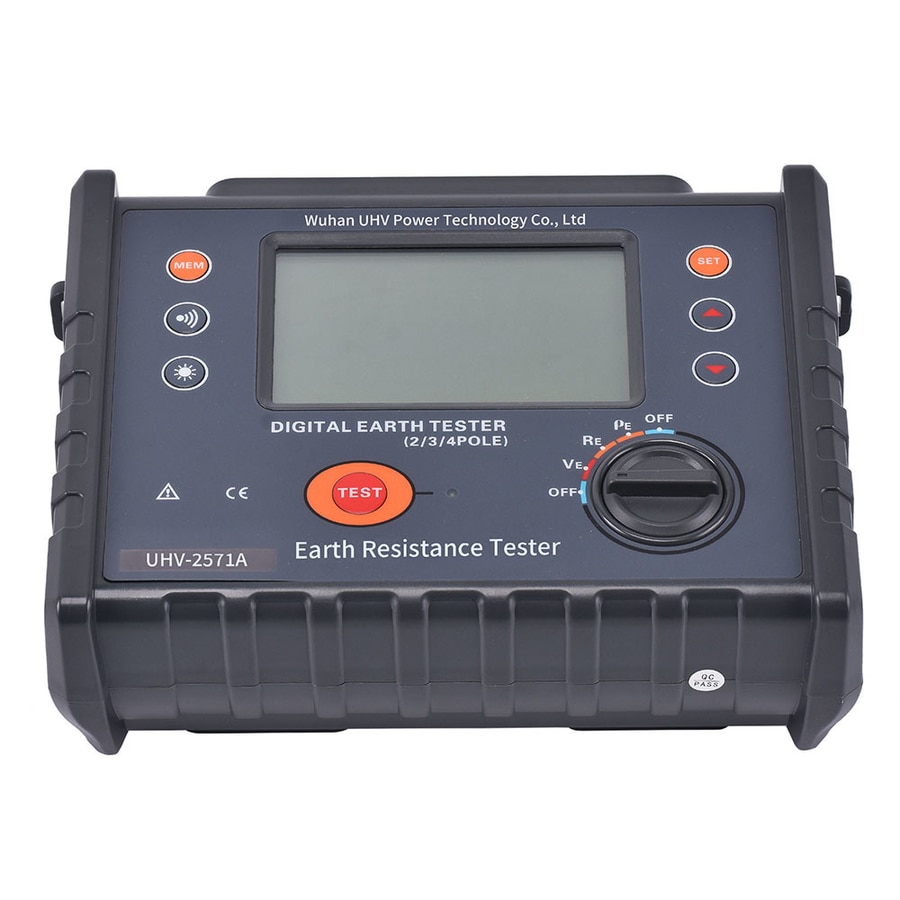

Utilizzo di un tester di resistenza degli elettrodi di terra per la misurazione
Quando si tratta di strumenti di misurazione, il tester di resistenza degli elettrodi di terra risulta molto utile. È come uno stetoscopio in grado di “ascoltare” lo “stato di salute” dell’impianto di messa a terra. Sul mercato sono disponibili vari tipi di tester e il loro principio di funzionamento si basa principalmente sulla legge di Ohm, che calcola la resistenza applicando corrente e misurando la tensione.
Come scegliere un tester adeguato?
Precisione di misura: selezionare il livello di precisione appropriato in base allo scenario di applicazione.
Metodi di alimentazione: a manovella o a batteria, ciascuno con i propri vantaggi e svantaggi.
Funzionalità: verificare se dispone di funzioni di selezione automatica della portata e di registrazione dei dati.
Portabilità: il peso e le dimensioni del dispositivo ne facilitano l’utilizzo in loco.
Punti chiave dell’operazione di misurazione
Scegliere il metodo di misurazione appropriato: i metodi comuni includono il metodo a tre poli, il metodo a quattro poli, ecc. Scegliere in base alla situazione reale.
Collegare correttamente i cavi di prova: assicurarsi che l’elettrodo di terra, la sonda di tensione e la sonda di corrente siano saldamente collegati e in buon contatto.
Scegliere il luogo di misurazione: evitare aree con oggetti metallici di grandi dimensioni o forti interferenze elettriche nelle vicinanze.
Effettuare misurazioni multiple: calcolare la media può migliorare l’accuratezza dei risultati.
Prestare attenzione ai fattori ambientali: cercare di effettuare le misurazioni in condizioni di umidità del terreno relativamente stabili.
Wuhan UHV Power Technology Co., Ltd. vanta una vasta esperienza nel campo dei test elettrici. La sua serie di strumenti di prova può aiutarvi a completare in modo accurato ed efficiente la misurazione della resistenza dell’elettrodo di messa a terra.
Quali strumenti possono aiutarci?
Oltre al tester di resistenza dell’elettrodo di messa a terra stesso, alcuni strumenti ausiliari possono migliorare l’efficienza e la precisione della misurazione:
Sonda ausiliaria del tester di resistenza di messa a terra: garantisce che il segnale di prova possa essere iniettato efficacemente nel terreno.

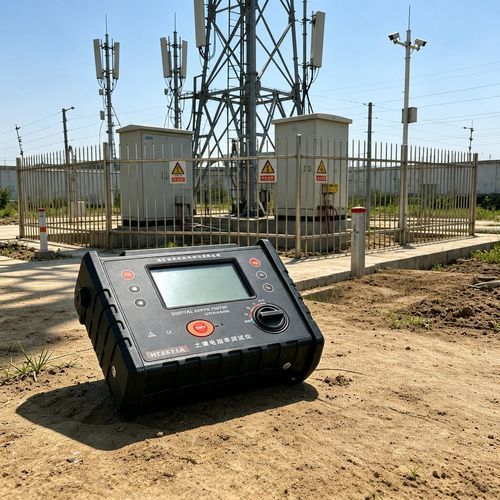

Tester di resistività del suolo: conoscere in anticipo la resistività del suolo può aiutare a valutare i risultati delle misurazioni e a progettare i sistemi di messa a terra.
Multimetro: utilizzato per verificare la conduttività dei cavi di collegamento e del corpo di messa a terra stesso.
A cosa è correlata?
La misurazione della resistenza degli elettrodi di terra è strettamente correlata a molti settori:
Sicurezza elettrica: direttamente correlata alla sicurezza delle apparecchiature e delle persone.
Protezione contro i fulmini: una buona messa a terra è alla base di un’efficace protezione contro i fulmini.
Compatibilità elettromagnetica: una messa a terra adeguata contribuisce a ridurre le interferenze elettromagnetiche.
Manutenzione delle apparecchiature elettriche: i test periodici sono uno strumento importante per garantire il funzionamento stabile delle apparecchiature.
Come possiamo migliorare?
Per ottenere risultati di misura più affidabili della resistenza degli elettrodi di messa a terra, è possibile prendere in considerazione i seguenti aspetti:
Manutenzione e ispezione periodiche: effettuare ispezioni dei corpi di messa a terra e dei cavi di collegamento, risolvendo tempestivamente problemi quali corrosione e allentamenti.
Ottimizzare la progettazione della rete di messa a terra: progettare in modo ragionevole il numero, le dimensioni e la disposizione dei corpi di messa a terra in base alle condizioni del terreno e ai requisiti di sicurezza.
Prestare attenzione alle variazioni dell’umidità del terreno: effettuare misurazioni nelle diverse stagioni per comprendere l’intervallo di fluttuazione della resistività elettrica.
Scegliere apparecchiature di prova affidabili: assicurarsi che il tester di resistenza degli elettrodi di messa a terra utilizzato abbia prestazioni stabili e un’elevata precisione. Le apparecchiature di Wuhan UHV Power Technology Co., Ltd. rappresentano la scelta di fiducia.
Domande frequenti (FAQ)
D1: Qual è il valore ideale della resistenza dell’elettrodo di messa a terra? R1: Il valore ideale della resistenza dell’elettrodo di messa a terra può variare a seconda delle diverse norme nazionali e degli scenari applicativi. In linea generale, per soddisfare i requisiti di sicurezza, è previsto un limite massimo, ad esempio inferiore a 4 ohm o a 1 ohm. Per i valori specifici, fare riferimento alle norme nazionali o di settore pertinenti.
D2: Perché la misurazione della resistenza dell’elettrodo di messa a terra risulta sempre elevata? R2: I valori di misura elevati possono essere causati da vari motivi, tra cui un’elevata resistività del terreno (ad esempio, terreno secco e sabbioso), l’invecchiamento e la corrosione dei corpi di messa a terra, una superficie insufficiente dei corpi di messa a terra, un contatto inadeguato o una profondità di inserimento insufficiente delle sonde, nonché interferenze provenienti da altri componenti di terra presenti nell’area circostante.
D3: Posso utilizzare la scala di resistenza di un normale multimetro per misurare la resistenza dell’elettrodo di messa a terra? R3: Non è consigliabile utilizzare la scala di resistenza di un normale multimetro per misurare la resistenza dell’elettrodo di messa a terra. Questo perché la misurazione della resistenza dell’elettrodo di messa a terra richiede l’applicazione di una certa corrente per superare la resistenza intrinseca del terreno e l’uso di metodi di prova professionali (come il metodo a tre poli o a quattro poli) per eliminare l’influenza di altre resistenze nel circuito di misura. Un multimetro standard non è in grado di soddisfare questi requisiti e i risultati della misurazione risulteranno molto imprecisi.
D4: Qual è l’intervallo di misurazione del tester di resistenza dell’elettrodo di messa a terra? R4: I diversi modelli di tester di resistenza dell’elettrodo di messa a terra hanno intervalli di misurazione diversi. Gli strumenti comuni possono misurare valori di resistenza che vanno da pochi milliohm a centinaia o addirittura migliaia di ohm, il che è sufficiente a soddisfare le esigenze della stragrande maggioranza dei sistemi di alimentazione e dei siti industriali.
D5: Con quale frequenza deve essere calibrato il tester di resistenza degli elettrodi di messa a terra? A5: Si raccomanda di effettuare la calibrazione dello strumento secondo le istruzioni del produttore e le normative metrologiche locali. In generale, si consiglia di calibrare lo strumento una volta all’anno o in seguito a letture anomale o a riparazioni importanti, per garantire l’accuratezza dei risultati di misura.
