L'importanza della "messa a terra" per il funzionamento sicuro della rete elettrica è evidente. Il segreto per garantire l'efficacia del sistema di messa a terra sta nella misurazione accurata della resistenza di terra. Vi siete mai chiesti quali siano i dettagli tecnici che si celano dietro questa misurazione della resistenza apparentemente semplice? Oggi parleremo del dispositivo di misurazione della resistenza di messa a terra, del suo principio di funzionamento, dei fattori che la influenzano e di come farlo funzionare al meglio a garanzia della sicurezza del nostro sistema elettrico.

Che cos’è la resistenza di messa a terra?
In parole semplici, la resistenza di messa a terra si riferisce alla resistenza totale tra un dispositivo di messa a terra (come un corpo di messa a terra o un conduttore di terra) e il suolo. È come un ponte che collega il suolo alle nostre apparecchiature elettriche. Quando si verificano malfunzionamenti delle apparecchiature, come ad esempio una dispersione di corrente, la resistenza di messa a terra determina la facilità con cui la corrente di guasto può fluire verso terra, influenzando così la velocità e la sensibilità del dispositivo di protezione. La Wuhan UHV Power Technology Co., Ltd. sottolinea che una resistenza di messa a terra bassa e stabile è la base fondamentale per garantire la sicurezza personale e proteggere le apparecchiature da eventuali danni.

La forza motrice “dietro le quinte” che influenza la resistenza di messa a terra
Per misurare la resistenza di messa a terra, è necessario innanzitutto comprendere quali fattori possono causare problemi:
Resistività del suolo: questo è il principale fattore influente. L’umidità, la temperatura e la composizione (come il contenuto di sale) del suolo possono modificare direttamente la sua resistività elettrica.
Dimensioni e forma del corpo di messa a terra: quanto più lungo e ampia è la superficie del corpo di messa a terra, tanto migliore è il contatto con il suolo e tanto minore è la resistenza.
Profondità di interramento del corpo di messa a terra: quanto più in profondità è interrato, tanto più può solitamente entrare in contatto con strati di terreno con una resistività elettrica inferiore.
Il numero e la disposizione dei corpi di messa a terra: più corpi di messa a terra collegati tra loro possono ridurre efficacemente la resistenza totale di messa a terra.

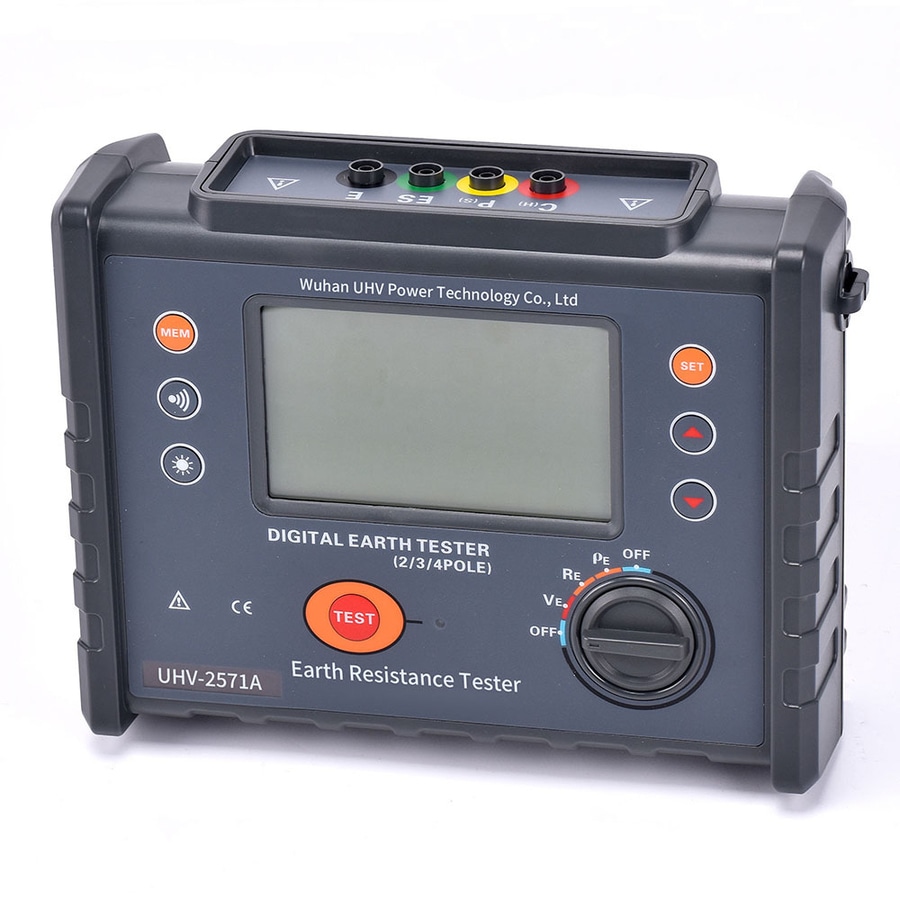

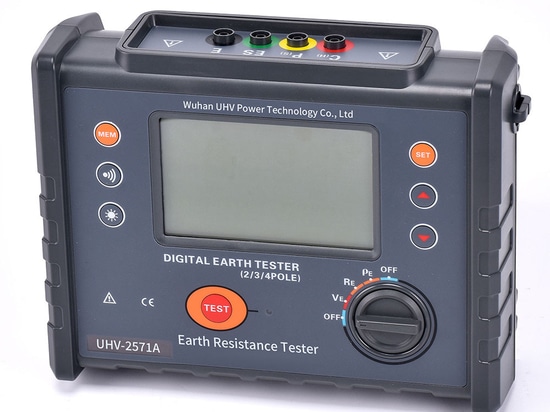

Uno strumento potente per misurare la resistenza di messa a terra
Sul mercato sono disponibili vari dispositivi per misurare la resistenza di messa a terra; tra questi, il più comunemente utilizzato si basa sul principio della legge di Ohm. Questi dispositivi includono tipicamente una sorgente in grado di generare segnali in corrente alternata, e il valore della resistenza di messa a terra viene calcolato misurando la corrente che attraversa il corpo di messa a terra e il circuito di terra, nonché la differenza di potenziale tra il corpo di messa a terra e l’elettrodo di riferimento.
Metodo a tre poli: Si tratta del metodo più comune e accurato, che richiede due elettrodi ausiliari (elettrodo di corrente ed elettrodo di potenziale).
Metodo a quattro poli: l’aggiunta di un elettrodo rispetto al metodo a tre poli consente di eliminare l’influenza della resistenza dell’elettrodo di messa a terra ausiliario e della resistenza dei cavi, ed è adatto a terreni a bassa resistività o a requisiti di alta precisione.
Metodo a doppia pinza: adatto alla misurazione della rete di messa a terra di apparecchiature sotto tensione dove è scomodo inserire elettrodi ausiliari, ma i risultati della misurazione possono essere influenzati da corpi di messa a terra adiacenti.
Wuhan UHV Power Technology Co., Ltd. vanta una vasta esperienza e un solido bagaglio tecnico nel campo della misurazione della resistenza di messa a terra, fornendo una serie di soluzioni di misurazione ad alte prestazioni.

Come possiamo migliorare?
Per ottenere risultati di misurazione della resistenza di messa a terra più accurati, ecco alcuni consigli:
Scegliere il metodo di misurazione appropriato: in base alle condizioni del sito e ai requisiti di precisione, selezionare il metodo di misurazione più adatto (metodo a tre poli, metodo a quattro poli, ecc.).
Prestare attenzione all’ambiente di misura: evitare di effettuare misurazioni in condizioni che potrebbero influenzare la resistività del terreno, come ad esempio dopo la pioggia o i temporali.
Garantire un buon contatto: la pinza di misura deve essere fissata saldamente al punto di prova e l’elettrodo ausiliario deve essere inserito completamente nel terreno.
Manutenzione regolare delle apparecchiature: assicurarsi che lo strumento di misurazione della resistenza di messa a terra funzioni correttamente, che la batteria sia sufficientemente carica e che i cavi di collegamento siano integri.
Consulenza professionale: in caso di sistemi di messa a terra complessi o difficoltà di misurazione, è possibile rivolgersi a istituzioni specializzate, come la Wuhan UHV Power Technology Co., Ltd., per ricevere una guida professionale sui test di resistenza di messa a terra.

Domande frequenti
D1: Perché è necessario misurare regolarmente la resistenza di messa a terra? R1: La resistività del terreno può variare a seconda delle stagioni e dell’umidità, e anche il corpo di messa a terra può invecchiare e corrodersi, causando variazioni nella resistenza di messa a terra. Misurazioni regolari consentono di individuare tempestivamente potenziali pericoli e garantire la sicurezza del sistema.
D2: In quali circostanze è necessario misurare la resistenza di messa a terra? R2: Prima della messa in funzione di apparecchiature elettriche nuove o rinnovate, prima e dopo la stagione dei temporali, dopo modifiche ai dispositivi di messa a terra e durante le ispezioni periodiche previste dalle normative.
D3: Cosa devo fare se la resistività del terreno risulta troppo elevata durante la misurazione della resistenza di messa a terra? R3: Si può valutare di aumentare il numero dei corpi di messa a terra, migliorarne la forma, interrarli più in profondità oppure aggiungere al terreno agenti che riducono la resistenza.
D4: Perché la resistenza di messa a terra misurata differisce sempre dal valore teorico? R4: Le misurazioni effettive sono influenzate da vari fattori quali la resistività del terreno, l’umidità del terreno, i metodi di misurazione e la disposizione degli elettrodi ausiliari. È normale che vi siano differenze rispetto ai calcoli teorici, ma l’aspetto fondamentale risiede nella sua stabilità.
D5: Quali sono i vantaggi del dispositivo di misurazione della resistenza di messa a terra fornito da Wuhan UHV Power Technology Co., Ltd? R5: Il nostro dispositivo è progettato con cura, è facile da utilizzare, offre un’elevata precisione di misurazione e una forte capacità anti-interferenza, oltre a fornire un supporto tecnico completo e un servizio post-vendita per soddisfare le esigenze di vari test di resistenza di messa a terra.
