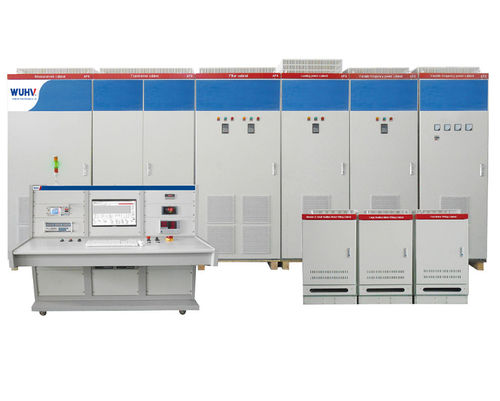

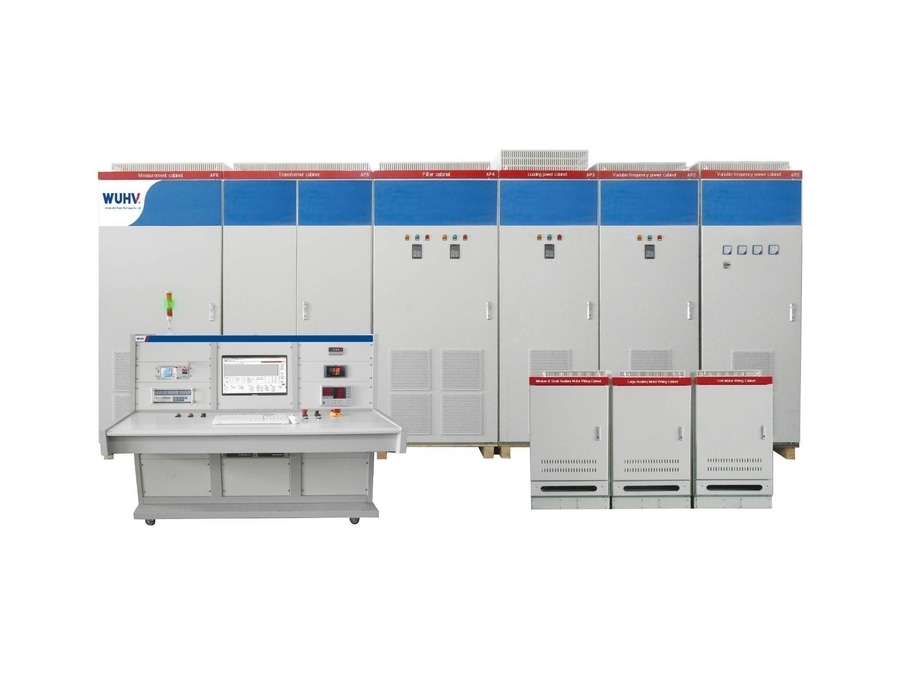

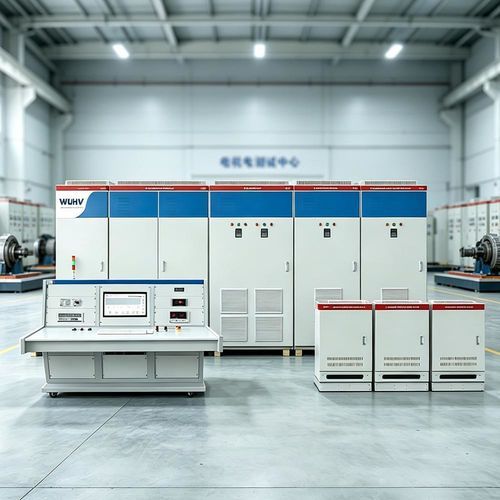

Disaccoppiamento del banco di prova per motori a corrente alternata

{{{sourceTextContent.subTitle}}}

Disaccoppiamento del banco di prova per motori a corrente alternata

{{{sourceTextContent.description}}}

Il banco di prova per motori a corrente alternata con disaccoppiamento viene utilizzato principalmente per i motori a corrente continua, che possono essere considerati come motori a corrente continua utilizzati per il disaccoppiamento.

1. Diamo un’occhiata alla modalità di controllo di un motore a corrente continua. Questo motore è costituito da due componenti. L’avvolgimento dello statore utilizza corrente continua per generare un campo magnetico nell’intercapedine; l’avvolgimento del rotore è collegato alle spazzole elettriche ed è alimentato da corrente continua attraverso le spazzole stesse. Il campo magnetico nell’intercapedine genera una forza ampere nella corrente che attraversa la bobina del rotore, provocando la rotazione del motore.

2、 Regolando la tensione in corrente continua alle due estremità della bobina senza considerare la saturazione, è possibile variare linearmente l’intensità del campo magnetico. Allo stesso tempo, regolando la tensione in corrente continua alle due estremità del rotore, è possibile variare linearmente la corrente della bobina. Sfruttando il principio della forza di Ampère, è possibile variare linearmente la potenza in uscita di un motore elettrico. Perché sottolineare la linearità? In questo modo è possibile controllare la tensione di eccitazione, la corrente dell’indotto e la potenza in uscita del motore in base alla forza richiesta.

3、 Perché disaccoppiare i motori a corrente alternata? Prendiamo come esempio i motori sincroni a magneti permanenti. Si utilizza l’eccitazione a magneti permanenti per formare un campo magnetico nell’intercapedine. La forza nel campo magnetico generato dal magnete si manifesta dopo l’accensione dell’avvolgimento dello statore. Tuttavia, nell’avvolgimento dello statore, la corrente svolge due funzioni: 1. Generare coppia. 2. Generare un campo magnetico (utilizzato solo nella produzione di motori a corrente continua con campi magnetici).

Quindi, quanta corrente viene utilizzata per produrre coppia e quanta per generare il campo magnetico? Se riuscissimo a padroneggiare questo rapporto, potremmo controllarlo come controlliamo un motore a corrente continua?

Pertanto, dopo diverse generazioni di tentativi continui, sono finalmente emerse la conversione di Clark e la conversione di Park. Questi due metodi consentono di suddividere la corrente trifase ABC di un motore a corrente alternata in due tipi: la corrente assiale, che genera direttamente un campo magnetico, e la corrente dell’asse di quadratura, ovvero la corrente dell’asse dq. La conversione di un motore a corrente alternata in un motore a corrente continua è di facile gestione.

In breve, il disaccoppiamento del banco di prova per motori a corrente alternata si ottiene sulla base del principio di controllo dei motori a corrente continua, in grado di generare sia campi magnetici che di coppia.
