Qual è il flusso del processo di serraggio delle viti autofilettanti?

{{{sourceTextContent.subTitle}}}

avvitamento di viti autofilettanti, sistema di avvitamento automatico, processo di avvitamento di viti autofilettanti

{{{sourceTextContent.description}}}

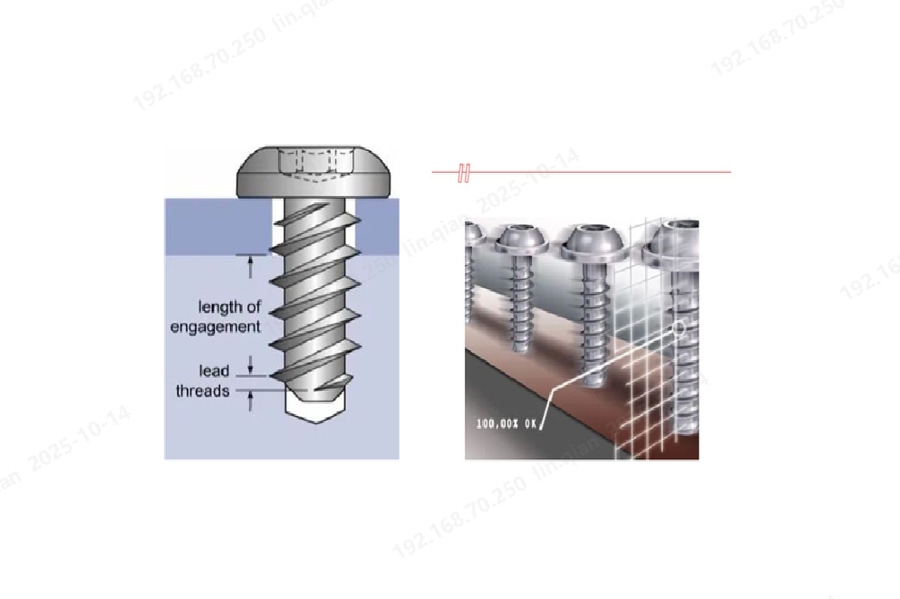

Che cos'è una vite autofilettante?
Nel senso comune del termine, una vite autofilettante è un dispositivo di fissaggio filettato che non necessita di una filettatura interna pre-tagliata. Quando la vite viene inserita in un foro liscio e non maschiato, taglia il proprio filetto interno, quindi è necessaria una coppia relativamente elevata. La parte di accoppiamento è normalmente un materiale morbido come la plastica o una lega di alluminio/magnesio.

I giunti autofilettanti offrono un'elevata resistenza, un basso costo e un facile alleggerimento, per cui sono ampiamente utilizzati nelle automobili. Per garantire un assemblaggio robusto e affidabile, i costruttori di veicoli pongono grande attenzione al controllo della coppia di serraggio e allo sviluppo di una valida strategia di serraggio per le viti autofilettanti.
La coppia necessaria per formare la filettatura è influenzata dalle dimensioni del foro pilota; per le viti rivestite di adesivo, anche la coppia durante la fase di discesa è influenzata dall'adesivo, per cui i valori possono differire notevolmente. Poiché durante il taglio del filetto si consuma una coppia supplementare, la coppia di serraggio di una vite autofilettante è superiore a quella di un normale elemento di fissaggio filettato. Ciò significa che, a parità di coppia di serraggio complessiva, la forza di serraggio ottenuta da una vite autofilettante è inferiore. Di conseguenza, la coppia di serraggio target per le viti autofilettanti è solitamente più elevata in fase di progettazione.

Se siete ancora alle prese con il complesso processo di serraggio delle viti autofilettanti, gli strumenti di serraggio intelligenti Danikor possono aiutarvi. I nostri controllori contengono una strategia di "autofilettatura" dedicata alle applicazioni autofilettanti in plastica, alluminio e simili. La strategia è suddivisa in cinque fasi: avvio morbido, formazione rapida della filettatura, discesa continua, sede della filettatura e serraggio finale. Queste cinque fasi possono essere combinate in modo flessibile per adattarsi al tempo di ciclo richiesto dal cliente.

Ripartizione delle fasi

Fase di avvio graduale

Scopo: fornire una rampa d'ingresso delicata al motore.

Velocità di avanzamento: ≤ 100 giri/min (in genere 50-100 giri/min).

Angolo di avanzamento: ≤ 100° (di solito 60-90°).

Coppia massima: ≤ coppia target.

Tempo limite: ≤ 5 s (per considerazioni sul takt).

Fase di filettatura rapida

Scopo: tagliare la filettatura interna nel foro pilota in plastica per consentire il serraggio.

Angolo: ≤ 720-1080°.

Velocità: elevata; per la plastica ≤ 400-600 giri/min, per l'alluminio ≤ 80 % della massima dell'utensile (dipende dal processo).

Coppia massima: ≤ coppia target.

Tempo limite: ≤ 5 s.

Fase di rundown continuata

Segue immediatamente la formazione rapida del filo.

Velocità: uguale alla fase precedente.

Angolo: calcolato come
angolo totale di autofilettatura - angolo di formatura rapida - angolo di avvio morbido - 200°,
lasciando 180-360° per la fase successiva per evitare un eccesso di coppia.

Coppia massima: ≤ coppia target.

Tempo limite: ≤ 5 s.

Fase di fissaggio della filettatura

Velocità: 100-200 giri/min (≤ utensile massimo).

Coppia di serraggio:
- plastica: ≤ 80 % dell'obiettivo (dipende dalla velocità di formatura);
- alluminio: ≤ 40 % dell'obiettivo (poca influenza della velocità di formatura).

Il controllo del freno nel punto di aggraffatura garantisce la qualità finale anche se la velocità viene aumentata.

Tetto di coppia: ≤ coppia target.

Tempo limite: ≤ 5 s.

Fase di serraggio finale

Velocità: ≤ 100 giri/min; maggiore è la coppia target, maggiore è la velocità consentita (di solito 10-50 giri/min).

Coppia target: ≤ coppia nominale dell'utensile.

Coppia massima: ≤ 1,2 × coppia nominale dell'utensile.

Limite di tempo: legato al takt complessivo; normalmente ≤ 5 s.

Quando si utilizza un utensile intelligente Danikor, la coppia viene monitorata in tempo reale. Se la coppia supera il limite programmato, l'utensile si arresta istantaneamente, garantendo un processo di filettatura stabile, riducendo i danni al pezzo causati da problemi di fissaggio e, insieme alla strategia di autofilettatura, fornendo un monitoraggio superiore delle operazioni di avvitatura e salvaguardando la qualità della produzione.
