Servocacciavite Standard per il rilevamento del galleggiamento delle viti

{{{sourceTextContent.subTitle}}}

Servocacciavite, avvitatore a coppia controllata, soluzione per il rilevamento del galleggiamento delle viti

{{{sourceTextContent.description}}}

Nella maggior parte dei prodotti meccanici, il fissaggio a vite è il modo più comune per unire le parti.
Televisori, telefoni cellulari, macchine fotografiche e altri dispositivi elettronici utilizzano grandi quantità di viti con diametro nominale inferiore a 5 mm e il "galleggiamento della vite" (la testa si stacca dalla superficie) è un difetto frequente.
La fluttuazione può danneggiare in modo irreversibile l'attacco filettato o il PCB, pertanto il controllo della qualità delle serrature deve impedirla.

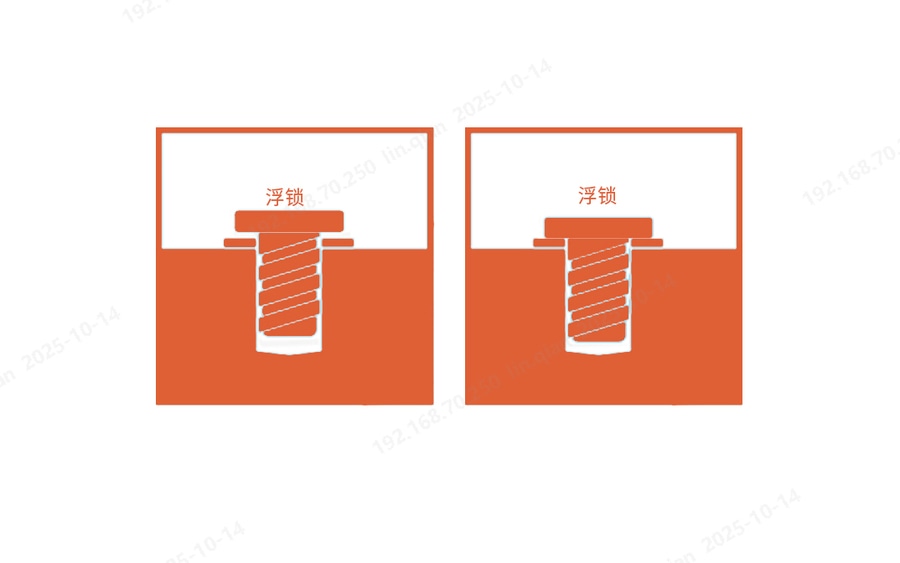

Che cos'è il galleggiamento della vite?
La vite raggiunge la coppia di serraggio desiderata (ad esempio, 0,7 N-m) prima di aver raggiunto la profondità programmata; il driver si ferma e segnala "OK", ma il giunto non è effettivamente serrato.
Una curva di riavvitamento manuale mostra che il picco di 0,7 N-m era solo un picco anomalo causato da bave sul foro, bave sulla vite, una macchia locale in rilievo sul pezzo, ecc.

Limiti degli avvitatori convenzionali
Gli avvitatori elettrici standard non sono in grado di rilevare il galleggiamento; segnalano un errore solo quando lo spazio è già > 2 mm.
Non esiste ancora uno standard universale per il galleggiamento.
I metodi esistenti sono:

Verifica della coppia: confronta il picco registrato con un riferimento indiretto e non è in grado di misurare l'altezza effettiva.

Sensore di distanza laser: preciso, ma aggiunge una stazione supplementare e un costo.

Soluzione con servo-avvitatore
Un servoavvitatore misura sia la coppia che lo spostamento del mandrino in tempo reale grazie all'encoder e alla riga lineare integrati.
Il software confronta la posizione raggiunta con la profondità di avvitamento programmata e decide istantaneamente se la vite è in posizione:

correttamente inserita, oppure

fluttuante.

Chiudendo il ciclo coppia-posizione all'interno dello stesso utensile, il servoazionamento fornisce un controllo diretto e quantitativo del galleggiamento senza sensori aggiuntivi, riducendo i tempi di esecuzione e mantenendo alta la qualità.
