Superare le sfide del serraggio delle articolazioni morbide

{{{sourceTextContent.subTitle}}}

Serraggio a vite del giunto morbido, strumenti di serraggio intelligenti, cacciavite intelligente

{{{sourceTextContent.description}}}

Nell'assemblaggio industriale, il serraggio dei bulloni è un'operazione comune, ma la sua profondità tecnica va ben oltre l'immaginazione. Soprattutto quando si tratta di giunzioni con caratteristiche diverse, la scelta della strategia di serraggio è fondamentale. Rispetto ai giunti rigidi, i "giunti morbidi" realizzati in plastica, materiali compositi e lamiere a parete sottile presentano difetti più diversi e impegnativi che influiscono direttamente sull'affidabilità, la sicurezza e la durata del prodotto.

Tre difetti e sfide principali nel serraggio dei giunti morbidi
A causa delle loro caratteristiche intrinseche, i materiali per giunti morbidi introducono incertezze uniche durante il serraggio dei bulloni. I principali impatti dei difetti si manifestano in tre aspetti:

Il "collasso" del materiale che porta a un decadimento prematuro della coppia
Quando si serrano parti in plastica o alcuni materiali compositi, il problema più evidente è "l'impossibilità di raggiungere la coppia target" Ciò accade perché, dopo che la testa del bullone o il dado entrano in contatto con il pezzo, la rotazione continua non viene interamente convertita in allungamento del bullone (cioè in forza di serraggio), ma viene parzialmente utilizzata per comprimere il materiale morbido stesso. Quando la forza applicata supera il limite di rigidità del materiale, quest'ultimo subisce una deformazione plastica o addirittura un "collasso" A questo punto, sebbene la coppia sia conforme allo standard, la forza di serraggio effettiva è di gran lunga inferiore al valore di progetto, creando un fenomeno di "falsa coppia" con una connessione debole.

Rischi potenziali nelle parti in lamiera
Per sfruttare appieno la forza dei bulloni, i moderni processi di assemblaggio utilizzano spesso il "metodo di serraggio a snervamento" (cioè il metodo coppia-angolo), tendendo il bullone al suo punto di snervamento per ottenere una forza di serraggio massima e stabile. Tuttavia, quando si serrano giunti morbidi come le lamiere, questo processo efficiente può fallire. Poiché la rigidità della lamiera è molto inferiore a quella dei bulloni ad alta resistenza, prima che il bullone raggiunga il punto di snervamento, la lamiera serrata può già subire un'indentazione o una deformazione permanente. In questo modo non solo non si ottiene la forza di serraggio prevista, ma si può anche danneggiare l'integrità strutturale delle parti collegate.

Decadimento della coppia causato dallo scorrimento del materiale
Un altro "killer invisibile" nel serraggio dei giunti morbidi è lo scorrimento del materiale. Anche se la forza di serraggio ideale viene raggiunta al momento dell'assemblaggio, in presenza di sollecitazioni continue, i materiali plastici o compositi si deformano lentamente nel tempo (creep). Questa deformazione riduce l'allungamento del bullone, causando una diminuzione della forza di serraggio, nota come "decadimento della coppia" Questo decadimento è dinamico e può peggiorare durante il funzionamento del veicolo, le vibrazioni dell'apparecchiatura o le variazioni di temperatura, portando infine all'allentamento dei collegamenti, a rumori anomali o addirittura a guasti.

In sintesi, il nocciolo dei problemi di serraggio dei giunti morbidi è "come garantire una coppia residua (forza di serraggio) stabile a lungo termine" I metodi tradizionali di controllo della coppia non sono più in grado di affrontare queste sfide complesse.

Di fronte alla diversità dei giunti morbidi, il vantaggio dei sistemi di serraggio intelligenti sta nel fatto che non si concentrano solo sul punto di "coppia finale", ma monitorano l'intera curva del processo di serraggio e regolano dinamicamente le strategie per garantire l'affidabilità del risultato.

La soluzione principale: Diverse strategie di serraggio per garantire la coppia residua

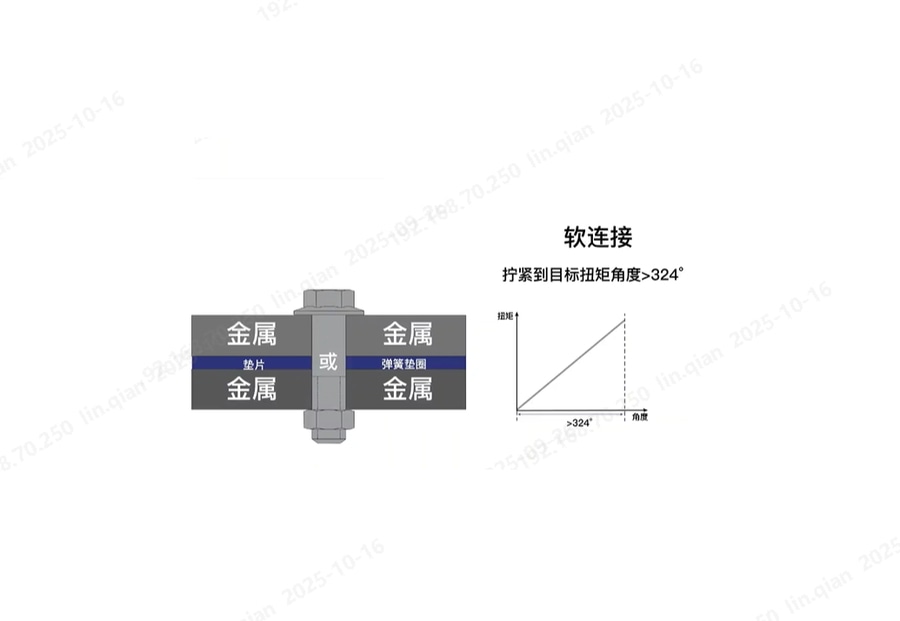

Metodo di monitoraggio dell'angolo di coppia: La regola d'oro per i giunti morbidi
Questa è la strategia più comunemente usata ed efficace per gestire i giunti morbidi. Il sistema applica innanzitutto una coppia iniziale inferiore per far aderire il bullone alla superficie del pezzo, eliminando gli spazi vuoti. Quindi, aziona il bullone per ruotare un angolo prestabilito.

Vantaggi: Questo metodo controlla direttamente l'allungamento del bullone, che è direttamente correlato alla forza di serraggio. Evita efficacemente l'influenza delle differenze di rigidità del materiale sulla lettura della coppia. Indipendentemente dalla compressione del materiale, viene determinato l'allungamento del bullone, garantendo così una forza di serraggio costante. Gli strumenti intelligenti monitorano simultaneamente i valori di coppia durante questo processo come giudizio ausiliario sulla qualità. Se la coppia è anormalmente alta o bassa, viene giudicata difettosa.

I difetti di serraggio dei giunti morbidi evidenziano i limiti dei metodi di coppia tradizionali. Nell'era della leggerezza e dell'ampia applicazione di nuovi materiali, la chiave per garantire l'affidabilità delle connessioni è passata dal controllo del parametro di processo "coppia" alla garanzia del risultato finale "coppia residua/forza di serraggio"

Grazie al monitoraggio del processo, all'analisi dei dati e alle capacità di regolazione dinamica, gli strumenti di serraggio intelligenti migliorano il serraggio da semplice "operazione" a "assemblaggio intelligente" tracciabile, ottimizzabile e prevedibile
