Alimentazione e serraggio automatico delle viti nell'industria dei turbocompressori

{{{sourceTextContent.subTitle}}}

Alimentazione e serraggio automatico delle viti, Alimentazione e serraggio automatico delle viti nel turbocompressore, Danikor

{{{sourceTextContent.description}}}

I turbocompressori sono componenti chiave nelle applicazioni automobilistiche, aerospaziali e della difesa. Un'unità tipica è costituita da rotore, compressore, set di guarnizioni, alloggiamento centrale e sistema di cuscinetti. Le tolleranze di assemblaggio sono estremamente strette, quindi i produttori devono utilizzare tecnologie di fabbricazione e di fissaggio all'avanguardia e seguire standard rigorosi. Ecco come le soluzioni Danikor per l'avvitamento e il fissaggio sono applicate in questo settore.

Caratteristiche dei dispositivi di fissaggio nei turbocompressori

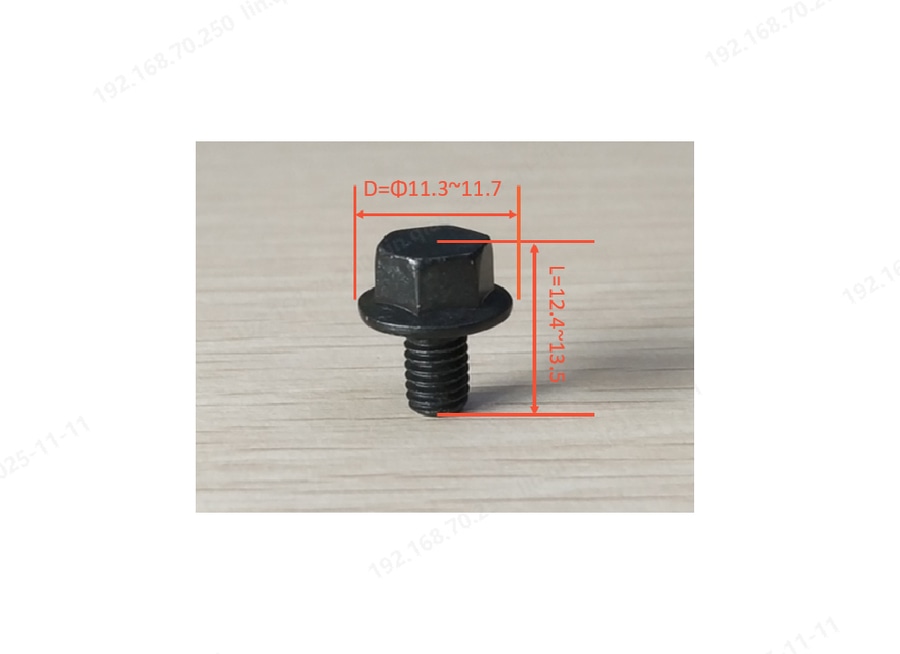

Le viti sono generalmente corte, piccole, con grandi diametri di testa e azionamenti esterni esagonali o Torx.
Esempio: L / D = 1,05. Quando il rapporto lunghezza/diametro è < 1,3 l'angolo di contatto può scendere sotto i 30°, creando un rischio di inceppamento all'interno del tubo di soffiaggio.
Soluzioni Danikor

Modulo "blow-and-suck" montato lateralmente - l'alimentatore a gradini consegna la vite a una stazione di prelievo dove viene immediatamente aspirata e guidata.

Modulo "soffia-e-succhia" con naso girevole ad esagono esterno - la vite viaggia lungo una guida fino al naso e viene poi trasferita alla stazione di avvitatura.
Coprifili M2 - M24

Tasso di inceppamento < 0,02

Bassa rumorosità - la struttura speciale riduce il rumore dell'impatto

Alimentazione pulita - nessuna vasca vibrante, detriti ridotti al minimo, modulo opzionale di rimozione della polvere

Poka-yoke - apertura del coperchio con codice scanner, controllo della lunghezza, ecc.

Scala delle difficoltà di serraggio
Planare < interferenza su un solo lato ≤ interferenza su più lati ≤ interferenza in controforo
Strategia di alimentazione corrispondente:
Soffiaggio → Soffiaggio / Soffiaggio → Aspirazione / Soffiaggio → Soffiaggio

A. Giunto planare - modulo di soffiaggio standard

Nessun ostacolo circostante

Semplice e leggero

B. Interferenza presente - modulo di soffiaggio

Ostacoli intorno al capo

Spazi compatti

Naso robusto

Nessun attrito tra le ganasce della pinza e il tubo di aspirazione → lunga durata del tubo

C. Viti LDR di piccole dimensioni - soffiaggio montato lateralmente

Viti con LDR < 1,3

Spazi ristretti

Ostacoli nelle vicinanze

D. Viti LDR di grandi dimensioni - modulo di soffiaggio con naso girevole

Nessun ostacolo nelle vicinanze

Adatto per viti lunghe

E. Sistemi sensibili al peso - modulo di serraggio integrato

Massa mobile ridotta per robot o cobot

Spazi ristretti

Collaborazione uomo-robot

Questi pacchetti Danikor aumentano la precisione, la velocità e la stabilità nell'assemblaggio dei turbocompressori, fornendo ai produttori una solida base per una produzione di alta qualità e in grandi volumi.
