Cause e contromisure di controllo dell'instabilità di coppia negli utensili dinamici per l'assemblaggio industriale

{{{sourceTextContent.subTitle}}}

Strumenti di coppia per l'assemblaggio industriale

{{{sourceTextContent.description}}}

Nei processi di assemblaggio industriale, l'instabilità della coppia negli utensili dinamici è un problema comune a molte aziende manifatturiere. Le fluttuazioni di coppia non solo influiscono sulla consistenza del prodotto, ma possono anche causare viti allentate, filettature spanate o addirittura cedimenti strutturali e, nei casi più gravi, aumentare la rilavorazione e i rischi post-vendita. Cosa causa esattamente l'instabilità della coppia negli utensili dinamici?

1. L'insufficiente precisione degli utensili dinamici è una delle cause più comuni
Gli utensili dinamici a frizione hanno intrinsecamente una dispersione relativamente ampia.

Gli utensili dinamici tradizionali a frizione si basano su molle meccaniche e meccanismi di frizione per controllare la coppia in uscita, che presentano intrinsecamente una certa dispersione di coppia, rendendo in genere difficile soddisfare i requisiti di assemblaggio ad alta costanza.

- Le molle sono significativamente influenzate dalla fatica

- Sono fortemente influenzate dalla temperatura, dall'usura e dal tempo di utilizzo

- Precisione di ripetizione relativamente bassa

Con l'aumentare del tempo di utilizzo, il decadimento elastico delle molle amplifica ulteriormente le fluttuazioni di coppia, facendo sì che la coppia di uscita effettiva si discosti dal valore impostato, manifestandosi così come instabilità di coppia.

Raccomandazione applicabile:

Gli utensili dinamici a frizione sono più adatti a scenari con requisiti di bassa costanza di coppia, come l'assemblaggio di componenti strutturali in generale.

2. L'instabilità della coppia nei servoattrezzi è per lo più legata alle impostazioni della strategia
Rispetto agli utensili tradizionali, i servoattrezzi di alta precisione possiedono intrinsecamente maggiori capacità di controllo della coppia. Se si verifica un'instabilità di coppia, spesso non si tratta di un problema hardware, ma piuttosto di impostazioni errate della strategia di serraggio.

Quando la velocità di rotazione è troppo elevata in condizioni di lavoro con giunti duri, è probabile che si verifichi una sovraelongazione della coppia

In scenari di giunzione rigida (come strutture rigide metallo-metallo), se la velocità di rotazione viene impostata troppo alta durante la fase finale di avvitamento:

- l'inerzia del motore non può essere rilasciata in tempo

- La coppia aumenta troppo rapidamente

- È probabile che si verifichi un'eccedenza di coppia

Il risultato finale è:

La coppia di serraggio effettiva è superiore al valore impostato, causando instabilità della coppia
Raccomandazioni per l'ottimizzazione:

- Ridurre la velocità di rotazione durante la fase finale di serraggio

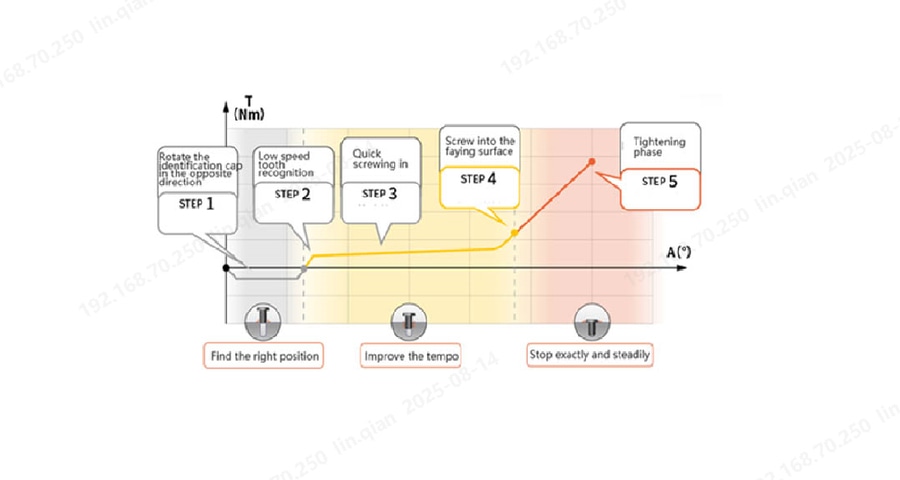

- Adottare una strategia di serraggio in più fasi (inserimento rapido della vite + serraggio finale a bassa velocità)

- Abilitare la strategia di controllo della coppia e dell'angolo

3. Usura dei componenti meccanici causata dall'uso prolungato ad alta frequenza
Anche gli utensili dinamici di fascia alta presentano inevitabilmente problemi di usura interna dopo un uso prolungato ad alta frequenza:

- Aumento del gioco degli ingranaggi

- Variazione dell'efficienza della trasmissione dovuta all'usura dei cuscinetti

- Deriva del punto zero del sensore

Queste influiscono direttamente sull'erogazione stabile della coppia, manifestandosi come:

- Aumento delle fluttuazioni di coppia a parità di impostazione

- Diminuzione della precisione di ripetizione

- Risultati di assemblaggio incoerenti tra lotti diversi

4. La mancanza di una calibrazione regolare è la ragione principale della deviazione di coppia amplificata
Molte aziende trascurano l'importanza di una taratura regolare quando utilizzano gli utensili dinamometrici. Anche i servoattrezzi di alta precisione richiedono una taratura per compensare gli errori causati dall'usura e dall'invecchiamento.

Il ruolo della taratura regolare comprende:

- Correggere la deviazione del sensore

- Compensare gli errori di usura meccanica

- Garantire l'autenticità e l'affidabilità dei dati di coppia

Ciclo consigliato: Gli standard di qualità ISO 9001 non specificano i cicli e la frequenza di taratura, che dipendono da diversi fattori, come l'uso dell'utensile e l'ambiente. Le applicazioni ad alta frequenza possono richiedere la taratura una volta al giorno, mentre quelle a bassa frequenza possono richiedere la taratura solo una volta all'anno.

Quattro consigli per determinare la frequenza di taratura:

- Controllare le raccomandazioni di taratura del produttore dell'utensile (la taratura deve essere eseguita dopo il raggiungimento di un numero specifico di cicli)

- Quanto è stato stabile l'utensile dinamometrico in passato?

- Quanto sono critiche le relative misurazioni?

- Quali rischi e conseguenze deriverebbero dal superamento delle tolleranze?

Durante l'uso, gli strumenti necessitano di una verifica regolare della coppia e della calibrazione del sistema per la compensazione delle deviazioni. Il ciclo di calibrazione effettivo deve essere determinato in base alle condizioni d'uso in loco, all'utilizzo dello strumento di misura, alla frequenza d'uso e ai requisiti di sicurezza dei prodotti assemblati. Si consiglia di calibrare il sistema di misura in base alle condizioni del sito ogni 250.000 cicli/1 mese o 500.000 cicli/2 mesi. Il metodo di taratura generale è il seguente: testare 25 serie di letture del display dell'utensile (x) e del dinamometro (y), eseguire un adattamento lineare y=kx+b e inserire la deviazione percentuale media dalla coppia target (k) e il valore di deviazione (b) nelle caselle corrispondenti dell'interfaccia del controller. La regolazione della percentuale K è una regolazione grossolana, mentre la regolazione della deviazione B è una regolazione fine.

5. Come risolvere sistematicamente il problema dell'instabilità della coppia negli strumenti di misura?
In generale, la soluzione dei problemi di instabilità della coppia dovrebbe partire dai seguenti aspetti:

Selezione ragionevole del modello: Privilegiare i servoattrezzi per l'assemblaggio ad alta coerenza

Ottimizzazione della strategia: Impostare la velocità di rotazione e i metodi di controllo appropriati in base ai giunti duri o morbidi

Monitoraggio del processo: Introdurre il monitoraggio dei dati relativi alla coppia e all'angolo per migliorare la tracciabilità

Manutenzione e calibrazione regolari: Ridurre gli errori sistematici causati dall'usura

L'instabilità della coppia negli utensili dinamici non è causata da un singolo fattore, ma è il risultato degli effetti combinati della precisione dell'utensile, della strategia di serraggio, delle condizioni di lavoro e della gestione della manutenzione. Solo attraverso un'analisi e un'ottimizzazione sistematica è possibile migliorare realmente la qualità dell'assemblaggio e la coerenza del prodotto.
