Per quali scenari sono adatti i tre principali strumenti di serraggio dei bulloni?

{{{sourceTextContent.subTitle}}}

Bullone che stringe la fabbrica degli strumenti, cacciavite elettrico regolabile di coppia di torsione, cacciavite limitante di coppia di torsione

{{{sourceTextContent.description}}}

Un bullone può sembrare minuscolo, ma la sua qualità di fissaggio è direttamente correlata alla sicurezza di grandi macchinari, impianti energetici e persino veicoli spaziali. Per garantire che queste connessioni siano a prova di errore, gli utensili di serraggio si sono evoluti dalla forza bruta grezza al controllo preciso, fino all'integrazione intelligente. Attualmente, gli strumenti di serraggio più diffusi nel settore si dividono principalmente in tre categorie: chiavi dinamometriche manuali, chiavi idrauliche e pistole dinamometriche elettriche. Ognuna di esse ha i propri punti di forza e svolge un ruolo insostituibile su diversi fronti industriali. Questo articolo fornisce un'analisi approfondita dei dettagli tecnici e degli scenari applicabili di questi tre tipi di utensili di serraggio.

I. Chiave dinamometrica: Il "bisturi" destrorso

La chiave dinamometrica è uno degli strumenti di serraggio più classici e diffusi. I suoi valori fondamentali sono la "portabilità", la "controllabilità" e l'"alta precisione"

1. Caratteristiche tecniche e classificazione

Le chiavi dinamometriche si basano tipicamente su meccanismi a molla interni o su sensori elettronici per misurare la coppia.

Tipo di indicazione/quadrante: Visualizza direttamente il valore di coppia corrente, adatto per la taratura in laboratorio o per scenari con elevati requisiti di monitoraggio del processo di fissaggio.

Tipo preimpostato (chiave a scatto): Emette un suono nitido quando viene raggiunta la coppia impostata; è lo strumento di serraggio manuale più comune nelle linee di produzione.

Tipo a display digitale: Fornisce un feedback in tempo reale grazie a sensori di alta precisione; non solo è altamente preciso, ma è anche in grado di registrare i dati: la "forza d'avanguardia" tra gli utensili di serraggio manuali.

2. Scenari principali di applicazione

La portabilità delle chiavi dinamometriche le rende insostituibili nei seguenti scenari:

Manutenzione delle apparecchiature e assistenza sul campo: In spazi ristretti o in ambienti esterni privi di alimentazione elettrica o di aria, gli strumenti di serraggio manuali sono l'ultima risorsa del tecnico.

Calibrazione della coppia e verifica secondaria: Si usa per verificare se il risultato di altri strumenti di serraggio automatici è conforme agli standard, fungendo da punto di controllo finale per il controllo di qualità.

Attività di fissaggio disperse e a bassa frequenza: Come l'assemblaggio in laboratorio, le piccole regolazioni di macchine utensili e così via: non sono necessari cablaggi complessi e sono pronti all'uso.

Svantaggi: Gli strumenti di serraggio manuali si basano sull'intervento umano. Se l'operatore applica una forza eccessiva o usa una postura scorretta, anche lo strumento più preciso può causare deviazioni nel precarico finale del bullone.
II. Chiave idraulica: L'"Ercole" dell'industria

Quando si tratta di bulloni sovradimensionati che richiedono decine di migliaia di Newton-metri, la forza umana e i piccoli motori elettrici si rivelano insufficienti. A questo punto sono necessari strumenti di serraggio ad azionamento idraulico, le chiavi idrauliche.

1. Principio di funzionamento e vantaggi

Gli utensili di serraggio idraulici utilizzano la pressione generata da una stazione di pompaggio idraulica per azionare il cilindro, che a sua volta ruota il meccanismo a cricchetto.

Potenza elevatissima: La coppia erogata varia da alcune centinaia di Nm a oltre centomila Nm, consentendo di gestire facilmente bulloni di grande diametro (come M36 e oltre).

Struttura compatta: Poiché la fonte di alimentazione si trova nella stazione di pompaggio esterna, la testa della chiave può essere relativamente piccola e può essere inserita in spazi ristretti di molte attrezzature per impieghi gravosi.

2. Scenari applicabili e limitazioni

Questi utensili di serraggio per impieghi gravosi sono attivi tutto l'anno nei settori delle infrastrutture e dell'energia pesante:

Generazione di energia eolica: Fissaggio dei bulloni di connessione delle torri e dei bulloni delle pale.

Industria petrolchimica: Sigillatura e fissaggio di piastre flangiate, che spesso richiedono l'intervento simultaneo di più strumenti di serraggio idraulico per garantire una distribuzione uniforme della forza.

Cantieristica navale e mineraria: Assemblaggio di grandi componenti strutturali.

Svantaggi: Gli utensili di serraggio idraulici devono essere legati a stazioni di pompaggio e tubi flessibili ingombranti. Hanno velocità di serraggio ridotte e rischi di contaminazione da perdite d'olio, il che li rende inadatti ad ambienti di assemblaggio a ritmo sostenuto.
III. Cacciavite elettrico dinamometrico: Il "cervello digitale" della produzione intelligente

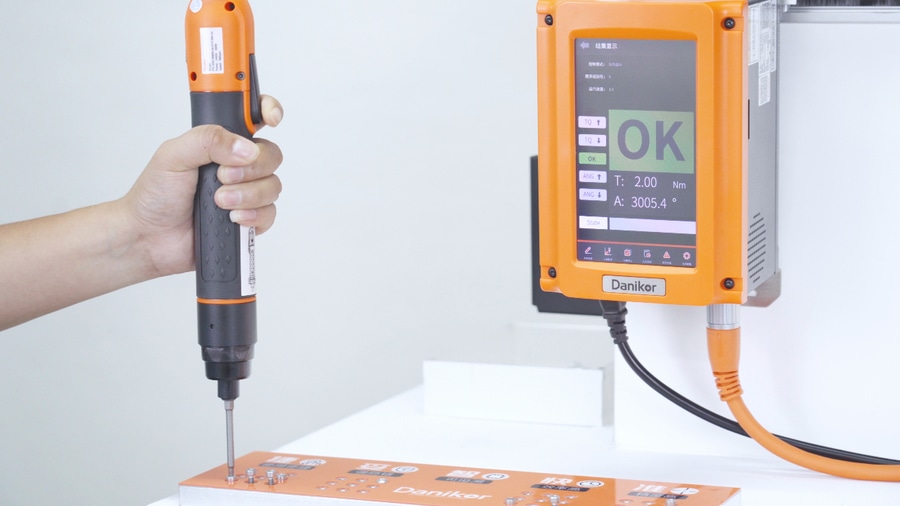

Con l'avanzamento dell'"Industria 4.0", le pistole dinamometriche elettriche (avvitatori elettrici) sono diventate gli strumenti di serraggio principali in settori quali la produzione automobilistica e l'assemblaggio di componenti elettronici. Non sono solo una fonte di energia, ma anche un terminale per i dati.

1. Principio di funzionamento e vantaggi

Le pistole dinamometriche elettriche combinano motori brushless, riduttori planetari e sensori di coppia ad alta precisione, offrendo i seguenti vantaggi funzionali:

Alta efficienza: Le velocità di fissaggio sono diverse volte superiori a quelle degli utensili manuali e sono in grado di completare automaticamente il processo di "riduzione-bloccaggio rapido della velocità di rotazione".

Controllo multistadio: Può impostare strategie di serraggio complesse per garantire che i bulloni si trovino nell'intervallo di deformazione plastica ottimale.

Prevenzione e rilevamento degli errori: Gli strumenti di serraggio elettrici intelligenti sono in grado di identificare errori come filettature danneggiate, filettature incrociate o serraggi incompleti e di attivare allarmi immediati.

2. Applicazioni di scenario: Dalla completa automazione alla completa tracciabilità

Nelle linee di produzione su larga scala, il ruolo degli utensili di serraggio elettrici è notevolmente amplificato:

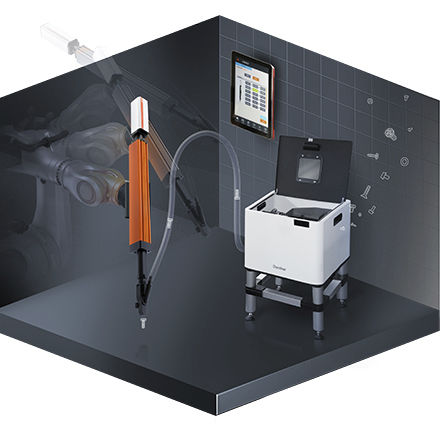

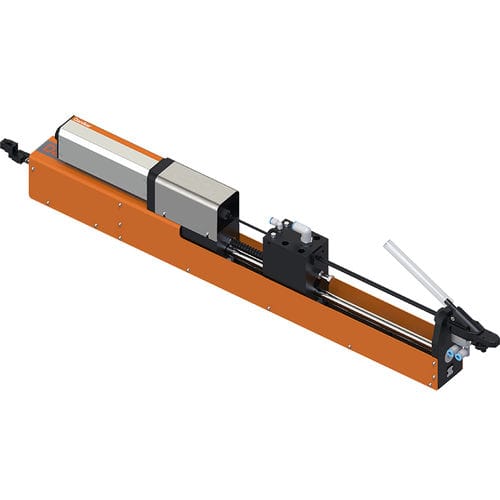

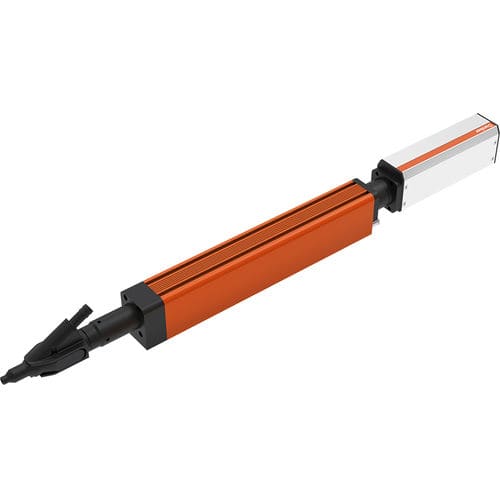

Robot di bloccaggio completamente automatizzati: Le pistole elettriche sono integrate all'estremità dei bracci robotici e collaborano con i sistemi di alimentazione automatica per realizzare operazioni di fissaggio completamente non presidiate.

Integrazione del sistema MES: I dati di coppia, le curve e i timestamp di ogni bullone vengono caricati nel sistema di fabbrica. In caso di problemi di qualità, i dati di fissaggio possono essere rintracciati attraverso il numero di serie.

Nei settori critici per la sicurezza, come l'aerospaziale, i dispositivi medici e i sistemi frenanti per autoveicoli, gli standard nazionali o industriali richiedono in genere una tracciabilità dei dati al 100%. In questo contesto, gli strumenti di avvitatura con funzionalità digitali diventano una soglia di ingresso piuttosto che una configurazione opzionale.
