Problemi e soluzioni nell'assemblaggio dei controller per veicoli a energia alternativa

{{{sourceTextContent.subTitle}}}

Soluzioni di assemblaggio per controller di veicoli a nuova energia, avvitatore elettrico con tracciabilità dei dati, avvitatore elettrico con uscita dati

{{{sourceTextContent.description}}}

La struttura interna dei controller per veicoli a energia nuova è complessa. La fase di produzione e assemblaggio richiede il fissaggio di numerosi componenti, quali schede madri PCBA, cablaggi di collegamento, moduli IGBT e alloggiamenti in lega di alluminio. Ciò comporta il trasporto e il serraggio preciso di un gran numero di elementi di fissaggio con specifiche diverse. Diverse sfide produttive limitano fortemente il miglioramento della capacità produttiva e del tasso di rendimento.

I. Tre principali punti critici nell’assemblaggio dei controller per veicoli a nuova energia

1. Il fissaggio dei PCBA è soggetto al fenomeno delle “viti fluttuanti”, con conseguenti rischi per la qualità
I controller di dominio contengono molti circuiti stampati di precisione, il che li rende soggetti al fenomeno delle “viti fluttuanti”. Se gli elementi di fissaggio non vengono serrati correttamente, ciò può non solo causare un contatto insufficiente dei componenti interni (che potrebbero allentarsi o spostarsi nel tempo con l’uso), ma anche compromettere la stabilità della trasmissione del segnale nei circuiti. Ciò può provocare direttamente guasti ai sistemi di controllo elettronico dell’intero veicolo, comportando rischi significativi per la sicurezza. I costi di rilavorazione del prodotto che ne derivano rimangono elevati.

2. Le stazioni di serraggio dei cablaggi si basano su operazioni manuali, con frequenti problemi di serraggio errato o mancante
Le stazioni di collegamento dei cablaggi nei controller di dominio spesso si affidano agli operatori che utilizzano utensili manuali per il serraggio. Lunghi periodi di lavoro ripetitivo possono facilmente portare a errori operativi. Problemi quali serraggi ripetuti, serraggi mancanti e coppia di serraggio non uniforme sono molto comuni. Ciò non solo rallenta l’efficienza complessiva dell’assemblaggio, non riuscendo a soddisfare le esigenze della produzione di massa, ma rende anche difficile standardizzare la qualità dell’assemblaggio, con conseguente qualità del prodotto non uniforme e un’enorme pressione sul controllo di qualità finale del veicolo.

3. Difficoltà nel trasporto di elementi di fissaggio con adesivo; inceppamenti e blocchi di materiale che interrompono il ritmo di produzione
L’assemblaggio dei controller di dominio prevede spesso l’uso di viti speciali rivestite di olio o adesivo. Queste viti sono appiccicose e tendono ad aderire alle pareti interne del binario nelle attrezzature di alimentazione convenzionali, creando sporcizia e detriti. Ciò rallenta la velocità di trasporto delle viti e porta a frequenti inceppamenti ed errori di taglio. La linea di produzione è costretta a fermarsi frequentemente per la pulizia e la risoluzione dei problemi, interrompendo il ritmo di produzione continuo e riducendo significativamente la capacità produttiva complessiva dell’officina.

II. La soluzione di assemblaggio personalizzata di Danikor: una soluzione completa per superare le sfide dell’assemblaggio dei controller di dominio

1. Sistema di serraggio intelligente per risolvere il problema delle viti fluttuanti
Per affrontare la sfida del settore rappresentata dalle viti allentate nell’assemblaggio di circuiti stampati (PCBA), Danikor offre un utensile di serraggio intelligente basato su sensori. Esso monitora l’intero processo di serraggio in tempo reale e, combinato con una strategia di controllo della coppia di serraggio, migliora efficacemente il tasso di difetti dovuti alle viti allentate, garantendo un rigoroso controllo della qualità del serraggio.

Lo strumento è dotato di funzioni complete di controllo anti-errore del serraggio. Con l’avvio tramite un solo tasto, è in grado di eseguire controlli multipli, tra cui l’autodiagnostica relativa a viti allentate, filettature danneggiate e serraggi ripetuti. Ciò semplifica il flusso di lavoro di debug del processo e migliora significativamente la stabilità dell’assemblaggio di componenti di precisione.

Vantaggi principali della soluzione:

Elevata precisione di serraggio: raggiunge una precisione 6σ di ±5% su tutto l’intervallo di coppia, garantendo una forza di serraggio precisa e controllabile.

Supporta diverse strategie di controllo avanzate quali coppia di serraggio, punto di snervamento e serraggio sincrono, adatte a vari scenari di serraggio di precisione.

Compatibile con i principali protocolli di comunicazione, tra cui OP bus, TCP/IP, Modbus_TCP e HTTP. Dotata di porte I/O digitali di espansione per un facile collegamento a varie apparecchiature automatizzate in officina.

2. Soluzione di assemblaggio manuale a ciclo completamente chiuso per standardizzare il flusso di lavoro delle stazioni di cablaggio
Per le stazioni di serraggio manuale dei cablaggi dei controller di dominio, Danikor ha sviluppato una soluzione integrata di guida e controllo dell’assemblaggio. Abbinata a un alimentatore a rulli di tipo a conteggio e a un braccio di posizionamento, crea un modello di produzione a ciclo chiuso completo che comprende l’alimentazione automatica delle viti, il posizionamento preciso, il serraggio standard e la conservazione dei dati.

Il sistema di guida visiva all’assemblaggio può interfacciarsi con diversi dispositivi esterni per ottenere un controllo logico a ciclo chiuso dell’intero processo, standardizzando le procedure degli operatori. Il braccio di posizionamento preimposta le coordinate dei punti di serraggio, garantendo che il fissaggio venga completato nella sequenza rigorosamente richiesta, prevenendo così serraggi errati o mancati a livello procedurale. L’alimentatore con contatore eroga con precisione le viti e ne monitora l’utilizzo in tempo reale, eliminando la carenza o la perdita di viti.

Vantaggi principali della soluzione:

Interfaccia operativa grafica e visiva con indicazioni chiare e intuitive, che consente ai nuovi operatori di diventare operativi rapidamente.

Il dispositivo passa automaticamente da una stazione di serraggio all’altra, garantendo una protezione completa contro gli errori e le sviste, riducendo significativamente gli errori umani.

Raccoglie e archivia automaticamente tutti i dati relativi al serraggio. I dati completi e tracciabili soddisfano i requisiti di gestione della tracciabilità nella produzione completa di veicoli.

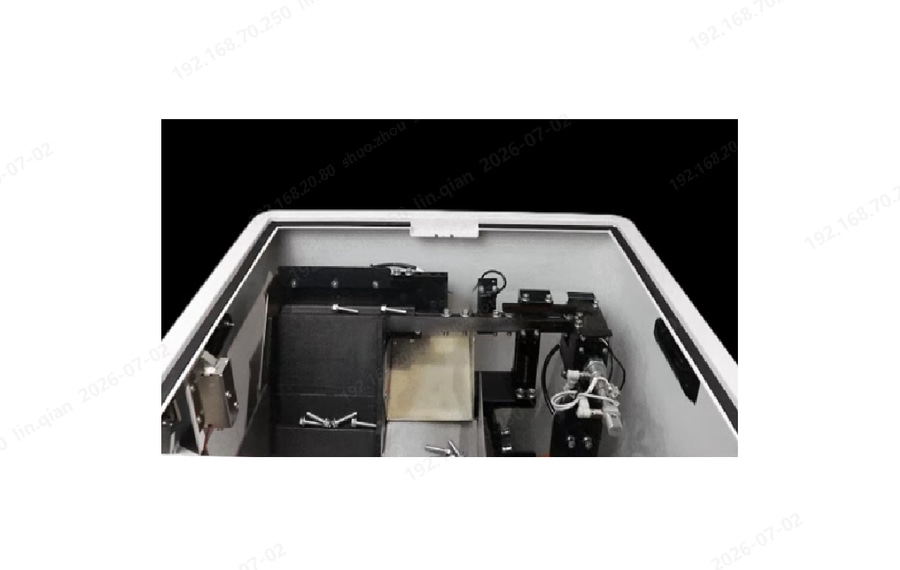

3. Alimentatore a gradini adattato al trasporto di viti rivestite di adesivo
Per affrontare la sfida del trasporto di viti rivestite di olio o adesivo destinate ai controller di dominio, Danikor offre un alimentatore a gradini dotato di una logica di controllo operativo intelligente. Ciò risolve efficacemente problemi quali trasporto lento, incollaggi e blocchi del materiale associati alle viti appiccicose.

L’apparecchiatura si avvale di una tecnologia di trasporto adattiva per garantire un allineamento ordinato delle viti e una velocità di trasporto stabile e costante. I componenti standard di rilevamento della posizione consentono il controllo a circuito chiuso delle azioni dell’apparecchiatura, prevenendo tempestivamente gli inceppamenti causati da errori di taglio e garantendo un funzionamento continuo e stabile della linea.

Vantaggi principali della soluzione:

Basso tasso di inceppamenti per le viti standard, fino a 50 ppm, che riduce i fermi di manutenzione e stabilizza il ritmo di produzione.

Consente un'alimentazione pulita, soddisfacendo gli standard di produzione pulita richiesti per l’assemblaggio di precisione nell’elettronica automobilistica.

Il design funzionale modulare consente l’aggiunta flessibile di moduli funzionali in base alle effettive condizioni di produzione in loco, adattandosi facilmente alle diverse esigenze produttive.

Danikor, grazie alla sua profonda esperienza nelle tecnologie di serraggio intelligente e di alimentazione automatica delle viti, supporta in modo completo la produzione di massa di alta qualità dei controller di dominio per veicoli a nuova energia e continua a favorire il costante miglioramento del settore della guida intelligente.
