Alimentazione automatica di spessori metallici: come i sistemi di alimentazione flessibili risolvono le sfide legate all'alimentazione di precisione nel settore dell'elettronica 3C

{{{sourceTextContent.subTitle}}}

In che modo i sistemi di alimentazione flessibili risolvono le sfide legate all'alimentazione di precisione nel settore dell'elettronica 3C

{{{sourceTextContent.description}}}

Nell’attuale contesto caratterizzato da iterazioni rapide nel settore della produzione elettronica 3C, gli spessori metallici fungono da supporto fondamentale per componenti chiave quali connettori, coperture di schermatura e contatti a molla. La precisione e l’efficienza del loro processo di alimentazione determinano direttamente la capacità complessiva e il tasso di rendimento dell’intera linea di produzione. Di fronte alle comuni difficoltà del settore, quali la produzione ad alta varietà e basso volume e l’utilizzo di materiali ultrasottili e facilmente danneggiabili, l’alimentazione manuale tradizionale e le vaschette vibranti dedicate non sono più adeguate alle esigenze di una produzione flessibile. L’aggiornamento della tecnologia di alimentazione automatica degli spessori metallici è diventato un passo avanti fondamentale per migliorare la qualità e l’efficienza nelle linee di assemblaggio elettronico.

I. Tre principali criticità nell’alimentazione degli spessori metallici per l’industria elettronica

Gli spessori metallici hanno in genere uno spessore inferiore a 0,2 mm e sono caratterizzati da leggerezza, facile deformabilità e dimensioni molto variabili. Nella produzione effettiva, la loro alimentazione è molto più complessa rispetto a quella dei componenti convenzionali:

Bassa efficienza e scarsa uniformità dell’alimentazione manuale: il posizionamento manuale dei singoli spessori non solo limita i tempi di ciclo, ma è anche soggetto a errori quali orientamento errato, sovrapposizioni o omissioni nel posizionamento. In contesti di assemblaggio ad alta precisione, ciò comporta direttamente un aumento del tasso di difettosità del prodotto.

Compatibilità insufficiente delle vasche vibranti tradizionali: le vasche vibranti convenzionali richiedono binari di guida personalizzati per un singolo tipo di materiale. I tempi di cambio formato sono lunghi e i costi delle attrezzature elevati, il che le rende incapaci di soddisfare le esigenze di rapidi cambi di produzione tipiche della produzione ad alta varietà e basso volume. Inoltre, gli spessori sottili sono soggetti a inceppamenti e graffi durante il processo di trasporto, con conseguente tasso di scarto del materiale costantemente elevato.

Difficoltà nel riconoscimento della posizione e nel posizionamento: gli spessori metallici presentano un’elevata riflettività e una forma piatta. Le soluzioni di visione standard spesso faticano a identificare in modo rapido e accurato il lato anteriore/posteriore e la deviazione angolare, il che influisce direttamente sulla stabilità delle successive operazioni di presa e assemblaggio.

II. Sistema di alimentazione flessibile: la soluzione ottimale per l’alimentazione automatizzata di spessori metallici

Per affrontare questi punti critici del settore, Danikor, avvalendosi di oltre un decennio di esperienza nella tecnologia di alimentazione automatica, ha sviluppato un sistema di alimentazione flessibile specificamente adattato alle rondelle metalliche ultrasottili. Questo sistema automatizza l’intero processo, dal trasporto del materiale e dalla regolazione dell’orientamento al riconoscimento visivo e all’assemblaggio “pick-and-place”, bilanciando tre indicatori fondamentali: flessibilità, precisione ed efficienza.

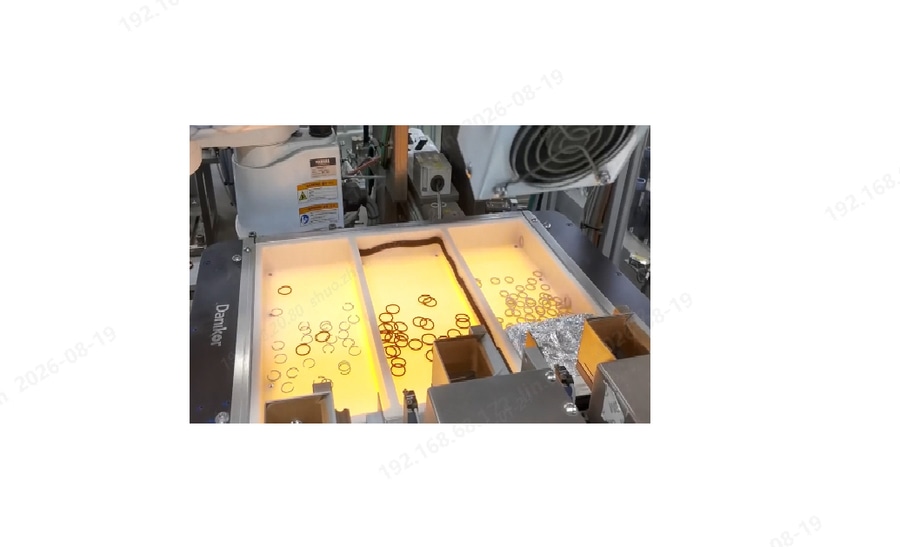

Progettazione personalizzata del vassoio per migliorare la resa di alimentazione sin dall’inizio: per contrastare la natura piatta e leggera degli spessori metallici, il sistema utilizza un vassoio personalizzato con fessure. Le fessure di precisione sono ricavate in base alle dimensioni specifiche degli spessori e alle proprietà del materiale. Ciò favorisce un più rapido allineamento dei pezzi in una posizione standard durante la vibrazione, aumentando significativamente la probabilità di ottenere l’orientamento corretto e riducendo così la complessità delle operazioni a valle di riconoscimento visivo e presa a livello fisico. Per aree di lavoro con spazio limitato, è possibile adottare un design del vassoio vibrante con rapporto uno a due o uno a tre. Un singolo vassoio vibrante può ospitare contemporaneamente due o tre diverse specifiche di spessori metallici, consentendo l’alimentazione in linea di più tipi all’interno di un’area compatta, migliorando significativamente l’utilizzo delle attrezzature e riducendo i costi complessivi di investimento.

Tecnologia vibrante flessibile, equilibrio tra efficienza e protezione del materiale: il vassoio di alimentazione flessibile di Danikor utilizza la tecnologia di azionamento con motore a bobina mobile. Impiega algoritmi interni per controllare con precisione i vari schemi di movimento del materiale, consentendo una dispersione efficiente e la regolazione della posizione degli spessori metallici:

Ricerca intelligente della frequenza: la funzione di frequenza adattiva con un solo tasto determina automaticamente la frequenza di vibrazione ottimale per il materiale, completando la configurazione in soli 12 secondi. Ciò riduce drasticamente i tempi di messa in servizio in caso di cambio di produzione e riduce le competenze tecniche richieste agli operatori.

Controllo direzionale preciso: le direzioni di vibrazione possono essere facilmente regolate tramite l’interfaccia utente grafica, consentendo una rapida correzione della posizione e dell’orientamento dei pezzi e garantendo un controllo di precisione “punta e scatta”.

Progettazione con avvio/arresto istantaneo: il tempo di vibrazione residua viene ridotto da 1 secondo a 0,2 secondi, minimizzando efficacemente i tempi di attesa per l’acquisizione delle immagini da parte del sistema di visione e migliorando il tempo complessivo del ciclo di alimentazione.

Rispetto alle vasche vibranti tradizionali, questa soluzione utilizza un vassoio personalizzato in polimero ad alta resistenza. Il delicato processo di vibrazione riduce al minimo l’attrito, prevenendo efficacemente graffi e deformazioni degli spessori metallici, riducendo significativamente lo spreco di materiale.

Visione artificiale e robotica integrate per un posizionamento “pick-and-place” ad alta precisione: L’intero sistema utilizza il sistema di visione come “occhio e cervello”, operando in sinergia con un robot industriale per ottenere una presa precisa e risolvere la sfida del posizionamento di parti sottili.

Riconoscimento visivo ad alta precisione: dotato di algoritmi intelligenti di IA proprietari, il sistema è in grado di apprendere autonomamente le posizioni corrette e errate dei componenti, estraendo automaticamente i punti caratteristici. Ciò consente un riconoscimento stabile anche per spessori metallici con differenze minime. Supporta varie combinazioni operative, quali il rilevamento del contrasto e il posizionamento dei contorni, per identificare rapidamente la posizione dei pezzi e le coordinate angolari.

Elevata flessibilità e risposta rapida alla produzione ad alta varietà: Il sistema di alimentazione flessibile è perfettamente adatto al modello di produzione ad alta varietà e bassi volumi, comune nell’industria elettronica.

La gamma di dimensioni dei componenti compatibili va da 1 a 170 mm. Supporta vari materiali, tra cui metallo, plastica e ceramica, consentendo alla stessa attrezzatura di gestire spessori metallici con specifiche diverse.

Il cambio di produzione basato su software è pratico e lo sgombero del materiale è rapido. Il cambio di prodotto può essere completato senza sostituire l’hardware, riducendo significativamente il ciclo di cambio produzione.

III. Conclusione

Man mano che i prodotti elettronici 3C continuano a evolversi verso la miniaturizzazione e una maggiore precisione, la domanda di alimentazione automatizzata di componenti di precisione come gli spessori metallici aumenterà costantemente. Sfruttando i vantaggi fondamentali di “flessibilità strutturale, flessibilità di controllo e flessibilità applicativa”, il sistema di alimentazione flessibile di Danikor non solo risolve le sfide di alimentazione poste dagli spessori metallici ultrasottili, ma fornisce anche un supporto tecnico affidabile ai produttori di elettronica che stanno passando alla produzione intelligente e flessibile. In futuro, grazie alla profonda integrazione delle tecnologie di visione artificiale e di controllo delle vibrazioni, le soluzioni di alimentazione flessibili troveranno ampia applicazione in scenari di produzione di precisione sempre più avanzati, contribuendo a far progredire costantemente il settore manifatturiero industriale verso una qualità e un’efficienza sempre maggiori.
