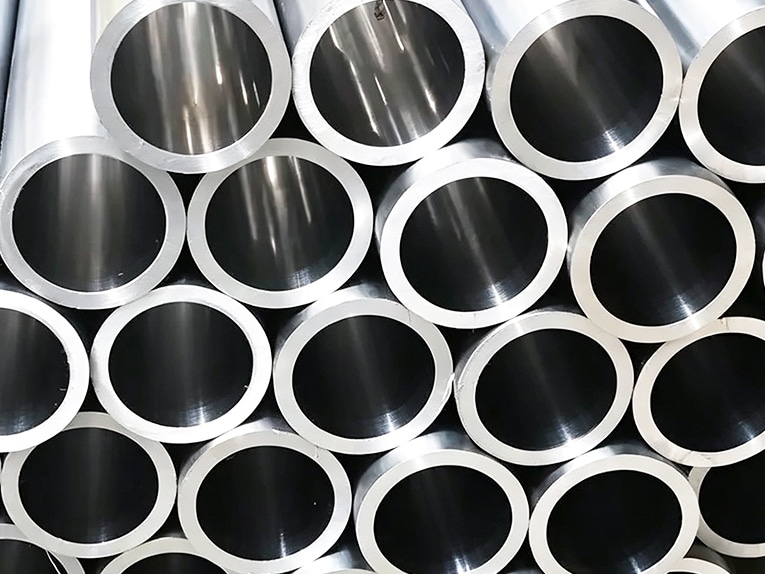

Tolleranza del diametro interno dei tubi levigati: H8 vs H9 e come questa influisce sulla scelta delle guarnizioni

{{{sourceTextContent.subTitle}}}

In che modo i gradi di tolleranza H8 e H9 dell'alesaggio dei tubi levigati influenzano la compressione delle guarnizioni dei pistoni e come abbinare la tolleranza dell'alesaggio al tipo di guarnizione e alla pressione.

{{{sourceTextContent.description}}}

La variabile nascosta che trasforma una tenuta perfetta in una perdita intermittente

Un costruttore di cilindri ci ha contattati una volta per un problema davvero esasperante: la stessa identica guarnizione, dello stesso identico produttore, presentava perdite in un lotto di cilindri mentre in un altro funzionava alla perfezione. L’assemblaggio era identico. I componenti erano identici. Eppure un lotto si è guastato sul campo.

Quando abbiamo misurato i fori, il colpevole non era affatto la guarnizione. Un lotto di tubi levigati si trovava all’estremità più stretta della propria tolleranza; l’altro all’estremità più larga. Quella microscopica differenza era sufficiente a far passare la guarnizione da uno stato di compressione perfettamente progettato a uno pericolosamente sottocompresso.

Il grado di tolleranza dell’alesaggio da voi specificato — probabilmente considerato come una clausola standard nel vostro ordine di acquisto — aveva silenziosamente determinato se il vostro cilindro presentasse perdite.

Nella progettazione di cilindri idraulici e pneumatici, gli ingegneri e i responsabili degli acquisti spesso danno per scontato che le tolleranze dei tubi levigati H8 e H9 siano intercambiabili. Non lo sono. Il grado ISO che scegliete controlla direttamente la “pressione” esercitata sulla guarnizione del pistone. Se l’alesaggio si sposta verso l’estremità più larga di una fascia H9, lo spazio radiale aumenta, la pressione di contatto diminuisce e iniziano le perdite a bassa pressione. Se si sposta troppo verso l’estremità più stretta, l’attrito e l’usura aumentano vertiginosamente, riducendo la durata della guarnizione.

Inoltre, guarnizioni diverse hanno “esigenze” di tolleranza drasticamente diverse. Una guarnizione in poliuretano altamente flessibile potrebbe resistere a un foro H9 troppo largo, ma specificare una guarnizione in PTFE a basso attrito per quello stesso tubo H9 è una ricetta per una tenuta marginale e reclami in garanzia.

Esiste una regola di progettazione fondamentale per il caso peggiore che la maggior parte dei team di approvvigionamento trascura quando redige le specifiche dei tubi: una regola che garantisce che il cilindro funzioni in modo affidabile nell’intero intervallo di produzione, non solo al valore nominale.
