Componenti strutturali dello spettrometro di massa a quadrupolo

{{{sourceTextContent.subTitle}}}

Spettrometro di massa a triplo quadrupolo

{{{sourceTextContent.description}}}

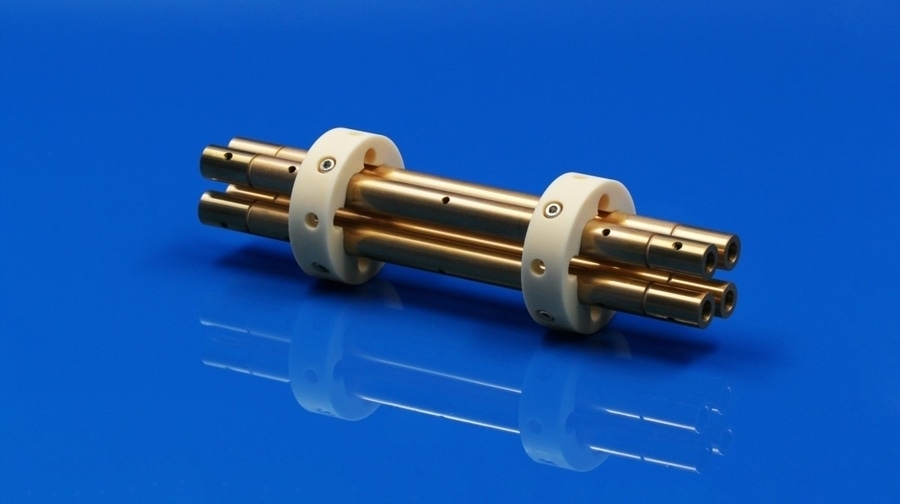

L'anello del quadrupolo, i pezzi di supporto, le staffe e le aste sono i componenti strutturali fondamentali dell'analizzatore di massa a quadrupolo e del filtro di massa a quadrupolo e sono ampiamente utilizzati in vari spettrometri di massa a quadrupolo e nelle apparecchiature di analisi della qualità.

Questi componenti sono progettati specificamente per sostenere, posizionare e fissare con precisione il gruppo di quadrupoli. La loro funzione principale è quella di garantire che le quattro aste mantengano posizioni geometriche relative estremamente rigorose e una precisione di spaziatura nell'ambiente di funzionamento a lungo termine di alto vuoto e campo elettrico ad alta frequenza. Ciò costituisce la base meccanica per ottenere una distribuzione iperbolica ideale del campo elettrico superficiale, un'alta risoluzione, un'elevata precisione di massa e un'eccellente ripetibilità dello strumento, che sono i requisiti critici delle prestazioni di un sistema di filtro di massa a quadrupolo.

Questa serie di prodotti è realizzata con una lavorazione ultraprecisa di ceramiche speciali ad alte prestazioni (allumina), ottenendo un perfetto equilibrio tra:
- Eccezionale resistenza meccanica e stabilità dimensionale
- Eccellenti prestazioni di isolamento elettrico
- Eccellente compatibilità con il vuoto (basso tasso di perdita di gas)
- Lavorazione di alta precisione

Applicazione tipica
- Spettrometro di massa a quadrupolo
- Spettrometro di massa a triplo quadrupolo
- Sistema di analisi di massa e filtrazione ionica
- Strumenti analitici industriali e di ricerca
- Spettrometro di massa Produzione e manutenzione Sostituzione

Specifiche tecniche:
- Materiali: Ceramica di allumina di elevata purezza (Al₂O₃ ≥ 99%)
- Precisione di lavorazione: Le principali tolleranze geometriche possono raggiungere il livello del micrometro (personalizzabile in base al progetto)
- Resistenza alla temperatura: Adatto ad ambienti di lavoro ad alta temperatura, soddisfa i requisiti di stabilità termica dei sistemi di spettrometria di massa
- Proprietà elettriche: Elevata resistività di volume, eccellente rigidità dielettrica e bassa perdita dielettrica, adatta ai campi elettrici RF ad alta frequenza
- Metodo di installazione: Supporta il tipo di asta singola e la struttura completa di installazione dell'asta del quadrupolo (collari, supporti e staffe possono essere combinati per l'uso)
- Capacità di personalizzazione: Dimensioni, struttura e metodo di installazione possono essere personalizzati in base ai disegni del cliente o ai requisiti del sistema
