Morsa a vuoto in ceramica microporosa per la produzione di semiconduttori: design ibrido ceramica-metallo

{{{sourceTextContent.subTitle}}}

Morsa a vuoto in ceramica microporosa

{{{sourceTextContent.description}}}

Nei settori dei semiconduttori, dell’ottica e della produzione elettronica di alta precisione, il serraggio stabile dei pezzi e il loro trasferimento senza danni sono da sempre fasi critiche del processo. Con il continuo miglioramento della precisione dei processi, i limiti dei tradizionali mandrini a vuoto in metallo poroso in termini di uniformità, pulizia e stabilità a lungo termine sono diventati sempre più evidenti, favorendo lo sviluppo e l’applicazione di una nuova generazione di mandrini a vuoto microporosi in composito ceramico-metallico.

Questo tipo di ventosa a vuoto utilizza tipicamente ceramica microporosa ad alte prestazioni come strato funzionale di adsorbimento, integrata con una struttura di base a flangia metallica in un design unificato per ottenere un’ottimizzazione sinergica delle prestazioni e della resistenza strutturale.

01 Il ruolo chiave della superficie di adsorbimento in ceramica microporosa

Sulla faccia terminale di adsorbimento, il prodotto impiega materiali ceramici microporosi ad alta purezza quali allumina (Al₂O₃) o carburo di silicio (SiC), sinterizzati con precisione per formare una struttura microporosa distribuita uniformemente. Questa struttura consente:

• Una distribuzione uniforme della pressione del vuoto, evitando concentrazioni localizzate di sollecitazioni

• Un supporto di adsorbimento stabile e privo di graffi per wafer, vetro e materiali a film sottile

• Elevata pulizia superficiale, che riduce il rischio di contaminazione da particolato

Rispetto ai tradizionali materiali metallici porosi, le ceramiche microporose offrono prestazioni superiori in termini di uniformità delle dimensioni dei pori e stabilità superficiale. Tuttavia, è comunque necessario ottimizzare la progettazione del sistema in base alle diverse condizioni di processo e agli ambienti di applicazione.

Dischi in ceramica microporosa al carburo di silicio

02 Progettazione del rinforzo strutturale della base con flangia metallica

Nella progettazione strutturale, lo strato di ceramica microporosa viene incollato alla base con flangia metallica tramite la tecnologia di sigillatura mediante brasatura ad alto vuoto, formando un’unità integrata di adsorbimento sotto vuoto. Il componente metallico svolge le seguenti funzioni:

• Fornire elevata resistenza meccanica e resistenza agli urti

• Migliorare la compatibilità complessiva dell’installazione e delle interfacce

• Ottimizzare il percorso di tenuta sottovuoto per ridurre i rischi di perdite

Questo design composito — «superficie funzionale in ceramica + telaio strutturale in metallo» — garantisce un’eccellente stabilità strutturale e affidabilità nelle operazioni di movimentazione automatizzata e in scenari di utilizzo ad alta frequenza.

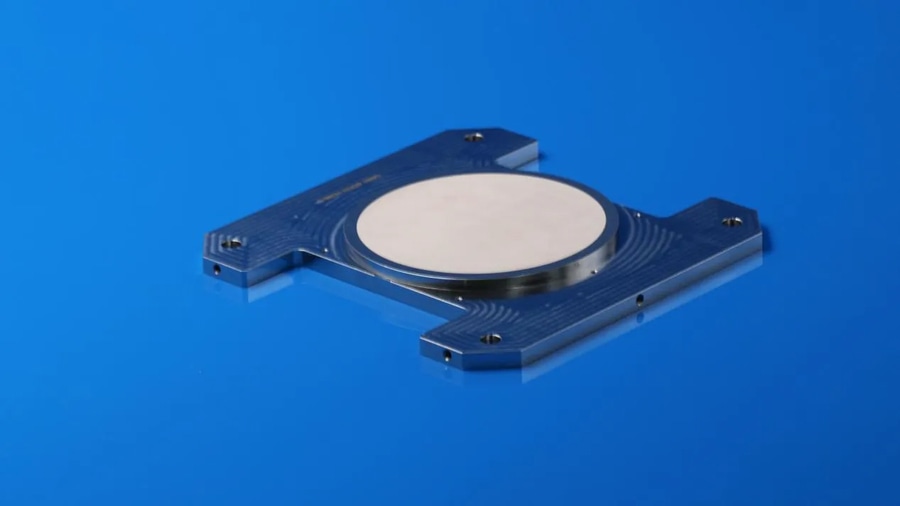

Ventosa sottovuoto in allumina microporosa

03 Analisi comparativa tra ventose tradizionali in metallo e ventose in composito ceramico


Per illustrare in modo più intuitivo i vantaggi tecnologici della nuova generazione di ventose a struttura composita, in combinazione con i requisiti dell’industria manifatturiera di precisione, vengono messe a confronto le prestazioni fondamentali delle due principali tipologie di ventose a vuoto, al fine di soddisfare chiaramente le esigenze di selezione per diversi scenari produttivi:

Dimensione prestazionale Ventosa tradizionale in metallo poroso Ventosa microporosa in composito ceramico-metallico
Uniformità dei pori Grande deviazione e distribuzione irregolare, che causano facilmente differenze locali di pressione negativa Disposizione uniforme dei micropori ed elevata uniformità, che garantiscono una pressione negativa stabile su tutta la superficie
Pulizia della superficie Soggetto a ossidazione e distacco di detriti, con il rischio di contaminazione da particelle metalliche Superficie ceramica chimicamente inerte senza precipitazione di impurità, adatta a officine ad alta pulizia
Resistenza all’usura Bassa durezza superficiale, soggetto a usura, deformazione e ostruzione dei pori in caso di funzionamento prolungato Superficie ceramica ad alta durezza, resistente all’usura e all’invecchiamento, con durata di servizio notevolmente estesa
Adattabilità al pezzo Graffia facilmente lamiere sottili e wafer, causando la deformazione di pezzi ultrasottili Superficie liscia e delicata per un serraggio senza danni, compatibile con vari pezzi sottili di precisione
Stabilità strutturale Soggetto a deformazioni e perdite d’aria in caso di funzionamento a lungo termine ad alta frequenza con scarsa stabilità Struttura composita integrata in ceramica-metallo con elevata resistenza agli urti e tenuta all’aria
Scenari di applicazione Lavorazioni generiche, scenari di produzione di massa a bassa pulizia ed economicamente vantaggiosi Processi ad alta precisione per semiconduttori, ottica ed elettronica di precisione di fascia alta

04 Valore applicativo nella produzione di precisione

Le ventose a vuoto microporose in composito ceramico-metallico sono ampiamente utilizzate nei seguenti campi:

• Processi di movimentazione e allineamento di wafer semiconduttori

• Lavorazione di substrati per schermi piatti (LCD/OLED)

• Fissaggi per la rettifica e la lucidatura di lenti ottiche

• Lavorazione ad alta precisione di materiali ceramici e a film sottile

Nelle applicazioni pratiche, i diversi dispositivi presentano requisiti variabili in termini di uniformità di adsorbimento, pulizia e stabilità operativa a lungo termine. Questo tipo di prodotto viene tipicamente utilizzato come uno dei componenti funzionali chiave nei sistemi di serraggio a vuoto.

Conclusione

Con il continuo progresso delle tecnologie dei semiconduttori e della produzione di precisione, la tecnologia di presa a vuoto si sta gradualmente evolvendo verso strutture composite in ceramica. Le ventose a vuoto microporose in composito ceramico-metallico, grazie alla progettazione sinergica dei materiali e della struttura, forniscono una soluzione di adsorbimento più stabile e pulita per i processi di produzione ad alta precisione.

INNOVACERA offre soluzioni personalizzate di ventose a vuoto in ceramica microporosa su misura per le esigenze applicative dei clienti, che coprono vari sistemi di materiali quali allumina e carburo di silicio, insieme a diversi progetti strutturali, per soddisfare i vari requisiti dei settori dei semiconduttori, dell’ottica e delle apparecchiature di automazione di precisione. Non esitate a contattarci per ulteriori informazioni.
