In che modo i passanti ad alta tensione garantiscono una trasmissione affidabile dell'energia nei sistemi laser ad eccimeri

{{{sourceTextContent.subTitle}}}

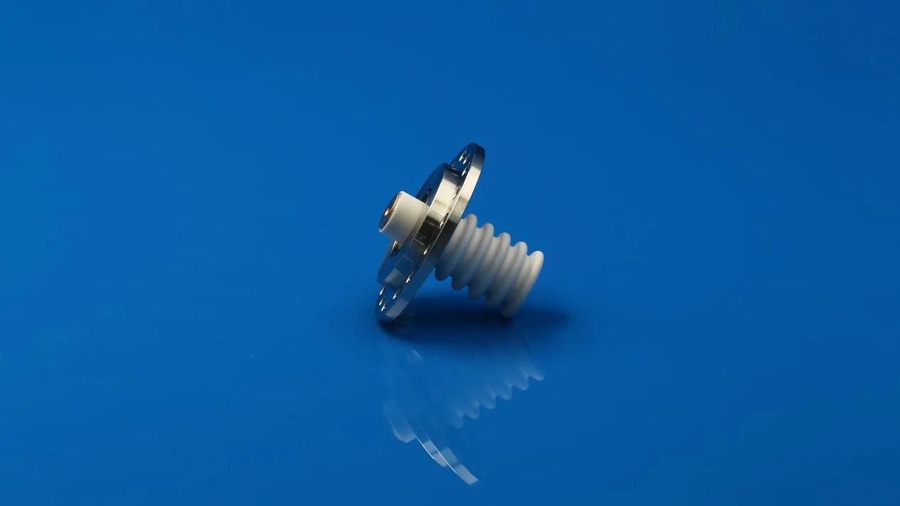

Passante elettrico ceramico per vuoto

{{{sourceTextContent.description}}}

Nei settori della produzione ad alta precisione, quali la litografia dei semiconduttori, la lavorazione laser dei pannelli per display e la scrittura di reticoli di Bragg su fibra, i laser ad eccimeri sono diventati apparecchiature fondamentali in numerosi processi di produzione avanzati grazie alle loro lunghezze d’onda nell’ultravioletto profondo, all’elevata densità energetica e alle capacità di lavorazione di precisione.

I sistemi laser a eccimeri impiegano tipicamente camere di scarica sigillate, in cui l’emissione laser è generata dall’eccitazione a impulsi ad alta tensione del gas di lavoro. Durante questo processo, l’energia esterna deve essere trasmessa in modo affidabile agli elettrodi interni all’interno della camera senza compromettere l’ambiente originale della camera, sigillato sottovuoto.

Tuttavia, mantenere prestazioni di vuoto affidabili a lungo termine pur realizzando collegamenti elettrici ad alta tensione è sempre stata una sfida significativa nella progettazione dei sistemi laser. I passanti ad alta tensione sono componenti critici che risolvono questo problema, combinando strutture isolanti in ceramica con la tecnologia di tenuta metallo-gas per consentire contemporaneamente la trasmissione di potenza elettrica e mantenere l’isolamento sottovuoto.

I. Il ruolo fondamentale dei componenti di passaggio ad alta tensione nei sistemi laser ad eccimeri

Durante il funzionamento delle apparecchiature laser ad eccimeri, è necessario mantenere un ambiente di lavoro stabile all’interno della camera di scarica, mentre l’energia ad alta tensione deve essere trasmessa attraverso la parete della camera agli elettrodi interni.

I metodi tradizionali di collegamento elettrico possono incontrare le seguenti difficoltà in caso di funzionamento prolungato in condizioni di alta tensione e vuoto:

• Scarsa stabilità della tenuta al vuoto: dopo un funzionamento a lungo termine possono svilupparsi microperdite che compromettono la stabilità dell’ambiente interno della cavità;

• Deterioramento delle prestazioni isolanti: gli impulsi ad alta tensione tendono a causare archi elettrici e scariche parziali, compromettendo l’affidabilità complessiva del sistema;

• Sollecitazioni strutturali indotte dal calore: le fluttuazioni di temperatura durante l’avvio e lo spegnimento dell’apparecchiatura generano sollecitazioni termiche cicliche, che compromettono la stabilità strutturale delle interfacce;

• Contaminazione da degassamento: i materiali non specificamente progettati per l’uso sotto vuoto rilasciano contaminanti gassosi, compromettendo la pulizia della cavità e destabilizzando il sistema ottico.

Di conseguenza, i componenti di passaggio per i sistemi laser ad eccimeri devono garantire contemporaneamente un’elevata capacità di isolamento, un’ermeticità superiore, una stabilità termica affidabile e prestazioni di degassamento estremamente basse.

II. La struttura composita ceramica-metallo soddisfa i requisiti delle applicazioni sotto vuoto ad alta pressione

Il passante HV di piccole dimensioni INNOVACERA adotta una struttura di connessione ceramica-metallo sigillata a gas. Grazie alla combinazione precisa di ceramica all’95% di allumina e vari materiali metallici, garantisce la trasmissione ad alta pressione e l’isolamento sotto vuoto.
