TRASFORMATORE COMBINATO HV

{{{sourceTextContent.subTitle}}}

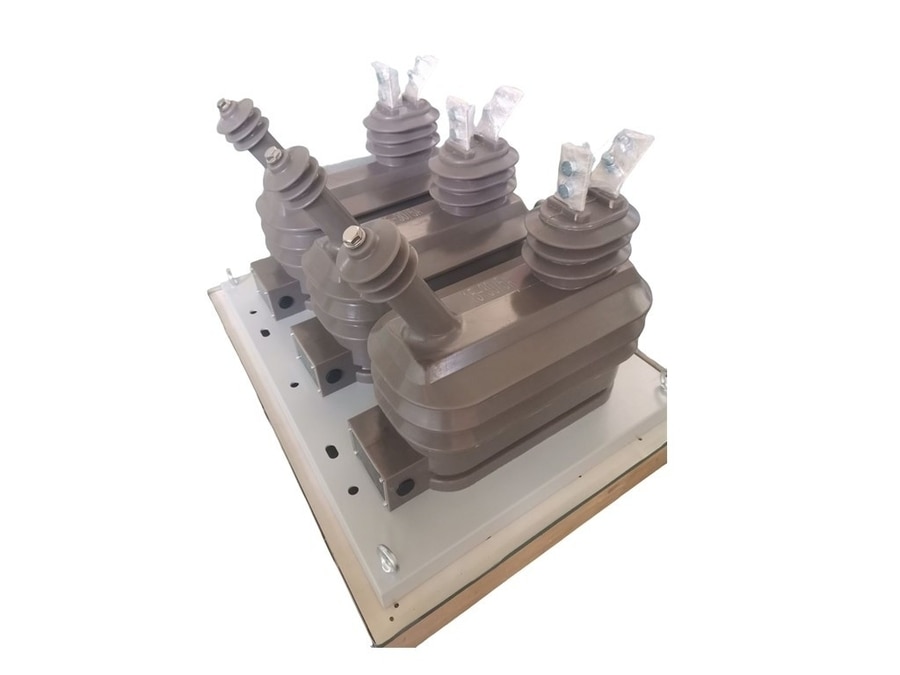

Trasformatore combinato di tipo split per esterni

{{{sourceTextContent.description}}}

Questo prodotto consiste in una combinazione di più trasformatori monofase. Ogni trasformatore monofase è anche un piccolo trasformatore combinato all-in-one.

Ⅰ. Struttura:

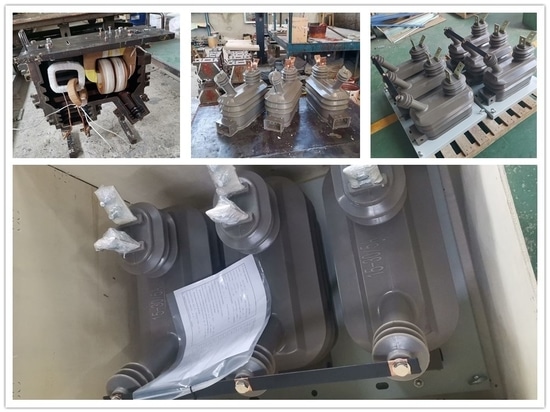

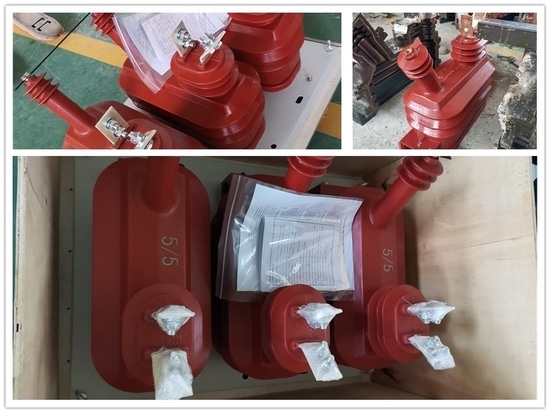

Il trasformatore combinato è realizzato con una speciale colata sotto vuoto di resina epossidica per esterni. È piccolo e assemblato da 3pcs (tre) trasformatori combinati monofase CT/PT.

Ⅱ. Caratteristiche:
2.1. Ha le caratteristiche di elevata stabilità termica dinamica, alta precisione, bassa densità magnetica, resistenza alle sovratensioni, leggerezza e facilità di installazione.
2.2. L'avvolgimento secondario del trasformatore di corrente è provvisto di rubinetti per ottenere diversi rapporti di corrente.

Ⅲ. Condizioni di servizio:
3.1 Luogo di installazione: Utilizzo doppio all'esterno e all'interno.
3.2 Temperatura ambiente: -15℃~+55℃, temperatura media giornaliera non superiore a 35℃.
3.3 Altitudine: ≤1000m
3.4 Umidità relativa dell'aria: L'umidità relativa media mensile non supera il 90%;
L'umidità relativa media giornaliera non supera il 95%.
3.5 Velocità del vento: ≤ 35m/s.
3.6 Condizioni atmosferiche: Luogo in cui non vi siano esplosioni, vibrazioni violente e polveri o vapori che possano corrodere i metalli e danneggiare l'isolamento.

Ⅳ. Dati tecnici di riferimento:
4.1 Tensione nominale: 13,2kV. Fattore di potenza cos 0,8, 1,2 volte continuo.
4.2 Classe di precisione: 0.2, 0.2S
4.3 Rapporto di tensione nominale: 13200/√3/120/120/√3V.
Corrente primaria nominale: 5~30 A.
Corrente secondaria nominale: 5A.
4.4 Capacità nominale:
Parte di tensione: Classe 0,2, 15VA.
Parte in corrente: Classe 0,2S, 5VA.
4.5 Corrente termica nominale di breve durata (Ith) multipla: 80In.
Corrente dinamica nominale (Idyn) multipla: 2,5Ith.
