Sensori di flusso OEM XY-TEK: personalizzazione e casi d'uso in diversi settori industriali

{{{sourceTextContent.subTitle}}}

In che modo i sensori a ultrasuoni personalizzati risolvono le sfide concrete legate al controllo dei fluidi

{{{sourceTextContent.description}}}

Problema / Opportunità

Man mano che i sistemi di controllo dei fluidi diventano sempre più specializzati, i produttori di apparecchiature si trovano ad affrontare una sfida comune: i sensori di flusso standard disponibili in commercio spesso non soddisfano i requisiti di integrazione specifici, che si tratti di un protocollo di comunicazione particolare, del materiale dell’alloggiamento, delle dimensioni del sensore o dell’interfaccia. Allo stesso tempo, settori quali la produzione di batterie agli ioni di litio, il raffreddamento a liquido per i data center e l’assemblaggio di componenti elettronici di precisione richiedono un monitoraggio non invasivo, privo di contaminazioni e con elevata precisione in condizioni estreme. Ciò crea una chiara opportunità per i fornitori in grado di offrire non solo misurazioni affidabili, ma anche una personalizzazione flessibile e una profonda competenza applicativa.

La nostra soluzione: l’approccio XY-TEK

XY-TEK risponde a questa esigenza attraverso un ecosistema di prodotti progettato per garantire la massima adattabilità. L’azienda offre tre modalità di produzione — OEM, ODM e progettazione personalizzata — consentendo agli acquirenti di adattare le dimensioni del sensore, l’interfaccia, la stampa del logo, il protocollo di comunicazione e il materiale dell’alloggiamento alla propria applicazione specifica. Con uno stabilimento di 5.000 m², un team di ricerca e sviluppo composto da oltre 30 ingegneri e una produzione annua che supera le 8.000 unità, XY-TEK è in grado di gestire sia lotti pilota su piccola scala che la produzione in serie. I tempi di consegna di 15–25 giorni per gli ordini OEM/ODM e di 20–30 giorni per i progetti personalizzati, con un quantitativo minimo d’ordine di 50 unità, consentono una rapida iterazione per i team di ingegneri.

In tutte le sue linee di prodotti, XY-TEK offre sensori di flusso a ultrasuoni con precisioni che vanno da ±1% (serie TGU per basse portate) a ±3% (serie CG e CM a fissaggio a morsetto), coprendo intervalli di portata da 0,1 mL/min a 1.000 L/min. Tutti i sensori sono privi di parti mobili, richiedono poca manutenzione e consentono la misurazione bidirezionale. L’azienda detiene inoltre tre brevetti di invenzione rilasciati dall’Amministrazione Nazionale Cinese per la Proprietà Intellettuale (CNIPA), relativi alla tecnologia dei misuratori di portata a ultrasuoni e al rilevamento della portata di liquidi con ottimizzazione tramite filtro, a ulteriore conferma della sua competenza ingegneristica.

Spiegazione tecnica

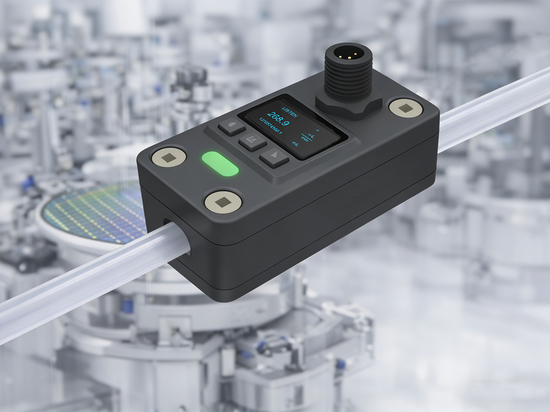

I sensori di portata a ultrasuoni di XY-TEK funzionano secondo il principio della misurazione del tempo di transito o dell’effetto Doppler, utilizzando coppie di trasduttori per inviare onde sonore ad alta frequenza attraverso il fluido. La differenza nel tempo di percorrenza tra i segnali a monte e a valle è direttamente proporzionale alla velocità di flusso. Questo metodo senza contatto elimina la contaminazione del fluido e la caduta di pressione, rendendolo ideale per fluidi corrosivi, ultrapuri o sterili. I modelli clamp-on (ad es. serie CG, CPD, CS) si fissano esternamente a tubi in plastica rigidi o flessibili, mentre le versioni in linea (serie TPD, TPK) si integrano direttamente nei sistemi di tubazioni. La serie TGU per basse portate utilizza un canale di misura a forma di U per ottenere una sensibilità alle portate ultra-basse fino a 1 mL/min con una precisione del ±1% e una risposta rapida per i flussi pulsanti.

Applicazioni / Scenari d’uso

Raffreddamento a liquido nei data center e nelle stazioni di ricarica per veicoli elettrici
Il sensore di flusso a ultrasuoni di XY-TEK (modello 3807, serie CG) viene utilizzato per monitorare il flusso di refrigerante non conduttivo, prevenire il surriscaldamento, rilevare perdite e ostruzioni e ottimizzare l’efficienza di raffreddamento. È stato implementato da data center, produttori di apparecchiature industriali, produttori di dispositivi medici e aziende di stazioni di ricarica negli Stati Uniti, in Cina, Germania, Giappone, Corea e Singapore. Tra i punti di forza principali figurano la misurazione non invasiva, l’elevata stabilità, l’ampia adattabilità ai fluidi di raffreddamento e la bassa perdita di pressione. Un progetto rappresentativo ha riportato prestazioni di raffreddamento stabili, un consumo energetico ridotto, una maggiore durata delle apparecchiature e il rilevamento tempestivo di anomalie, con una durata tipica di 2–4 anni.

Iniezione di elettrolita nella produzione di batterie agli ioni di litio
Il sensore di flusso a ultrasuoni a morsetto (modello 3803, serie CPD) consente il monitoraggio non invasivo del flusso di elettrolita senza necessità di tagliare le tubazioni né rischi di contaminazione. Garantisce la precisione dell’iniezione e rileva la presenza di bolle o perdite. Questo sensore è stato adottato dai produttori di batterie agli ioni di litio e dai produttori di apparecchiature per le nuove energie in otto paesi, tra cui Cina, Stati Uniti, Germania, Corea, Giappone, India, Singapore e Thailandia. In un progetto che ha coinvolto da 10 a 30 linee di produzione, il sistema ha migliorato l’uniformità delle batterie, ridotto il tasso di scarti, richiesto una manutenzione minima e aumentato la sicurezza della produzione, garantendo un funzionamento stabile per 2–3 anni.

Controllo del microflusso nella produzione elettronica
Il sensore di flusso a ultrasuoni a bassa portata di XY-TEK (modello 3806, serie TGU) misura flussi pulsati di microflusso fino a 1 mL/min con una precisione del ±1%. Viene utilizzato per il controllo preciso in tempo reale dell’erogazione del flussante nella saldatura ad onda selettiva, nonché per il rilevamento di bolle, ostruzioni e perdite. Implementato da aziende produttrici di elettronica, stabilimenti SMT/EMS e produttori di apparecchiature di saldatura negli Stati Uniti, in Cina, Germania, Italia, Francia, Regno Unito e Paesi Bassi, il sensore ha contribuito a migliorare la qualità e l’uniformità della saldatura, a ridurre le saldature fredde, a diminuire lo spreco di flussante e i costi di rilavorazione, nonché ad aumentare la resa produttiva in un periodo di implementazione compreso tra 1 e 3 anni.

Analisi delle tendenze di mercato

La domanda globale di misurazione della portata senza contatto sta accelerando, spinta dalla necessità di mantenere la purezza dei fluidi nei bioprocessi, nella produzione di semiconduttori e nella produzione di batterie. I misuratori meccanici tradizionali o a turbina comportano rischi di usura e contaminazione, mentre il rilevamento a ultrasuoni offre un’alternativa che non richiede manutenzione. L’adozione dei prodotti XY-TEK in Asia, Europa e Nord America — con progetti che vantano 2–4 anni di funzionamento stabile — riflette una tendenza più ampia verso strumentazioni non invasive e a basso costo di gestione. Inoltre, la diffusione del raffreddamento a liquido nel calcolo ad alte prestazioni e nelle stazioni di ricarica per veicoli elettrici sta creando nuove esigenze di monitoraggio in tempo reale del liquido di raffreddamento, un segmento in cui i sensori a morsetto di XY-TEK sono già in uso.

Confronto con le soluzioni tradizionali

Rispetto ai misuratori di portata meccanici in linea, i sensori a ultrasuoni clamp-on di XY-TEK eliminano la necessità di praticare tagli nelle tubazioni, riducendo i tempi di inattività dovuti all’installazione e il rischio di contaminazione. Sono inoltre in grado di gestire fluidi corrosivi e abrasivi senza parti a contatto con il fluido. Tuttavia, un limite oggettivo è che i sensori a pinza richiedono una superficie del tubo liscia e uniforme e un accurato allineamento del trasduttore per mantenere la precisione nominale; in alcune installazioni con tubi fortemente ruvidi o multistrato, le prestazioni potrebbero subire un leggero calo. In questi casi, la serie in linea di XY-TEK (TPD, TPK) offre un’alternativa con contatto diretto con il fluido, ma comunque priva di parti mobili e con una bassa perdita di pressione.

Prospettive future

XY-TEK è pronta a crescere di pari passo con l’espansione del controllo di precisione dei fluidi in settori emergenti quali i sistemi di bioprocessi monouso, il dosaggio automatizzato e l’elettrolisi dell’idrogeno. Grazie a un modello di produzione OEM/ODM flessibile e a un team di ricerca e sviluppo dedicato, l’azienda è in grado di adattarsi rapidamente ai nuovi standard dei connettori, ai protocolli di comunicazione digitale (RS485, a impulsi, analogici) e alle certificazioni specifiche del settore. Poiché gli acquirenti cercano sempre più spesso un unico partner in grado di fornire sia prodotti standard che soluzioni altamente personalizzate, la doppia competenza di XY-TEK diventa un vantaggio decisivo.
