Scelta del sensore di flusso in base all'applicazione: una guida per la scelta del prodotto più adatto al progetto

{{{sourceTextContent.subTitle}}}

Come adattare i sensori a ultrasuoni alle esigenze del proprio processo, e non il contrario

{{{sourceTextContent.description}}}

La scelta di un sensore di portata raramente si basa su un unico parametro. L’idoneità al progetto dipende dal fluido da misurare, dal materiale dei tubi, dall’intervallo di portata previsto, dallo spazio di installazione e dal fatto che il percorso del fluido possa tollerare un sensore a contatto con il fluido. Per gli acquirenti OEM che valutano la tecnologia a ultrasuoni, la vera domanda è come tradurre le condizioni applicative nel tipo di sensore e nell’uscita più adatti.

Il problema: i sensori di flusso standard spesso non sono adatti all’applicazione

Gli ingegneri OEM si trovano ad affrontare un problema comune quando specificano i sensori di flusso: un prodotto che funziona sulla carta può fallire sul campo perché il fluido è pulsante, la tubazione è troppo piccola o il processo non può tollerare contaminazioni. Molti sensori di portata tradizionali richiedono un taglio nella tubazione, l’aggiunta di volume morto o il posizionamento di parti meccaniche a contatto con il liquido. Questi vincoli sono particolarmente critici nei dispositivi medici, nella produzione biofarmaceutica e nei processi industriali automatizzati, dove la pulizia, la bassa perdita di carico e l’installazione compatta sono fondamentali.

I sensori di flusso a ultrasuoni risolvono in parte questo problema misurando la portata dall’esterno del tubo tramite ultrasuoni. Poiché il sensore non deve trovarsi all’interno del fluido, non si verificano usura meccanica, contaminazione del fluido né perdite di pressione dovute a elementi sporgenti. La sfida rimanente consiste nello scegliere il giusto tipo di montaggio, l’intervallo di portata e l’uscita per ciascun progetto. I dati di mercato pubblicati confermano il crescente interesse per questa tecnologia: secondo Grand View Research, il mercato globale dei misuratori di portata è stato stimato a 10,64 miliardi di dollari nel 2024 e dovrebbe raggiungere i 15,17 miliardi di dollari entro il 2030. Mordor Intelligence ha valutato il mercato dei misuratori di portata a ultrasuoni a 1,52 miliardi di dollari nel 2025, con una crescita prevista fino a 2,28 miliardi di dollari entro il 2031.

La soluzione di XY-TEK: un portafoglio di prodotti a ultrasuoni orientato ai progetti

XY-TEK offre un’ampia gamma di sensori di flusso e misuratori di portata a ultrasuoni progettati in base a specifici requisiti di installazione e di processo. La gamma comprende sensori a morsetto per il retrofit non invasivo, misuratori in linea per l’integrazione permanente, sensori monouso per linee di bioprocessi sterili, rilevatori di bolle per tubazioni mediche critiche per la sicurezza e sensori pulsatili per la ricerca cardiovascolare. Questa ampiezza di scelta consente ai team di progetto di selezionare una famiglia di sensori che si adatti all’applicazione, anziché imporre un’unica tecnologia a ogni processo.

Il sensore di flusso a ultrasuoni a fissaggio a morsetto della serie CG è compatto ed è in grado di misurare la portata e fornire i risultati senza circuiti esterni. Può essere fissato direttamente su tubi flessibili in plastica per misurare la portata dei liquidi e rilevare le bolle d’aria. Il misuratore di portata a ultrasuoni della serie CM è un modello a fissaggio a morsetto orientato agli OEM con uscita RS485, dimensioni compatte e trasmissione stabile del segnale, destinato alle apparecchiature di laboratorio e ai sistemi di controllo dei fluidi. Per portate molto basse, il sensore di flusso a ultrasuoni per basse portate della serie TGU utilizza un canale di misura a forma di U ed è compatibile con tubi in PVC, silicone e PE, con una precisione di misura fino a ±0,1 mL/min in un intervallo operativo compreso tra 0,1 e 1000 mL/min.

Per i progetti che richiedono un collegamento a contatto con il fluido, XY-TEK fornisce anche i sensori di portata a ultrasuoni in linea delle serie TPK e TPD. Questi misuratori di portata in linea integrati non presentano parti mobili e richiedono una manutenzione minima, con una precisione del ±2% e compatibilità con tubazioni di processo in plastica e acciaio inossidabile. La serie TPK copre diametri nominali da DN4 a DN50, mentre la serie TPD è indicata per installazioni da DN15 a DN50. Entrambe trovano impiego nell’automazione industriale, nella produzione di batterie, nei processi chimici e nelle applicazioni di raffreddamento a liquido.

Come funziona in pratica il rilevamento del flusso a ultrasuoni

I sensori di flusso a ultrasuoni di XY-TEK funzionano utilizzando il metodo della differenza di tempo di transito, spesso denominato metodo della differenza di tempo ultrasonica. Due trasduttori inviano onde sonore attraverso la parete del tubo e il liquido, e il sensore misura la differenza nel tempo di arrivo causata dal flusso. Poiché il percorso di misurazione può attraversare tubi in plastica flessibili o rigidi, il sensore non ha bisogno di entrare in contatto con il liquido. Questa è la base della misurazione senza contatto di tipo clamp-on.

Per il controllo di processo in tempo reale, l’approccio di misurazione di XY-TEK supporta il monitoraggio online con tempi di risposta dell’ordine dei millisecondi, il rilevamento automatico di bolle o ostruzioni e la funzionalità di allarme. Negli ambienti medici e dei bioprocessi, i requisiti specifici includono la non invasività, l’assenza di contatto, l’assenza di contaminazione e l’assenza di perdita di pressione. La serie CG, ad esempio, è compatta e può essere fissata direttamente su tubi di plastica flessibili per misurare con precisione la portata del liquido e rilevare le bolle d’aria. Supporta inoltre il rilevamento bidirezionale del flusso e uscite analogiche, a impulsi o RS485, rendendola flessibile per l’integrazione OEM.

A titolo di riferimento, la norma ISO 24062:2023 specifica i requisiti per i misuratori a ultrasuoni a tempo di transito con montaggio a morsetto per liquidi e gas in condotte chiuse. Nel settore dei dispositivi medici, i controlli di processo sono influenzati anche dalle aspettative in materia di gestione della qualità, come la norma EN ISO 13485. I team di progetto dovrebbero verificare quali norme si applicano al proprio mercato di riferimento e alla classe di installazione prevista.

Scenari applicativi: abbinare i sensori XY-TEK alle esigenze di progetto

Automazione industriale

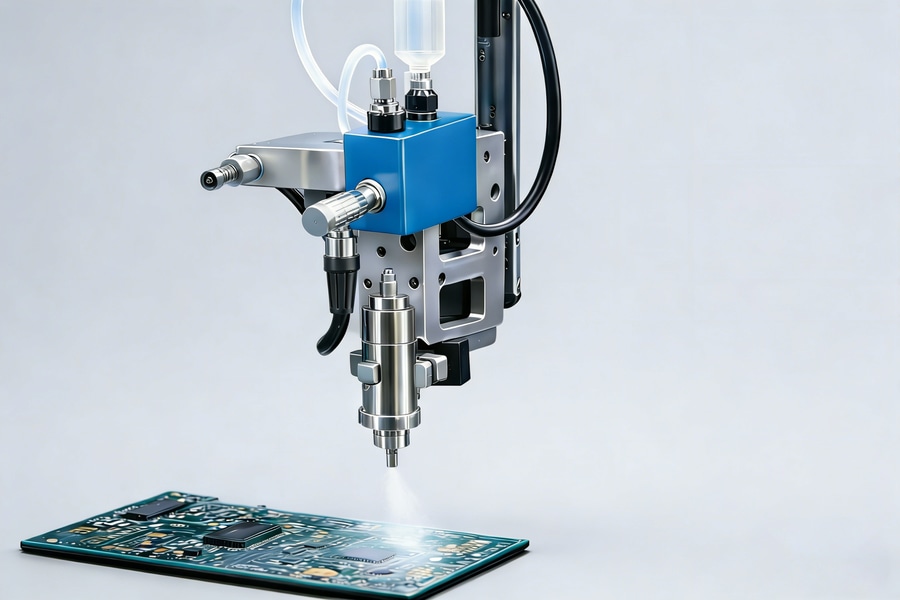

Negli scenari di automazione industriale, i sensori XY-TEK monitorano liquidi con flusso pulsante e microflussi in sistemi di spruzzatura, erogazione e pulizia. Rilevano bolle, ostruzioni o condizioni di flusso anomale nelle tubazioni industriali. Le apparecchiature tipicamente supportate includono macchine di dosaggio, apparecchiature per la saldatura a onda selettiva, macchine di rivestimento, apparecchiature di pulizia, pompe di alimentazione dei liquidi, sistemi di controllo industriale e linee di produzione automatizzate. La serie CPD è costituita da sensori compatti integrati di tipo “clamp-on” con display a LED incorporato e compatibilità con uscite digitali, il che ne facilita l’adattamento alle apparecchiature esistenti senza la necessità di tagliare le tubazioni.

Dispositivi medici
Le applicazioni nei dispositivi medici richiedono rigorosi requisiti di igiene e biocompatibilità. L’approccio ultrasonico non invasivo di XY-TEK è progettato per monitorare il flusso sanguigno e il funzionamento delle pompe in sistemi quali macchine per dialisi, sistemi ECMO e sistemi di supporto cardiaco artificiale. Le serie CG e CM sono entrambe adatte a questo contesto poiché si montano all’esterno di tubi flessibili di grado medico e non contaminano il percorso del fluido. Il sensore di flusso pulsatile della serie TH è progettato specificamente per i test di flusso cardiovascolare, con acquisizione delle pulsazioni ad alta velocità e precisione di misura del ±2%.

Bioprocessi e produzione farmaceutica
Nella produzione biofarmaceutica, i sensori di flusso devono essere compatibili con tubi sanitari, basse portate e rigorosi requisiti di pulizia. I sensori a morsetto di XY-TEK monitorano le prestazioni delle pompe di perfusione, rilevano le bolle durante la filtrazione e il trasferimento e forniscono dati di flusso per i sistemi di filtrazione a flusso tangenziale e di cromatografia. Il sensore di flusso a ultrasuoni monouso della serie SU rappresenta un’ulteriore opzione per i sistemi monouso, grazie all’utilizzo di un canale di misura monouso e di materiali polimerici biocompatibili. È adatto ad applicazioni sterili e offre una precisione del ±2% in un intervallo compreso tra 0,05 e 10 L/min.

Esempi di progetti selezionati

Nei circuiti di raffreddamento a liquido per data center e apparecchiature industriali, i sensori a ultrasuoni non invasivi di XY-TEK sono stati utilizzati per monitorare la portata di fluidi refrigeranti non conduttivi, prevenire il surriscaldamento e rilevare perdite o ostruzioni. I risultati riportati dai progetti includono prestazioni di raffreddamento stabili, riduzione del consumo energetico, riduzione dei tempi di inattività e prolungamento della durata delle apparecchiature in un periodo di servizio compreso tra circa due e quattro anni. Nella produzione di batterie agli ioni di litio, i sensori a pinza della serie CPD sono stati applicati alle linee di iniezione dell’elettrolita, consentendo un monitoraggio non invasivo senza il taglio delle tubazioni e contribuendo a migliorare l’uniformità delle batterie e a ridurre i tassi di scarto. Nella produzione elettronica, i sensori a bassa portata della serie TGU sono stati utilizzati su linee di saldatura ad onda selettiva per monitorare il flusso pulsato di microflusso, con una risposta rapida e senza parti mobili, contribuendo a ridurre lo spreco di flusso e le rilavorazioni.

Analisi delle tendenze di mercato

Tre tendenze di mercato verificabili rafforzano l’importanza della selezione di sensori di flusso a ultrasuoni specifici per ogni progetto. In primo luogo, il segmento degli ultrasuoni sta crescendo più rapidamente rispetto a molte categorie tradizionali di misuratori di portata: Mordor Intelligence stima che il mercato globale dei misuratori di portata a ultrasuoni raggiungerà 1,52 miliardi di dollari nel 2025, salendo a 2,28 miliardi di dollari entro il 2031. In secondo luogo, secondo Global Information, il segmento dei misuratori di portata a ultrasuoni di tipo clamp-on è stato valutato a 1,25 miliardi di dollari nel 2024, con un tasso di crescita annuale composto previsto del 7,4% fino al 2032. In terzo luogo, secondo Fortune Business Insights, nel 2025 l’Asia-Pacifico deteneva la quota regionale più ampia del mercato dei misuratori di portata a ultrasuoni, pari al 38,6%, grazie alla continua espansione industriale.

Anche nei settori verticali specializzati si sta espandendo la gestione di precisione dei fluidi. Secondo Market Research Future, il controllo del flusso nell’industria dei semiconduttori è stato stimato a 5,83 miliardi di dollari nel 2024, riflettendo la domanda di gestione di fluidi ad alta purezza. Il portafoglio prodotti di XY-TEK comprende sensori a bassa portata e sensori clamp-on utilizzati in processi correlati ai semiconduttori, quali l’erogazione di sostanze chimiche, il raffreddamento a liquido e il monitoraggio dell’acqua ad alta purezza. Per i team di progetto, queste tendenze suggeriscono che i fornitori con linee di prodotti sia clamp-on che in linea possano supportare una gamma più ampia di applicazioni future rispetto ai fornitori limitati a un’unica tecnologia.

Rilevamento del flusso a ultrasuoni contro quello tradizionale: un limite oggettivo

Rispetto alle tecnologie in linea tradizionali, quali i misuratori di portata a turbina o a effetto Coriolis, i sensori a ultrasuoni clamp-on offrono un chiaro vantaggio strutturale: non presentano parti mobili, non richiedono l’interruzione della linea e mantengono chiuso il percorso del fluido. Ciò li rende interessanti per linee di bioprocessi sterili, tubazioni mediche e apparecchiature industriali sottoposte a retrofit. I modelli a ultrasuoni in linea offrono vantaggi simili, aggiungendo al contempo un collegamento a contatto con il fluido che può essere integrato in modo permanente nei nuovi progetti di apparecchiature.

Un limite oggettivo della misurazione a ultrasuoni clamp-on è che dipende dall’accoppiamento acustico tra il sensore e la parete del tubo. Se la superficie del tubo presenta un forte accumulo di incrostazioni, o se il fluido contiene una concentrazione molto elevata di bolle o solidi, la qualità del segnale ultrasonico può deteriorarsi. In tali casi, un sensore a ultrasuoni in linea a contatto con il fluido o una tecnologia alternativa potrebbero risultare più affidabili. XY-TEK affronta questo problema offrendo sia famiglie di prodotti a fissaggio a morsetto che in linea, in modo che i team di progetto possano scegliere l’approccio di misurazione più adatto alle effettive condizioni di processo, anziché limitarsi a un unico formato di sensore.

Prospettive future per la misurazione della portata specifica per progetto

Man mano che i produttori di apparecchiature originali continuano a integrare la misurazione della portata in dispositivi compatti e specifici per l’applicazione, i progetti richiederanno sempre più spesso geometrie dei sensori, protocolli di comunicazione e segnali di uscita personalizzati. La base produttiva di XY-TEK comprende uno stabilimento di 5.000 m² a Shanghai, un team di ricerca e sviluppo composto da oltre 30 ingegneri e una capacità produttiva annua di oltre 8.000 unità. Per i progetti OEM e ODM, le opzioni di personalizzazione includono le dimensioni del sensore, l’interfaccia, la stampa del logo, il protocollo di comunicazione e il materiale dell’alloggiamento, con un MOQ tipico di 50 unità e tempi di consegna da uno a due mesi.

Il controllo qualità è un altro aspetto fondamentale per l’adeguatezza del progetto. XY-TEK applica test al 100% prima della spedizione per la produzione OEM/ODM, mentre per gli ordini con progettazione personalizzata è disponibile l’ispezione da parte di terzi. L’assistenza post-vendita comprende supporto ingegneristico online, assistenza tecnica remota e copertura della garanzia di qualità. Queste capacità sono fondamentali per gli acquirenti che necessitano di un’integrazione prevedibile e di una fornitura a lungo termine, specialmente quando il sensore è integrato in un dispositivo medico, in uno strumento di produzione automatizzato o in un sistema di raffreddamento a liquido.
