Garantire il flusso vitale: l’importanza cruciale dei sensori di flusso a ultrasuoni nei sistemi ECMO e di circolazione extracorporea

{{{sourceTextContent.subTitle}}}

Monitoraggio preciso per un funzionamento sicuro ed efficiente dei sistemi di supporto vitale

{{{sourceTextContent.description}}}

1. Circolazione extracorporea / Sistemi ECMO: il “motore esterno” della vita

L’ossigenazione extracorporea a membrana (ECMO), spesso definita “macchina cuore-polmone artificiale”, è una tecnologia medica di emergenza utilizzata per supportare o sostituire completamente la funzione del cuore e/o dei polmoni. In procedure cardiache ad alto rischio come la sostituzione transcatetere della valvola aortica (TAVR), così come nella rianimazione di pazienti ricoverati in Unità di Terapia Intensiva (UTI) affetti da grave insufficienza respiratoria o circolatoria, l’ECMO funge da ultima linea di difesa per la vita.

Durante questo processo, il sangue circola continuamente attraverso il circuito ECMO, completando lo scambio di ossigeno e anidride carbonica tramite un ossigenatore (polmone a membrana). La stabilità e il controllo preciso della portata del flusso sanguigno durante questa circolazione extracorporea sono direttamente legati alla sicurezza del paziente e all’efficacia complessiva del trattamento.

2. Le gravi sfide del monitoraggio della portata ematica nell’ECMO

Il monitoraggio della portata all’interno di un circuito ematico ECMO richiede ben più della semplice accuratezza di misurazione; deve dare uguale priorità alla sicurezza del sangue, all’integrità del circuito e all’affidabilità operativa a lungo termine. Poiché la portata ematica è direttamente legata alla sopravvivenza del paziente, ai dispositivi di monitoraggio della portata viene in genere richiesto di ridurre al minimo qualsiasi impatto aggiuntivo sul percorso del sangue. Di conseguenza, il monitoraggio del flusso nell’ECMO deve affrontare le seguenti sfide:

→ Assenza di interferenze con il circuito ematico: il circuito ECMO deve funzionare con stabilità continua. I dispositivi di monitoraggio del flusso dovrebbero, per quanto possibile, evitare di alterare la struttura dei tubi, aumentare la resistenza o creare ulteriori disturbi fluidodinamici.
→ Evitare il contatto con il sangue e i rischi di contaminazione: quando un sensore entra in contatto diretto con il sangue, si presentano problematiche complesse relative alla sterilità, alla compatibilità dei materiali, all’emocompatibilità e all’uso di materiali di consumo monouso. Per i sistemi ECMO che richiedono un funzionamento prolungato, un approccio di misurazione senza contatto offre vantaggi significativi.
→ Riduzione dei rischi di trombosi ed emolisi: Durante la circolazione extracorporea, il sangue è altamente sensibile alle variazioni del campo di flusso e allo sforzo di taglio meccanico. La soluzione di monitoraggio del flusso deve evitare di introdurre restrizioni inutili, alterazioni strutturali o aree di elevato taglio locale all’interno dei tubi.
→ Stabilità durante il funzionamento a lungo termine: Poiché l’ECMO può funzionare per diversi giorni o più a lungo, il sensore di flusso deve mantenere misurazioni stabili per tutto il suo prolungato periodo operativo, adattandosi al contempo ai cambiamenti delle proprietà del sangue, alle condizioni dei tubi e al complesso ambiente clinico.
→ Rilevamento tempestivo di flussi anomali: La portata è un parametro critico per valutare lo stato del circuito ECMO. Un flusso anomalo può essere correlato a fattori quali l’occlusione del circuito, le prestazioni della pompa o altri problemi. Pertanto, un monitoraggio continuo e affidabile del flusso è essenziale per fornire una base per il controllo del dispositivo e il giudizio clinico.

3. Sensori di flusso a ultrasuoni: i “dispositivi di sicurezza” dei sistemi extracorporei

Affrontando i punti critici sopra menzionati, la tecnologia di rilevamento del flusso a ultrasuoni si è affermata come lo standard ideale per l’ECMO e i dispositivi extracorporei grazie ai suoi vantaggi fisici unici. Utilizzando il principio del “tempo di transito”, questi sensori calcolano la velocità del sangue con eccezionale precisione trasmettendo e ricevendo segnali ultrasonici ad alta frequenza. Il loro valore fondamentale nei sistemi extracorporei si manifesta in tre dimensioni critiche:

→ Verifica della portata e diagnosi delle anomalie del circuito: in ambito clinico, un posizionamento errato dei tubi può limitare inavvertitamente il flusso sanguigno. Confrontando il flusso effettivo misurato in tempo reale dal sensore a ultrasuoni con la portata impostata della pompa sanguigna, il sistema può garantire l’accuratezza degli allarmi di ostruzione. Ciò aiuta il personale medico a correggere tempestivamente problemi quali tubi schiacciati o attorcigliati.
→ Allerta precoce di coaguli e prevenzione della iperperfusione: L’ossigenatore è il componente più suscettibile alla trombosi in un sistema ECMO. Quando iniziano a formarsi microcoaguli all’interno dello shunt artero-venoso o dell’ossigenatore, la resistenza al flusso cambia. Un sensore di flusso a ultrasuoni installato sul tubo rileva con precisione le fluttuazioni anomale del flusso, fornendo allarmi precoci di vitale importanza. Ciò previene efficacemente l’occlusione totale dell’ossigenatore o la pericolosa iperperfusione causata quando la portata totale della pompa fluisce direttamente al paziente.
→ Monitoraggio e difesa in tempo reale dalle bolle d’aria: Per contrastare il rischio fatale di embolie d’aria, i sensori di flusso a ultrasuoni avanzati non solo misurano il flusso, ma integrano anche funzionalità di rilevamento delle bolle altamente sensibili. Nel momento in cui l’aria penetra a causa di una linea compromessa, il sensore attiva immediatamente un allarme, fornendo un tempo di reazione prezioso affinché l’apparecchiatura arresti automaticamente la pompa o blocchi fisicamente la linea.

4. XY-TEK: Soluzioni di rilevamento del flusso di precisione per uso medico

Fortemente radicata nella tecnologia di rilevamento dei fluidi a ultrasuoni, XY-TEK comprende gli standard straordinariamente elevati di igiene, sicurezza e precisione nel settore dei dispositivi medici. Abbiamo progettato una gamma di sensori di flusso a ultrasuoni su misura per apparecchiature critiche quali ECMO, macchine per emodialisi e cuori artificiali.

1. Serie CG e CM: il punto di riferimento per i sensori a fissaggio a morsetto su tubi medicali
Le serie CG e CM sono le soluzioni di misura non invasive di punta di XY-TEK, perfettamente in linea con i rigorosi requisiti di sterilità dell’ECMO.

→ Sicurezza assoluta grazie alla misurazione senza contatto: Caratterizzato da un design a fissaggio a morsetto, il sensore si aggancia semplicemente all’esterno di tubi flessibili di grado medico (come quelli in PVC o silicone). Assenza totale di contatto fisico con il sangue elimina alla radice i rischi di contaminazione, trombosi ed emolisi, garantendo una sicurezza igienica assoluta.
→ Altamente integrate e salvaspazio: negli ambienti affollati delle unità di terapia intensiva, l’ingombro dei dispositivi è fondamentale. Le serie CG/CM integrano perfettamente complessi circuiti di elaborazione del segnale all’interno del corpo del sensore, eliminando la necessità di ingombranti unità di calcolo esterne e offrendo dimensioni ultracompatte.
→ Rilevamento del flusso e delle bolle: questi sensori forniscono una misurazione bidirezionale del flusso ad alta precisione (±3% R.D.) e, al contempo, sono dotati di rilevamento delle bolle, offrendo una doppia ridondanza di sicurezza per i sistemi extracorporei.
→ Bassa caduta di pressione, zero zone morte: il sangue scorre senza ostacoli attraverso il tubo nativo senza incontrare componenti del sensore che ne limitino il passaggio, mantenendo un’emodinamica ottimale.

2. Serie TH: monitoraggio preciso del flusso pulsatile ad alta velocità

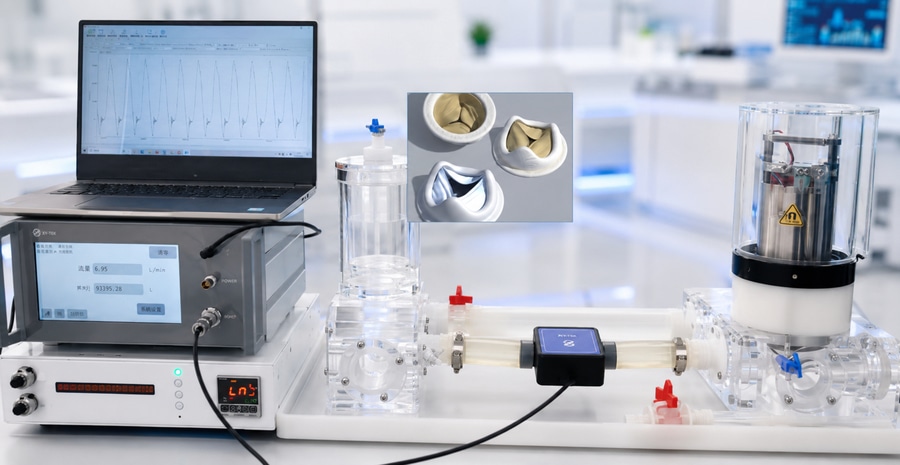

Per applicazioni quali i sistemi di test relativi all’ECMO e i sistemi di simulazione della circolazione extracorporea, il fluido è tipicamente azionato da una pompa e il flusso può presentare variazioni rapide o addirittura caratteristiche pulsatili distinte. Per soddisfare queste esigenze di misurazione dinamica del flusso ad alta velocità, i sensori di flusso a ultrasuoni in linea della serie TH di XY-TEK possono essere integrati direttamente nel circuito di circolazione, consentendo una risposta rapida alle variazioni di flusso e un monitoraggio stabile.

→ Risposta rapida per l’acquisizione accurata del flusso pulsatile ad alta velocità: la serie TH è progettata per la misurazione dinamica del flusso ad alta velocità, il che le consente di rispondere rapidamente alle variazioni di flusso. È particolarmente adatta al monitoraggio della portata pulsatile nei sistemi di circolazione azionati da pompa, fornendo dati di portata affidabili e in tempo reale per la valutazione delle prestazioni del sistema, il controllo della portata e l’acquisizione dei dati di prova.
→ Installazione in linea per una facile integrazione nei circuiti di prova di circolazione: collegandosi direttamente al percorso di flusso del sistema tramite raccordi standard, elimina la necessità di adeguamenti di misura basati sul materiale o sullo spessore delle pareti dei tubi esterni. Ciò facilita un’integrazione stabile nei sistemi di prova relativi all’ECMO e nei simulatori di circolazione extracorporea.
→ Design del percorso del flusso liscio per ridurre al minimo le interferenze aggiuntive: dotato di un canale interno liscio e rettilineo privo di parti mobili, riduce le ostruzioni aggiuntive e le perdite di pressione durante il flusso del fluido. Ciò contribuisce a minimizzare l’impatto del sensore sul campo di flusso del sistema di circolazione, rendendolo più adatto al monitoraggio dinamico del flusso di circolazione.

Nelle missioni di salvataggio in cui ogni secondo è fondamentale, la minima deviazione dei dati è una questione di vita o di morte. Fornendo sensori di flusso a ultrasuoni clamp-on e in linea eccezionalmente affidabili, XY-TEK funge da solida spina dorsale tecnica per i produttori globali di apparecchiature ECMO e di supporto vitale, garantendo che ogni goccia della fonte della vita sia protetta con precisione.
