Dal sensore al sistema di controllo: modalità di uscita dei dati e considerazioni sull’integrazione industriale per i misuratori di portata a ultrasuoni

{{{sourceTextContent.subTitle}}}

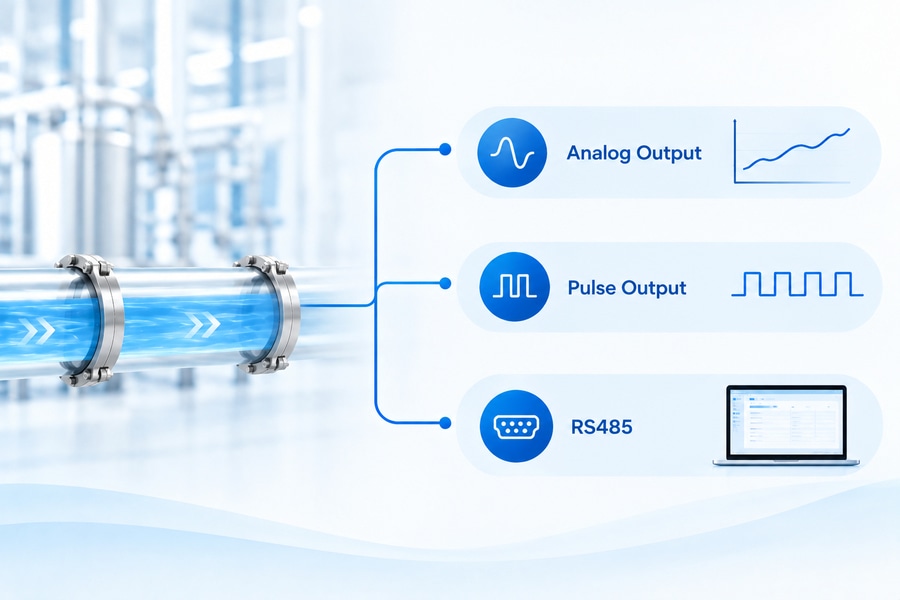

Uscita analogica, impulso digitale e RS485: come collegare i sensori di portata ai sistemi di controllo

{{{sourceTextContent.description}}}

In ambito industriale, il corretto funzionamento di un sensore di flusso dipende non solo dalla precisione di misura e dalla stabilità a lungo termine, ma anche da un aspetto spesso sottovalutato: la capacità di trasmissione dei dati. Una volta che il sensore ha misurato il flusso, i dati devono essere trasmessi a un PLC, a un DCS o a un computer host per essere utilizzati nel controllo logico, nella registrazione dei trend e negli interblocchi di allarme. Se l’interfaccia di uscita non è adeguata o il protocollo di comunicazione è incompatibile, anche il sensore più preciso diventa difficile da utilizzare in un progetto. Garantire che i sensori possano integrarsi in modo efficiente, affidabile e senza soluzione di continuità nell’architettura di sistema esistente del cliente è una considerazione fondamentale per i produttori di apparecchiature.

XY-TEK ne è profondamente consapevole. Riteniamo che fornire una misurazione del flusso a ultrasuoni ad alte prestazioni sia fondamentale, ma è altrettanto importante offrire “linguaggi di dati” flessibili e diversificati, trasformando il sensore in un terminale intelligente in grado di “comunicare”. Ciò non solo semplifica l’integrazione e riduce i costi, ma, in ultima analisi, consente ai clienti di prendere decisioni precise e di operare in modo efficiente. Tutte le nostre serie di prodotti sono dotate di metodi di collegamento elettrico standardizzati, che costituiscono la base per stabilire un collegamento digitale affidabile tra il sensore e il controller o il PC del cliente. Offriamo inoltre un convertitore di dati USB come accessorio opzionale, fornito con un software dedicato che consente ai clienti di monitorare i dati e configurare direttamente i parametri.

Nella maggior parte delle apparecchiature di automazione convenzionali (come gli skid per il trattamento delle acque, i sistemi di dosaggio chimico e le stazioni di pulizia), le esigenze degli ingegneri in materia di interfacce di segnale sono spesso diverse. A volte sono richiesti dati lineari continui per il controllo ad anello chiuso, mentre altre volte è necessario un segnale di commutazione netto e immediato per gli allarmi di limite. Le linee di prodotti di punta di XY-TEK — tra cui le serie a fissaggio a morsetto CG, CPD e CS, le serie in linea TPD, TPK e TAD e la serie per microflussi TGU — sono tutte dotate di serie di una matrice di uscita composita.

In primo luogo vi è la classica uscita analogica (segnale di corrente o tensione). Negli ambienti industriali, l’uscita in corrente rimane la scelta preferita per la trasmissione a lunga distanza di dati di portata variabili in modo continuo. I segnali di corrente più comuni includono 0–20 mA, 4–20 mA, ecc. Tra questi, il 4–20 mA è lo standard per il controllo di processo; è dotato di uno “zero attivo” che consente il rilevamento della rottura dei cavi, e il valore del segnale non è influenzato dalle cadute di tensione sulla linea causate dalla resistenza dei cavi. Può essere collegato direttamente ai canali di ingresso analogici dei tradizionali azionamenti a frequenza variabile (VFD) o alle schede di acquisizione analogica, facilitando la regolazione fluida di pompe e valvole.

Le uscite digitali a impulsi e a relè (uscite NPN, PNP e push-pull) soddisfano principalmente i requisiti di risposta ad alta velocità e determinazione dello stato in tempo reale. Per il dosaggio in batch e i sistemi di riempimento con precisione al millisecondo, il controller acquisisce segnali a impulsi ad alta frequenza dal sensore per calcolare la portata cumulativa, dove la ripidità dei fronti d’impulso e il ritardo di risposta del segnale sono parametri critici. L'uscita push-pull offre maggiori capacità di pilotaggio in corrente di assorbimento e di emissione; non richiede resistori pull-up o pull-down esterni ed è in grado di emettere attivamente sia livelli logici alti che bassi. I sensori di bolle della serie BG di XY-TEK utilizzano un'architettura push-pull, consentendo un rapido cambio di stato dell'uscita nel momento in cui viene rilevata una bolla nella tubazione. Le serie CPD, CS, TPD e TPK supportano la commutazione tra le modalità di uscita PNP e NPN, adattandosi facilmente alle convenzioni dei circuiti di ingresso dei controllori utilizzati in diverse regioni, come l’Europa e l’Asia.

Con l’avanzare dell’Industria 4.0 e delle architetture di apparecchiature distribuite, il bus RS485 (che utilizza il protocollo Modbus-RTU) sta diventando sempre più diffuso negli scenari di monitoraggio della portata a più nodi. A differenza della tradizionale trasmissione analogica punto-punto, l’RS485 utilizza la trasmissione di segnali differenziali, garantendo un’eccezionale soppressione delle interferenze elettromagnetiche (EMI). Oltre a trasmettere le portate istantanee, l’RS485 è in grado di caricare simultaneamente metadati diagnostici quali la portata cumulativa e lo stato degli allarmi a bolla, ampliando significativamente le dimensioni percettive dei sistemi di supervisione. Il sensore a pinza della serie CM di XY-TEK si concentra principalmente sull’uscita digitale RS485, eliminando i circuiti di uscita analogici ridondanti per ridurre i costi hardware per singolo punto e il consumo energetico.

Nella scelta tecnica, i produttori di apparecchiature dovrebbero selezionare il formato di uscita più appropriato in base alle caratteristiche della propria architettura di controllo e alle effettive esigenze applicative. Per XY-TEK, fornire una logica di interfaccia stabile e adattabile è importante tanto quanto offrire algoritmi di misurazione ad alta precisione. Non vediamo l’ora di collaborare con i produttori di apparecchiature di tutto il mondo con una mentalità aperta, esplorando insieme ulteriori possibilità per la misurazione dei fluidi nell’era smart e guidando l’aggiornamento iterativo dei sistemi di controllo dei fluidi verso la digitalizzazione e l’intelligenza.
