Acquisizione di transitori emodinamici dell'ordine dei millisecondi

{{{sourceTextContent.subTitle}}}

Applicazioni dei misuratori di portata a ultrasuoni nei test medici sui flussi pulsatili

{{{sourceTextContent.description}}}

Nel sistema circolatorio umano, il flusso sanguigno differisce in modo significativo dal flusso in regime stazionario che si riscontra nelle condotte industriali. Spinto dalle contrazioni e dai rilassamenti ritmici del cuore, il flusso sanguigno presenta naturalmente caratteristiche pulsatili pronunciate, con velocità, pressione e portata soggette a variazioni periodiche dell’ordine dei millisecondi. Nella ricerca, nello sviluppo e nella validazione di dispositivi medici quali pompe cardiache artificiali, valvole cardiache, sistemi di circolazione extracorporea (ECMO) e test di simulazione emodinamica, la capacità di replicare accuratamente e misurare con precisione queste forme d’onda pulsanti dinamiche è fondamentale per valutare le prestazioni idrauliche e la sicurezza del dispositivo. Tuttavia, i sensori meccanici tradizionali presentano spesso un’inerzia rotazionale e effetti di smorzamento significativi, il che rende difficile per loro seguire i segnali istantanei in rapida evoluzione del flusso pulsatile.

Per ottenere dati autentici sul flusso pulsatile, è essenziale una linea di misurazione con il minimo disturbo del fluido. I sensori di flusso a ultrasuoni della serie TH sono progettati con una struttura a tubo diritto. Il percorso interno del flusso all’interno del sensore è liscio e non presenta parti mobili, restringimenti bruschi o zone morte di misura. Questo design preserva al massimo il campo di flusso originale, garantendo che, mentre il mezzo di prova attraversa il sensore, il suo profilo di velocità e lo stato del flusso non subiscano quasi nessuna perturbazione aggiuntiva, mantenendo così le caratteristiche idrodinamiche intrinseche del flusso pulsatile. Per gli scenari di test medici che richiedono frequenti operazioni di pulizia, sterilizzazione o l’uso di fluidi di simulazione biologica, la struttura a tubo rettilineo priva di zone morte non solo riduce significativamente il rischio di residui di fluido e contaminazione incrociata, ma minimizza anche in modo sostanziale la possibilità di deviazioni di misura causate dall’accumulo di particelle o dalla formazione di incrostazioni durante gli esperimenti a lungo termine. Ciò fornisce una base fisica affidabile per test sul flusso pulsatile ad alta riproducibilità.

Nel monitoraggio del flusso pulsatile dinamico, sebbene sia fondamentale preservare le caratteristiche fisiche del fluido, la capacità del sistema di rilevare variazioni transitorie e l’efficienza dell’interazione uomo-macchina sono elementi fondamentali dell’esperienza di test. I sensori della serie TH, basati sul metodo a ultrasuoni Transit-Time, calcolano con precisione la velocità istantanea del flusso trasmettendo e ricevendo alternativamente segnali ultrasonici ad alta frequenza su entrambi i lati del canale di flusso e sfruttando la differenza di tempo di propagazione tra i segnali a monte e a valle. Grazie all’elevata risoluzione temporale dell’acquisizione e dell’elaborazione del segnale ultrasonico, il sistema raggiunge un campionamento a livello di millisecondi, consentendo l’acquisizione in tempo reale delle variazioni dinamiche istantanee del fluido. Per fornire agli ingegneri una comprensione intuitiva dello stato della prova, l’unità centrale della serie TH è dotata di un display touchscreen ad alta sensibilità. Gli ingegneri possono configurare direttamente i parametri sullo schermo del terminale senza dover ricorrere a complessi software per computer e visualizzare in tempo reale la forma d’onda pulsatile dinamica completa tracciata dai dati ad alta frequenza, consentendo un’analisi intuitiva dei dati chiave quali portata massima, portata minima e frequenza all’interno di ciascun ciclo pulsatile.

Per soddisfare ulteriormente le esigenze di esperimenti medici complessi e di test paralleli multicanale, la serie TH vanta anche una buona espandibilità del sistema, con una singola unità centrale in grado di supportare fino a quattro canali contemporaneamente. In scenari quali la simulazione vascolare a più rami, i test di shunt multicanale nel bypass cardiopolmonare o gli esperimenti comparativi paralleli su più componenti dello stesso modello, il design a 4 canali consente agli ingegneri di eseguire l’acquisizione sincrona dei dati e l’analisi comparativa di più flussi di fluido utilizzando un unico dispositivo. Questa sincronia multicanale non solo migliora significativamente l’efficienza dei test di laboratorio, ma evita anche efficacemente i problemi di deviazione di fase dei dati causati dalle differenze temporali nell’acquisizione dei dati da più dispositivi indipendenti.

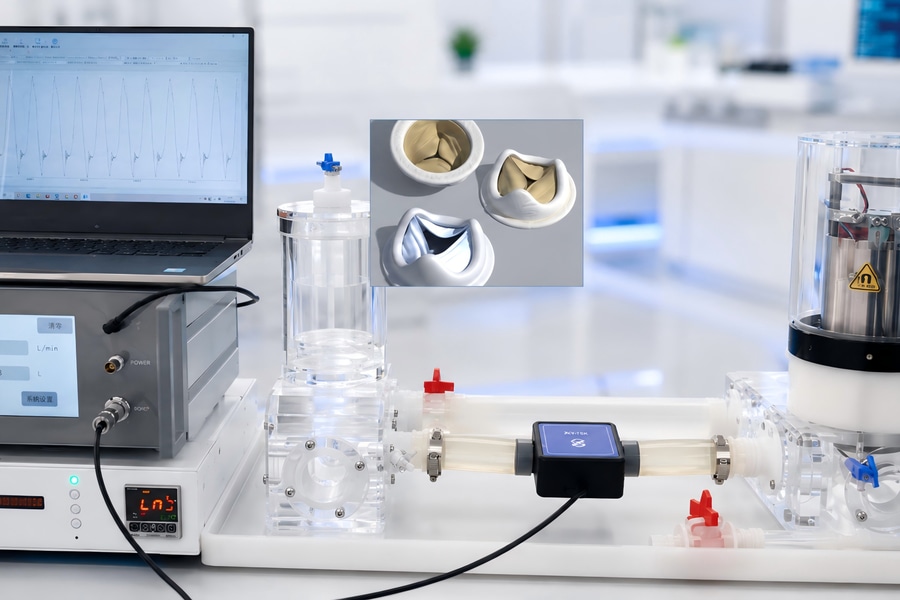

Oltre alla risposta unidirezionale ad alta velocità e all’acquisizione parallela multicanale, i complessi test medici sui flussi pulsatili spesso comportano il monitoraggio dei cambiamenti nella direzione del flusso e dello stato del fluido. Ad esempio, nei test sul rigurgito delle valvole cardiache, il minuscolo flusso inverso generato nel momento in cui una valvola si chiude è fondamentale per valutare le sue prestazioni di tenuta. I sensori della serie TH sono in grado di effettuare misurazioni sensibili del flusso bidirezionale, consentendo loro di registrare e distinguere i volumi cumulativi del flusso in avanti e di quello inverso. Ciò aiuta il personale addetto ai test a calcolare con precisione la frazione di rigurgito e il volume netto erogato. Allo stesso tempo, nella circolazione extracorporea e negli esperimenti sui fluidi ad alta precisione, l’intrusione di microbolle può non solo causare anomalie temporanee nei segnali di misura, ma anche potenzialmente danneggiare i campioni di prova o il sistema sperimentale. Il meccanismo integrato di riconoscimento delle bolle del sensore è in grado, nella maggior parte delle condizioni operative, di rilevare in tempo reale la presenza di bolle nel percorso del flusso senza interrompere il monitoraggio del flusso, aggiungendo una necessaria dimensione di monitoraggio della sicurezza agli esperimenti complessi di fluidodinamica.

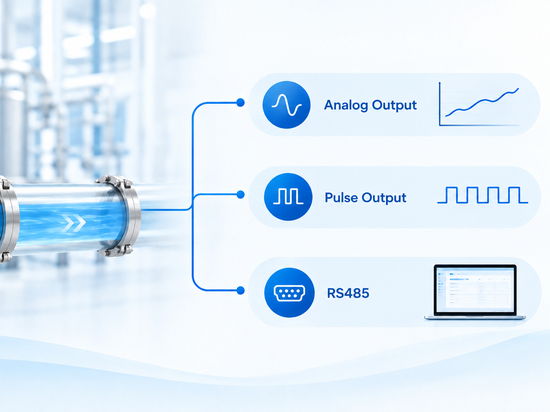

Dalla valutazione idraulica in vitro dei dispositivi medici alle simulazioni emodinamiche in laboratorio, la misurazione del flusso pulsatile non rappresenta solo una svolta nelle specifiche tecniche, ma una riproduzione ingegneristica della realtà fisiologica. Grazie al design del percorso di flusso a bassa resistenza, alla velocità di risposta ultrasonica nell’ordine dei millisecondi e all’output multidimensionale delle informazioni sulla forma d’onda, il sensore ultrasonico a passaggio diretto della serie TH offre ai team di ricerca e sviluppo dell’ingegneria medica una soluzione di misurazione dinamica non invasiva, ad alta risoluzione e altamente affidabile. Convertendo velocità istantanee complesse in grafici di dati precisi e leggibili, il sensore aiuta gli ingegneri a comprendere meglio le interazioni tra fluidi e dispositivi medici, fornendo una solida base di dati per l’iterazione tecnologica delle apparecchiature mediche di prossima generazione.
