Come funziona una pompa a ingranaggi magnetici?
{{{sourceTextContent.subTitle}}}
Comprendere il meccanismo di azionamento magnetico senza guarnizioni alla base delle pompe a ingranaggi
{{{sourceTextContent.description}}}
Una pompa ad ingranaggi a trascinamento magnetico è un tipo di pompa ad ingranaggi che utilizza un accoppiamento magnetico per trasferire l'energia rotazionale dal motore agli ingranaggi interni della pompa, eliminando la necessità di guarnizioni meccaniche. Questa configurazione offre una serie di vantaggi, tra cui un funzionamento senza perdite e una maggiore affidabilità. Ecco come funziona:

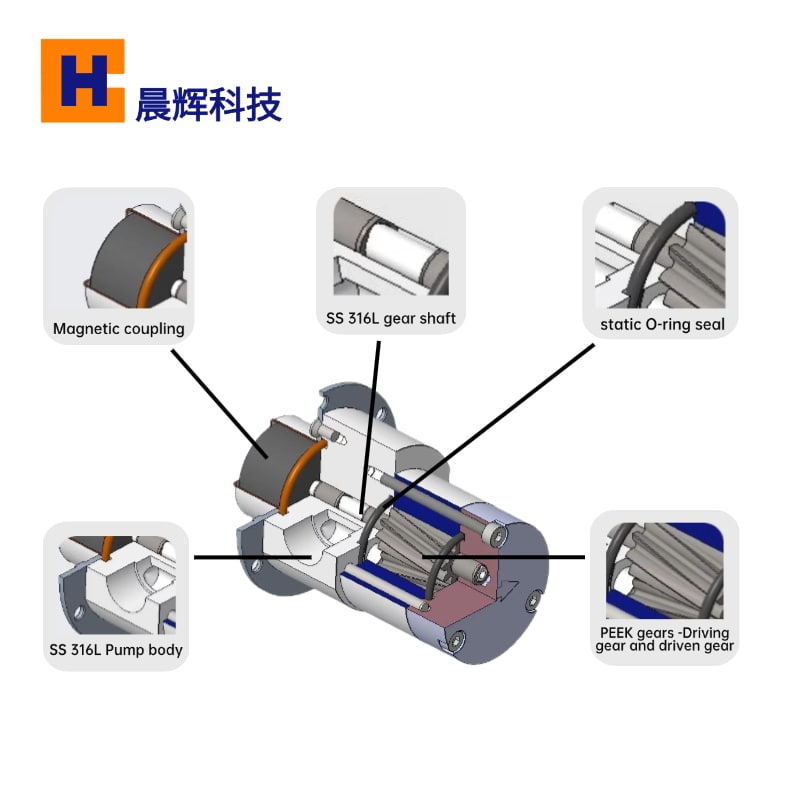

Componenti principali:
Azionamento magnetico (accoppiamento magnetico): Consiste in due serie di magneti che trasferiscono energia senza alcun collegamento fisico.
Magnete esterno: Il primo gruppo di magneti è collegato all'albero del motore e si trova all'esterno dell'involucro della pompa.
Magnete interno: Il secondo gruppo di magneti è montato sull'albero della pompa all'interno dell'involucro.
Ingranaggi: Materiale PEEK resistenza all'usura, resistenza alla corrosione
Corpo pompa: acciaio inox 316L e PPS per uso alimentare
Albero degli ingranaggi: acciaio inox e ceramica
Meccanismo a ingranaggi: In genere comprende due ingranaggi intermittenti (solitamente un ingranaggio esterno e uno interno) che muovono il fluido.
Come funziona una pompa a ingranaggi magnetici?
Rotazione del motore: Il motore genera una potenza di rotazione che aziona il rotore magnetico esterno collegato all'albero del motore. Questo rotore è generalmente posizionato all'esterno dell'involucro della pompa.
Accoppiamento magnetico: Il rotore a magnete esterno genera un campo magnetico che induce la rotazione del rotore a magnete interno al corpo della pompa. Questo accoppiamento magnetico trasferisce la potenza al rotore interno senza alcun contatto fisico tra il motore e la pompa. L'intensità del campo magnetico è sufficiente a trasmettere la forza di rotazione, quindi non è necessario un collegamento meccanico diretto.
Rotazione dell'albero della pompa: Il rotore del magnete interno è collegato all'albero della pompa e, ruotando, aziona gli ingranaggi all'interno della pompa. Questi ingranaggi sono responsabili del movimento del fluido.
Meccanismo degli ingranaggi: Gli ingranaggi rotanti (generalmente ingranaggi interni ed esterni) intrappolano e trasportano il fluido dall'ingresso all'uscita della pompa. Quando gli ingranaggi si ingranano, creano sacche di fluido e le spostano attraverso la pompa mantenendo una pressione costante.
Design sigillato: Poiché non ci sono tenute meccaniche dirette nella sezione di azionamento, vengono utilizzati O-Ring in fluoroelastomero (FKM) e politetrafluoroetilene (PTFE) come tenute statiche. la pompa è completamente sigillata. Questo la rende ideale per la movimentazione di fluidi pericolosi, tossici o corrosivi, dove le perdite potrebbero essere pericolose.
Le pompe ad ingranaggi a trascinamento magnetico sono comunemente utilizzate nei settori in cui sicurezza, affidabilità e pulizia sono fondamentali:
Trattamento chimico: Per il pompaggio di sostanze chimiche corrosive o tossiche.
Farmaceutico: Per gestire fluidi sensibili o sterili.
Alimenti e bevande: Per il trasferimento di fluidi igienici e privi di contaminazione.
Petrolchimico: Per la movimentazione di idrocarburi volatili.
Trattamento delle acque: Per il dosaggio di prodotti chimici.
