Approfondimenti completi sul test di ictus parziale (PST) per valvole a sfera ESD pneumatiche

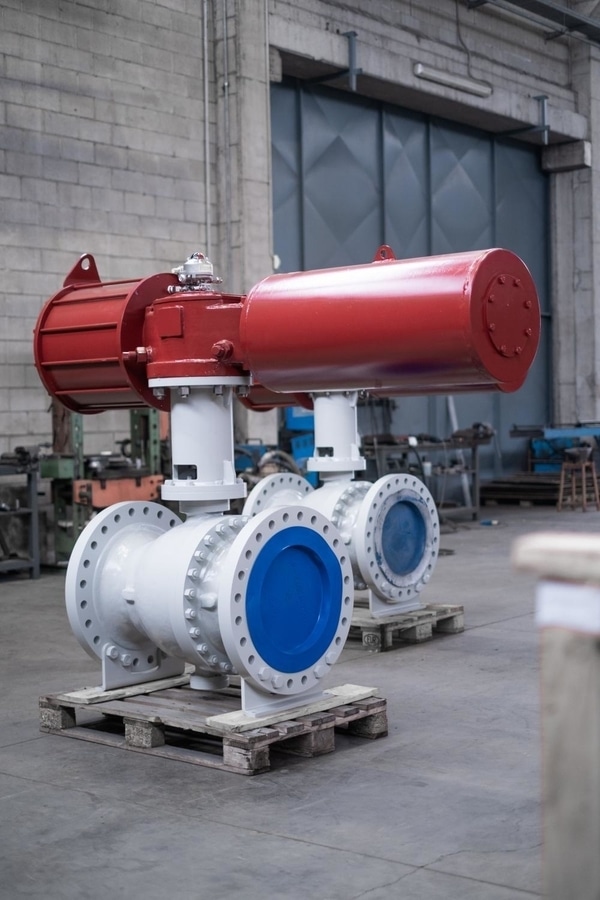

valvole a sfera ESD pneumatiche

Nei settori in cui i guasti del sistema possono portare a conseguenze catastrofiche, come raffinerie di petrolio, impianti chimici e centrali nucleari—Valvole di arresto di emergenza (ESD)sono garanzie indispensabili. Queste valvole devono funzionare perfettamente durante le emergenze, ma la loro affidabilità è spesso compromessa da test rari o usura ambientale.Test della corsa parziale (PST), un metodo diagnostico proattivo, affronta questa sfida abilitando la convalida di routine della funzionalità della valvola ESD senza interrompere le operazioni.

Che cos'è il test di ictus parziale (PST)?

Definizione del PST per le valvole ESD
Il test dell'ictus parziale (PST) è una procedura di sicurezza progettata per verificare la prontezza operativa delle valvole di arresto di emergenza (ESD). A differenza dei tradizionali test a pausa, che richiede la chiusura completa della valvola e l'interruzione del processo—Il PST implica il spostare parzialmente la valvola (in genere il 10-30% del suo viaggio completo)Durante le normali operazioni. Ad esempio, una valvola a sfera ESD pneumatica potrebbe chiudere dal 100% aperto all'85% aperto a intervalli programmati. Questo movimento limitato consente agli ingegneri di:



Valutare l'integrità meccanica:Rilevare problemi come la stazione della valvola, il ritardo dell'attuatore o il degrado della tenuta.
Convalida i tempi di risposta:Assicurarsi che la valvola possa passare da una chiusura parziale a completa entro i tempi critici.
Mantenere la continuità del processo:Evitare costosi arresti mentre soddisfa i requisiti di test di sicurezza.

L'evoluzione di PST

Pre-PST era:Affidarsi di ispezioni manuali e test rari a tempo pieno, portando a guasti non rilevati.
Primi sistemi PST:Test automatizzati di base con raccolta di dati limitata (1990 -2000).
PST moderno:Integrazione con IoT industriale (IIoT), analisi predittiva e sistemi di sicurezza certificati SIL-3.

Come PST Opere

1.Attuazione automatizzata:
Un sistema di controllo innesca l'attuatore pneumatico per chiudere parzialmente la valvola a sfera. Il movimento è attentamente calibrato per evitare di interrompere il processo di flusso.
2.Collezione dei dati:
I sensori incorporati nella valvola o nell'attuatore (ad es. Sensori di posizione, sensori di coppia) registrano parametri critici come tempo di risposta, output di coppia e deviazione di viaggio.
3.Analisi diagnostica:
I dati vengono analizzati per identificare i primi segni di usura, disallineamento o altri guasti. Gli avvisi vengono generati se le prestazioni non rientrano soglie predefinite.


Applicazioni di PST nelle industrie critiche

1. Olio e gas
Piattaforme offshore:
PST garantisce che le valvole ESD sottomarini possano isolare le perdite di idrocarburi, anche in ambienti corrosivi per l'acqua di mare.
Reti di pipeline:
Il PST regolare impedisce il sequestro della valvola in sezioni remote e senza pilota di condutture.
2. Piante chimiche
Gestione del materiale pericoloso:
PST verifica che le valvole che controllano fluidi tossiche o infiammabili rimangono funzionali.
3. Generazione di energia
Strutture nucleari:
Il PST è fondamentale per le valvole che gestiscono i sistemi di refrigerante, dove il fallimento potrebbe portare a crolli.
4. Terminali di GNL
Valvole criogeniche:
Le valvole abilitate a PST di Athena resistono a temperature estreme (-196 ° C) mantenendo l'accuratezza diagnostica.

Perché PST è essenziale per le valvole di arresto di emergenza
I limiti dei test tradizionali

1.Rischi di test a grandezza naturale:
Richiede arresti di processo, portando a perdite di produzione.
Le frequenti chiusure complete accelerano l'usura sui componenti della valvola.
2.Ispezioni manuali:
Che richiede tempo, soggettivo e spesso inadeguato per rilevare problemi sottili.

Vantaggi chiave di PST

1.Disturbo del processo zero:
PST si verifica durante le normali operazioni, eliminando i tempi di inattività e mantenendo la produttività.
2.Rilevamento di guasti precoci:
Identifica questioni come la lenta risposta dell'attuatore o la corrosione dello stelo della valvola prima di compromettere la sicurezza.
3.Conformità normativa:
Soddisfa gli standard di sicurezza internazionali (ad es. IEC 61508, SIL-2/3) che impongono regolarieMergenzasTest della valvola Hutdown.
4.Durata della valvola estesa:
Riduce lo stress meccanico rispetto ai test a pieno tocco, preservando l'integrità della valvola.


Requisiti di progettazione perPalla pneumaticaValvole con PST

1.Attuazione robusta:
Gli attuatori pneumatici devono offrire un movimento preciso e ripetibile per colpi parziali. Le valvole ESD di Athena usanoDdoppiaAttuatori di recitazionecon sorgenti di fallimento per garantire prestazioni coerenti.
2.Sensori avanzati:
Sensori di posizione:Tracciare il disco della valvola o il movimento della palla in tempo reale.
Sensori di coppia:Monitorare la forza dell'attuatore per rilevare la resistenza da detriti o corrosione.
3.Integrazione del sistema di controllo:
Le sequenze PST sono gestite da controller logici programmabili (PLC) o sistemi strumentati di sicurezza (SIS), con dati registrati per i percorsi di audit.


Esempio di flusso di lavoro PST

1.Iniziazione:
Il SIS innesca un ciclo PST (ad es. Settimana o mensile) basato su programmi predefiniti.
2.Chiusura parziale:
L'attuatore pneumatico sposta la valvola alla posizione aperta del 90%.
3.Convalida delle prestazioni:
Il tempo di risposta viene confrontato con i valori di base.

Deviazioni> 5% Avvisi di manutenzione del trigger.

4.Reset:
La valvola ritorna nella sua posizione completamente aperta, riprendendo il normale funzionamento.

Limitazioni e mitigazioni

Drift di calibrazione del sensore:
La ricalibrazione regolare (ogni 6-12 mesi) garantisce l'accuratezza dei dati.
Rischi di sicurezza informatica:
La trasmissione dei dati crittografata e la segmentazione della rete proteggono i sistemi PST dalle violazioni.

Athena Engineering SRL - Produttore DiPpalla neumaticaValvola con PST

Mentre la tecnologia PST è al centro dell'attenzione, è importante evidenziare comeAthena Engineering SRLimplementa questa innovazione nelle sue valvole a sfera pneumatiche:

Design del fallimento:
Valvole predefinite in una posizione sicura (aperta/chiusa) durante la perdita di alimentazione o di alimentazione dell'aria.
Protocolli PST personalizzabili:
Regolare gli intervalli di test, le percentuali di ictus e i formati di reporting per allinearsi alle esigenze del cliente.
Certificazioni:
Conformi agli standard SIL-3, Atex e API 6D per ambienti pericolosi.
Supporto globale:
Athena fornisce servizi di monitoraggio remoto 24/7 per analizzare i dati PST e raccomandare la manutenzione proattiva.


I test parziali dell'ictus rappresentano uno spostamento del paradigma nel modo in cui le industrie si avvicinano all'affidabilità delle valvole. Unendo la diagnostica proattiva con la continuità operativa, PST non solo impedisce le catastrofi, ma migliora anche l'efficienza e la conformità. Man mano che tecnologie come AI e IoT si evolvono, PST diventerà ancora più parte integrante degli ecosistemi industriali intelligenti e sostenibili.

Athena Engineering SRLRimane in prima linea in questa rivoluzione, fornendo valvole a sfera pneumatiche abilitate a PST che combinano una dura durata con l'intelligenza all'avanguardia. Collabora con noi con i sistemi di sicurezza a prova di futuro e raggiungi l'eccellenza operativa.



Informazioni su Athena Engineering SRL

Athena Engineering SRL, con sede a Milano, in Italia, è leader a livello globale nella produzione di valvole industriali. Con eccesso10Anni di innovazione, siamo specializzati in soluzioni critiche per la sicurezza per le industrie petrolifere e di gas, chimica, energia e farmaceutica. Nostropalla pneumaticavalvole con PSTsono attendibili dalle aziende Fortune 500 per proteggere vite, beni e ambiente.

Se sei interessatopalla pneumaticavalvole con PSTo avere esigenze specifiche, sentiti libero di contattarci. Il nostro team è qui per aiutarti con consulenza professionale e soluzioni per supportare i tuoi progetti.
