Cos'è una valvola a aghi?

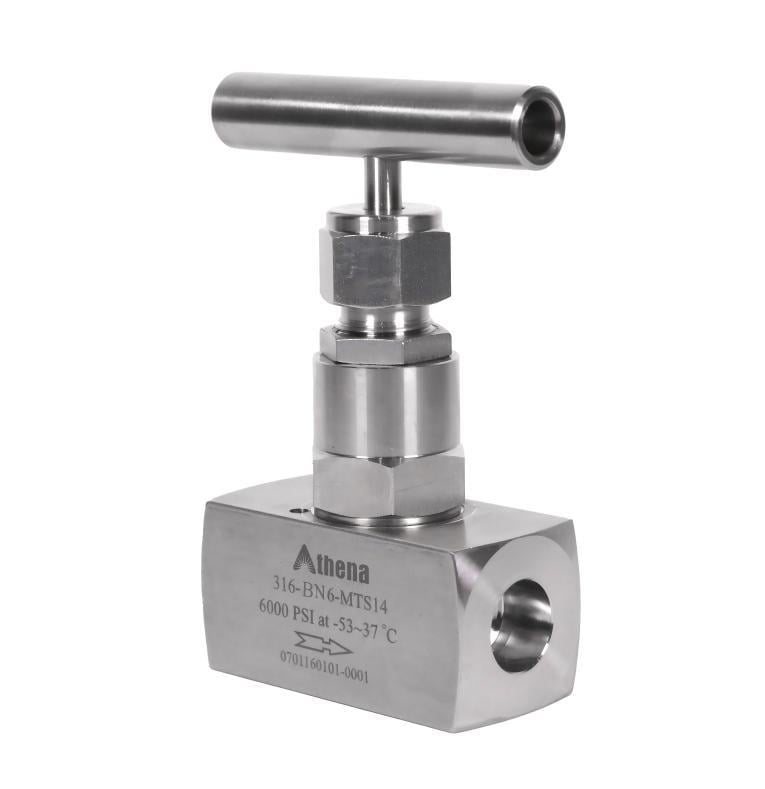

Valvola a aghi

Cos'è una valvola a aghi?
UNvalvola a aghiè un tipo di valvola di controllo del flusso che prende il nome dallo snella, ago - come la forma del suo membro di chiusura, ildisco. Questo design unico consente regolazioni estremamente fini della portata del fluido, rendendolo una scelta preferita nelle applicazioni in cui la precisione è essenziale.

La struttura di base di una valvola di ago è costituita da diversi componenti chiave. Il corpo della valvola funge da alloggiamento principale, in genere realizzato con materiali come acciaio inossidabile, acciaio al carbonio o ottone, a seconda dei requisiti di applicazione. L'acciaio inossidabile è spesso favorito per la sua eccellente resistenza alla corrosione, rendendolo adatto per la gestione di fluidi corrosivi, mentre l'acciaio al carbonio offre una buona resistenza e durata per l'uso industriale generale.

Il cuore della valvola a aghi è ildisco, che presenta una punta conica o a forma di ago. Questa punta è progettata per accoppiarsi con un sedile della valvola con precisione. Quando la valvola è chiusa, ildiscoLa punta è strettamente sigilla contro il sedile, impedendo che il fluido passa attraverso. Lo stelo, collegato al filedisco, trasferisce il movimento dall'attuatore (come una ruota a mano per il funzionamento manuale o un motore elettrico per sistemi automatizzati) aldisco, consentendo l'apertura e la chiusura della valvola.

Gli elementi di tenuta sono anche fondamentali in una valvola di ago. I materiali di imballaggio, solitamente realizzati in PTFE (politetrafluoroetilene) o grafite, vengono utilizzati attorno allo stelo per prevenire perdite. Questi materiali creano una tenuta stretta pur consentendo allo stelo di muoversi senza intoppi durante il funzionamento.

Le valvole di ago possono essere trovate in vari settori, da ambienti di laboratorio in cui è richiesto un dosaggio accurato delle sostanze chimiche, a grandi processi industriali in scala nei settori petrolifero e del gas, chimici e farmaceutici. La loro versatilità e precisione li rendono indispensabili in molti sistemi di gestione fluidi.

Come funziona una valvola a aghi?
Il funzionamento di avalvola a aghisi basa sul principio di controllo del flusso di fluido regolando le dimensioni dell'orifizio attraverso il quale passa il fluido. Quando la valvola è in posizione completamente chiusa, la punta conica deldiscoè saldamente seduto contro il sedile della valvola, creando una tenuta stretta e bloccando completamente il flusso di fluido.

Quando la valvola viene aperta, l'operatore gira la ruota della mano (nel caso del funzionamento manuale) o attiva l'attuatore (per le valvole automatizzate), che a sua volta ruota o solleva lo stelo. Questo movimento provoca ildiscoPer allontanarsi dal sedile, aumentando gradualmente le dimensioni dell'orifizio tra ildiscoe il sedile. Il fluido inizia quindi a fluire attraverso questa apertura.

La chiave della precisione della valvola a aghi risiede nella forma conica deldisco. Una piccola rotazione o movimento deldiscoPuò comportare una variazione significativa della dimensione dell'orifizio, specialmente a impostazioni di flusso basso. Ciò consente agli operatori di effettuare regolazioni molto fini della portata, consentendo un controllo preciso sulla quantità di fluido che passa attraverso la valvola.

Ad esempio, in un processo chimico in cui una concentrazione specifica di un reagente deve essere aggiunta a una miscela, è possibile utilizzare una valvola a aghi per soddisfare accuratamente il flusso del reagente. Regolando attentamente la posizione deldisco, gli operatori possono garantire che la quantità esatta del reagente venga introdotta nel flusso di processo, mantenendo l'integrità e la qualità del prodotto finale.

Anche la caduta di pressione attraverso la valvola dell'ago influisce sul suo funzionamento. Man mano che il fluido scorre attraverso l'orifizio ristretto, c'è una riduzione della pressione. Questa caduta di pressione è un fattore importante da considerare nella progettazione del sistema, in quanto può influire sulle prestazioni complessive del sistema di gestione del fluido. Gli ingegneri devono tenere conto di questa caduta di pressione durante il dimensionamento e la selezione di valvole di ago per applicazioni specifiche per garantire che il sistema funzioni in modo efficiente.

Vantaggi e svantaggi delle valvole dell'ago
Vantaggi
Controllo del flusso di precisione
Il vantaggio più significativo delle valvole di ago è la loro capacità di fornire una regolazione del flusso altamente precisa. La forma conicadiscoConsente le regolazioni minime della portata, rendendoli ideali per le applicazioni in cui l'accuratezza è fondamentale. Che si tratti di un laboratorio per esperimenti scientifici o in un processo di produzione per il controllo di qualità, le valvole di ago possono fornire la portata esatta richiesta.

Eccellenti prestazioni di tenuta
Le valvole di ago offrono eccellenti capacità di tenuta. Quando ildiscoè seduto contro il sedile della valvola, crea una guarnizione stretta, impedendo che la perdita del fluido venga controllato. Ciò è particolarmente importante quando si gestiscono sostanze pericolose, costose o reattive, in quanto garantisce la sicurezza e riduce il rischio di contaminazione o perdita di prodotto.

Resistenza ad alta pressione
Queste valvole sono progettate per resistere alle condizioni di pressione elevate. La solida costruzione del corpo della valvola e il meccanismo di tenuta affidabile consentono alle valvole dell'ago di funzionare efficacemente in condotte e sistemi in cui le pressioni possono essere estremamente elevate, come nell'industria petrolifera e del gas o nei sistemi idraulici.

Versatilità
Le valvole di ago possono essere utilizzate con un'ampia varietà di fluidi, inclusi gas, liquidi e alcuni fanghi. Sono anche disponibili in diversi tipi di connessione, come filettato, flangiato e saldato, consentendo una facile integrazione in vari sistemi di tubazioni in diversi settori.

Svantaggi
Capacità di flusso limitato
A causa del loro design, le valvole di ago hanno una dimensione dell'orifizio relativamente piccola, che limita la loro massima capacità di flusso. Ciò li rende meno adatti per applicazioni che richiedono flusso di fluido ad alto volume. In tali casi, possono essere necessarie valvole di dimensioni maggiori o valvole a aghi multiple in parallelo, aumentando la complessità e il costo del sistema.

Operazione lenta
Il processo di apertura e chiusura di una valvola a aghi, specialmente quando sono necessarie regolazioni precise, può essere tempo - consumo. La necessità di fare piccoli movimenti incrementali deldiscoPer ottenere la portata desiderata significa che potrebbero non essere la scelta migliore per le applicazioni in cui sono necessari rapidi cambiamenti nel flusso.

Sensibilità alla contaminazione
Il design di tolleranza fine diValvole di agoli rende sensibili ai contaminanti nel fluido. Anche piccole particelle possono rimanere intrappolate tra ildiscoe il sedile, causando perdite o danni alla valvola. Per mitigare questo, la corretta filtrazione e manutenzione del sistema fluido sono essenziali, aggiungendo al costo e alla complessità operativi complessivi.

Athena Engineering SRL: artigianato italiano nella produzione di valvole
Athena Engineering SRL, una produttore di valvole italiane con un ricco patrimonio, si impegna a fornire valvole di aghi di qualità.

Offriamo una vasta gamma di valvole di ago, progettate per soddisfare i requisiti specifici dei diversi settori. Che si tratti di un'applicazione di laboratorio ad alta precisione o di un ambiente industriale robusto, i nostri prodotti sono costruiti per funzionare in modo affidabile. Con particolare attenzione alla qualità, alla durata e all'innovazione, Athena Engineering SRL è il tuo partner di fiducia per tutte le esigenze delle valvole di ago.
