Guida alle valvole di ritegno a battente di tipo non ritorno

{{{sourceTextContent.subTitle}}}

Valvole di ritegno a battente

{{{sourceTextContent.description}}}

Nell'intricato arazzo dei processi industriali e dei sistemi di gestione dei fluidi, l'eroe non celebrato del controllo unidirezionale del flusso è la valvola di non ritorno, più comunemente nota come valvola di non ritorno. Il suo mandato apparentemente semplice - consentire il passaggio del fluido in una direzione impedendo con fermezza qualsiasi inversione indesiderata - è alla base della sicurezza, dell'efficienza e dell'integrità di innumerevoli operazioni. All'interno di questa variegata famiglia di regolatori di flusso, la valvola di ritegno a battente testimonia la potenza della semplicità meccanica, offrendo una soluzione robusta e spesso economica per prevenire il riflusso in un ampio spettro di applicazioni. Per sfruttare veramente le capacità delle valvole di ritegno a battente, è essenziale una comprensione approfondita del loro design, del loro funzionamento, dei loro vantaggi, dei loro limiti e della loro corretta implementazione.

La necessità fondamentale: Comprendere il ruolo delle valvole di non ritorno

Una valvola di non ritorno (valvola di ritegno) è una sentinella automatica all'interno di un condotto fluido, progettata per consentire il flusso esclusivamente in una direzione designata. A differenza delle valvole a comando manuale, che richiedono un'attivazione esterna, le valvole di ritegno rispondono autonomamente alle pressioni dinamiche esercitate dal fluido stesso. La loro funzione principale e indispensabile è la prevenzione del riflusso, un fenomeno che può innescare una cascata di conseguenze dannose. Il riflusso può causare danni ad apparecchiature sensibili come pompe e compressori, contaminazione dei processi a monte e dei fluidi immagazzinati, misurazioni di portata imprecise e persino situazioni pericolose come il ritorno di sostanze tossiche o corrosive nelle forniture di acqua potabile. L'intrinseco meccanismo di autoregolazione delle valvole di ritegno le rende un componente di sicurezza e operativo indispensabile in una vasta gamma di settori.
Il regno delle valvole di non ritorno comprende una vasta gamma di modelli, ognuno dei quali è stato meticolosamente progettato per rispondere a specifiche esigenze operative e caratteristiche dei fluidi. Sebbene la valvola di ritegno a battente rappresenti una categoria significativa e ampiamente utilizzata, è fondamentale riconoscere la sua posizione all'interno di questo panorama più ampio. Altri tipi prevalenti sono le valvole di ritegno ad alzata (con sottoprogetti come i ritegni a sfera, a pistone e a ugello), le valvole di ritegno wafer (disponibili nelle varianti a piastra singola, a doppia piastra e a disco inclinabile) e le valvole di ritegno silenziose (che si distinguono per la chiusura assistita da molla). La scelta del tipo di valvola di non ritorno più appropriato è una decisione critica che dipende da una valutazione meticolosa dei parametri specifici dell'applicazione, tra cui la natura del fluido trattato, gli intervalli di pressione e temperatura prevalenti, le portate previste e l'importanza fondamentale di prevenire il riflusso e di attenuare i problemi associati, come i dannosi picchi di pressione.
L'eleganza della funzionalità: Come si progettano e funzionano le valvole di ritegno oscillanti

La valvola di ritegno a battente incarna una filosofia di progettazione che privilegia la semplicità meccanica e la fornitura di un percorso relativamente libero per il flusso del fluido. La sua struttura fondamentale è incentrata su un meccanismo di chiusura a cerniera, un disco o battente che ruota per consentire il movimento in avanti del fluido e poi ritorna in posizione di riposo per bloccare efficacemente qualsiasi flusso inverso.

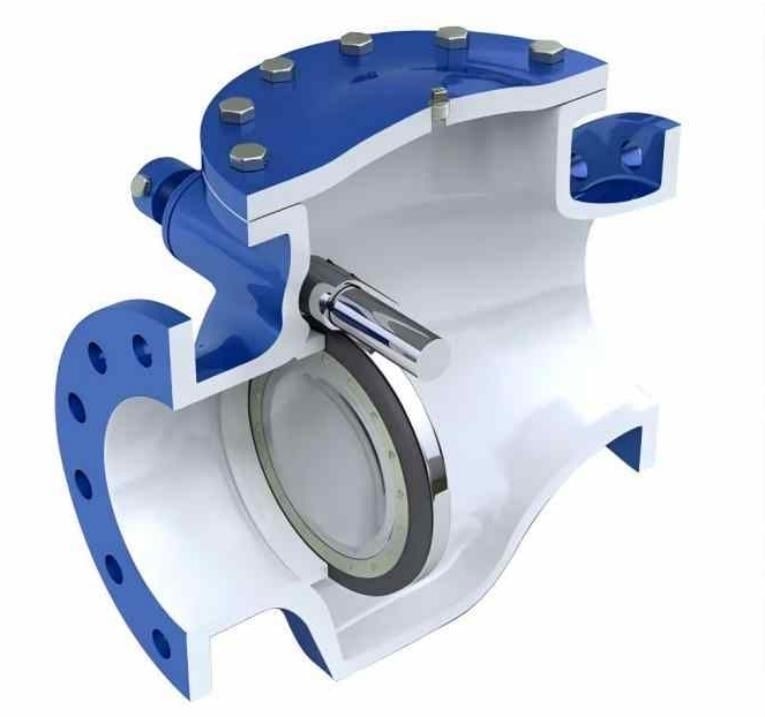

Componenti principali: L'anatomia di una tipica valvola di ritegno a battente comprende diversi componenti chiave che lavorano di concerto. Il corpo della valvola funge da alloggiamento strutturale principale e incorpora le connessioni di ingresso e uscita che facilitano l'integrazione nella tubazione. Il coperchio, una copertura rimovibile, fornisce un accesso essenziale al funzionamento interno della valvola, in particolare al disco e al meccanismo della cerniera. Il cuore della valvola è il disco incernierato (o clapet), un componente solido meticolosamente progettato per oscillare in apertura in caso di flusso in avanti e in chiusura per ostacolare il flusso inverso. Il disco è collegato al corpo della valvola tramite un perno di cerniera, un punto di rotazione cruciale che consente il necessario movimento di rotazione del disco. Infine, la sede è la superficie interna del corpo valvola, lavorata con precisione, contro la quale il disco entra in contatto, formando una tenuta ermetica che impedisce il riflusso del fluido. I materiali impiegati nella costruzione di questi componenti sono di fondamentale importanza e sono dettati dal fluido di servizio specifico e dalle condizioni operative previste. I materiali più comuni includono vari gradi di acciaio al carbonio (per applicazioni generiche e non corrosive), acciaio inossidabile (essenziale per ambienti corrosivi e applicazioni ad alta purezza), ghisa (spesso utilizzata per sistemi di acqua e acque reflue a bassa pressione) e materiali plastici specializzati come PVC, CPVC e PTFE (per servizi chimici specifici). La scelta oculata dei materiali determina direttamente la pressione e la temperatura nominale della valvola, la sua resistenza alla corrosione e all'erosione e la sua durata operativa complessiva.

Principio di funzionamento: il funzionamento di una valvola di ritegno a battente è una testimonianza dell'elegante interazione tra fluidodinamica e progettazione meccanica. Quando il fluido si avvicina alla valvola dal lato a monte con una pressione sufficiente, esercita una forza dinamica sulla faccia del disco. Questa forza, superando il peso intrinseco del disco e qualsiasi minima contropressione presente, fa sì che il disco oscilli verso l'alto e si allontani dalla sede della valvola. Questo movimento di rotazione crea un percorso relativamente aperto e senza restrizioni, consentendo al fluido di passare attraverso la valvola con un'impedenza minima. Finché il flusso in avanti viene mantenuto a una velocità e a una pressione adeguate, il disco rimane in posizione aperta, garantendo un passaggio fluido ed efficiente del fluido. Tuttavia, nel momento in cui il flusso in avanti cessa o, più criticamente, quando la pressione a valle supera quella a monte, nel tentativo di invertire il flusso, la forza di gravità che agisce sul disco e la contropressione che si sviluppa fanno oscillare il disco verso la sede della valvola. Una volta entrato in contatto con la sede, il disco forma una robusta barriera, impedendo in modo efficace e automatico qualsiasi flusso inverso del fluido attraverso la valvola. La pressione di apertura è un parametro operativo critico, che rappresenta la pressione minima a monte che deve essere esercitata per avviare l'apertura della valvola e superare le forze combinate dell'inerzia e del peso del disco.
Variazioni nella progettazione delle valvole di ritegno a battente: Sebbene il principio di funzionamento fondamentale rimanga invariato, le valvole di ritegno a battente sono disponibili in diverse varianti di design, ciascuna progettata per ottimizzare le prestazioni in base ai requisiti di applicazioni specifiche. Le valvole di ritegno a battente con cerniera superiore rappresentano la configurazione più comune e diffusa, caratterizzata dal fatto che il perno della cerniera si trova nella parte superiore del corpo della valvola. Questo design consente al disco di oscillare liberamente verso il basso sotto l'influenza della gravità, facilitando una chiusura affidabile e costante. Le valvole di ritegno a disco inclinabile rappresentano un perfezionamento sofisticato volto a mitigare gli effetti potenzialmente dannosi del colpo d'ariete. Queste valvole sono caratterizzate da un disco tipicamente a forma di cupola e montato su un punto di rotazione centrale. Questo design offre una distanza di corsa significativamente più breve per il disco e di conseguenza una chiusura più rapida rispetto ai design tradizionali con chiusura dall'alto, riducendo così l'entità dei picchi di pressione durante l'inversione del flusso. Il movimento di inclinazione contribuisce anche a rendere più fluido il percorso del flusso quando la valvola è aperta, riducendo potenzialmente la caduta di pressione attraverso la valvola. Inoltre, le valvole di ritegno a Y sono progettate con una configurazione del corpo più obliqua o angolata. Questa modifica progettuale mira a minimizzare ulteriormente la caduta di pressione, fornendo un percorso di flusso meno tortuoso e più diretto attraverso la valvola. Queste variazioni progettuali sottolineano i continui sforzi del settore della produzione di valvole, esemplificati da aziende come Athena Engineering, per adattare e ottimizzare il principio di base delle valvole di ritegno a battente per migliorare le prestazioni, affrontare sfide operative specifiche e soddisfare le esigenze in continua evoluzione delle diverse applicazioni industriali. Athena Engineering, come molti altri rinomati produttori di valvole, offre probabilmente una gamma di design di valvole di ritegno a battente adatti a diversi valori di pressione, materiali e condizioni di servizio, a testimonianza dell'impegno dell'industria a fornire soluzioni di controllo del flusso versatili e affidabili.
Evidenziare i punti di forza delle valvole di ritegno a battente

Le valvole di ritegno oscillanti offrono un'interessante serie di vantaggi che contribuiscono alla loro diffusa adozione in una moltitudine di settori. Il loro punto di forza principale è la bassa perdita di carico intrinseca. Quando il disco incernierato è completamente aperto dal flusso in avanti, di solito presenta un'apertura quasi totale, riducendo al minimo l'ostruzione al flusso del fluido e di conseguenza riducendo le perdite di energia all'interno del sistema. Questa caratteristica le rende particolarmente adatte alle applicazioni che prevedono il trasporto di grandi volumi di fluido, dove la minimizzazione delle perdite di pressione si traduce direttamente in un significativo risparmio energetico e in una maggiore efficienza del sistema. Inoltre, le valvole di ritegno a battente presentano una notevole versatilità nella gestione dei fluidi, essendo in grado di gestire efficacemente un'ampia gamma di liquidi e gas. Sebbene siano generalmente più adatte a fluidi relativamente puliti, alcuni modelli robusti possono gestire anche alcuni fanghi e fluidi contenenti particolato, a seconda della consistenza e della natura abrasiva dei solidi. L'idoneità per tubazioni di grande diametro è un altro vantaggio significativo. Il design semplice ma robusto delle valvole di ritegno a battente si adatta bene a dimensioni maggiori, rendendole una scelta comune e affidabile nelle condotte principali delle reti di distribuzione dell'acqua, delle linee di trasmissione del petrolio e del gas e dei sistemi di gestione delle acque reflue. Anche la relativa semplicità di costruzione e manutenzione delle valvole di ritegno a battente è interessante per gli utenti finali. Con un minor numero di parti in movimento rispetto a valvole di ritegno più complesse, sono generalmente più facili da installare e mantenere, e spesso richiedono conoscenze e strumenti meno specializzati per la manutenzione ordinaria. Infine, per la prevenzione di base del riflusso in applicazioni meno impegnative, dove non è fondamentale una tenuta rigorosa e il colpo d'ariete è meno preoccupante, le valvole di ritegno a battente possono spesso offrire una soluzione più economica rispetto a tipi di valvole di ritegno più sofisticate e specializzate.
Limitazioni e potenziali problemi delle valvole di ritegno a battente

Nonostante i numerosi vantaggi e l'utilità diffusa, le valvole di ritegno a battente non sono prive di limitazioni e possono essere soggette a determinati problemi operativi se non vengono selezionate con cura, installate correttamente e fatte funzionare secondo i parametri di progetto. Uno dei problemi più significativi associati alle valvole di ritegno a battente è la loro intrinseca suscettibilità al colpo d'ariete (slamming). Questo fenomeno potenzialmente dannoso si verifica quando il flusso del fluido in una tubazione si arresta improvvisamente o inverte bruscamente la direzione. Il disco relativamente pesante di una valvola di ritegno a battente, con la sua inerzia intrinseca e la distanza spesso più lunga dalla sede, continua a muoversi sotto la propria spinta e quindi sbatte con forza contro la sede della valvola. Questa chiusura rapida e vigorosa genera un'ondata di alta pressione, spesso accompagnata da rumori e vibrazioni significativi e potenzialmente dannosi, che possono portare a un guasto prematuro della valvola stessa, alla rottura delle tubazioni adiacenti e al danneggiamento delle apparecchiature collegate. La probabilità e la gravità del colpo d'ariete sono influenzate da una complessa interazione di fattori, tra cui la velocità di variazione del flusso, la lunghezza complessiva della tubazione e le dimensioni e il peso specifici del disco della valvola.
Un altro potenziale problema operativo è il chattering del disco. Questo si verifica quando il flusso di fluido attraverso la valvola è instabile o presenta caratteristiche pulsanti, in particolare a basse velocità di flusso o quando la valvola è sovradimensionata per l'applicazione specifica. La pressione fluttuante può far sì che il disco si apra e si chiuda ripetutamente e rapidamente contro la sede della valvola, generando un rumore indesiderato e portando a un'usura accelerata dei componenti critici, come il perno della cerniera, il disco stesso e le superfici della sede. Questo vibrare può compromettere la capacità di tenuta della valvola e ridurne significativamente la durata operativa. Le valvole di ritegno a battente standard, con la loro tipica sede metallo-metallo, possono anche presentare limiti di tenuta rispetto ad altre valvole di ritegno che incorporano materiali di sede resilienti. Raggiungere una tenuta a bolla d'aria può essere difficile, soprattutto a basse contropressioni o in presenza di piccole quantità di particolato che possono rimanere intrappolate sulle superfici di tenuta. Inoltre, le valvole di ritegno a battente mostrano un certo grado di sensibilità all'orientamento dell'installazione. Per ottenere prestazioni ottimali e una chiusura affidabile assistita dalla forza di gravità, sono generalmente progettate per essere installate in tubazioni orizzontali con il perno della cerniera orientato orizzontalmente e tipicamente sopra la linea centrale del tubo. L'installazione verticale, in particolare in caso di flusso discendente, può impedire la chiusura corretta e tempestiva del disco, compromettendo potenzialmente l'efficacia della valvola nel prevenire il riflusso. Infine, il movimento oscillante che caratterizza il funzionamento della valvola può portare, per periodi prolungati, all'usura delle parti mobili, in particolare del perno della cerniera e del punto di rotazione del disco. Questa usura graduale può provocare un aumento delle perdite, l'incollamento del disco o altre forme di malfunzionamento meccanico.
Fattori che influenzano la scelta della valvola di ritegno a battente

La scelta della valvola di ritegno a battente più appropriata per un'applicazione specifica richiede una considerazione meticolosa di diversi fattori critici. Il tipo di fluido da trattare e le sue proprietà intrinseche, tra cui la viscosità, la temperatura di esercizio, la compatibilità chimica con i materiali di costruzione della valvola e la presenza di solidi in sospensione o particelle abrasive, sono di fondamentale importanza. La pressione e la temperatura di esercizio previste per il sistema devono rientrare nei valori nominali di pressione e temperatura della valvola per garantire un funzionamento sicuro e affidabile a lungo termine. La portata e la velocità previste del fluido che attraversa la valvola sono fondamentali per un corretto dimensionamento, in modo da garantire che il disco si apra completamente senza causare eccessive perdite di carico e si chiuda efficacemente senza provocare slamming o chattering. La caduta di pressione accettabile attraverso la valvola deve essere attentamente bilanciata rispetto alla necessità primaria di un'efficace prevenzione del riflusso e all'efficienza energetica complessiva del sistema. Una valutazione approfondita del potenziale di colpo d'ariete all'interno del sistema è fondamentale, in particolare nei sistemi caratterizzati da tubazioni lunghe o dal potenziale di rapidi cambiamenti di flusso. I requisiti specifici di tenuta dell'applicazione determineranno se una valvola di ritegno a battente standard con sede metallo-metallo è sufficiente o se è necessario un design di tenuta più stretto, magari con una sede resiliente. Anche l'orientamento fisico della tubazione e gli eventuali vincoli di spazio nell'ambiente di installazione possono influenzare l'idoneità di una valvola di ritegno a battente. Infine, anche le considerazioni sui costi, il bilanciamento tra il prezzo di acquisto iniziale e i costi operativi e di manutenzione previsti a lungo termine, e la stretta osservanza degli standard e delle specifiche del settore sono aspetti integranti del processo di selezione delle valvole.
Conclusioni

In conclusione, le valvole di ritegno a battente, con il loro design essenziale ma efficace e la loro semplicità intrinseca, rimangono una pietra miliare nel vasto panorama dei sistemi di movimentazione dei fluidi. La loro capacità di fornire una prevenzione affidabile del riflusso con un'ostruzione minima del flusso le rende una scelta preferenziale in numerose applicazioni, in particolare quelle che coinvolgono tubazioni di grande diametro e fluidi relativamente puliti. Tuttavia, la loro intrinseca suscettibilità ai colpi d'ariete e le potenziali limitazioni nel raggiungere una tenuta assoluta a bolla d'aria richiedono un'attenta considerazione durante le fasi di selezione e implementazione. Attenendosi diligentemente alle migliori pratiche per l'installazione e la manutenzione e sviluppando una conoscenza approfondita delle loro sfumature operative e delle potenziali insidie, ingegneri e tecnici possono sfruttare efficacemente l'utilità duratura delle valvole di ritegno a battente per garantire l'integrità e l'efficienza a lungo termine dei loro sistemi di fluidi critici. Sebbene altri tipi di valvole di non ritorno offrano vantaggi specifici per particolari esigenze applicative, la valvola di ritegno a battente, se applicata con giudizio e sottoposta a una manutenzione meticolosa, continua a svolgere un ruolo vitale e indispensabile come guardiano fondamentale del controllo unidirezionale del flusso in un ampio spettro di attività industriali.
