Quali sono le cause di una membrana difettosa su una valvola?

{{{sourceTextContent.subTitle}}}

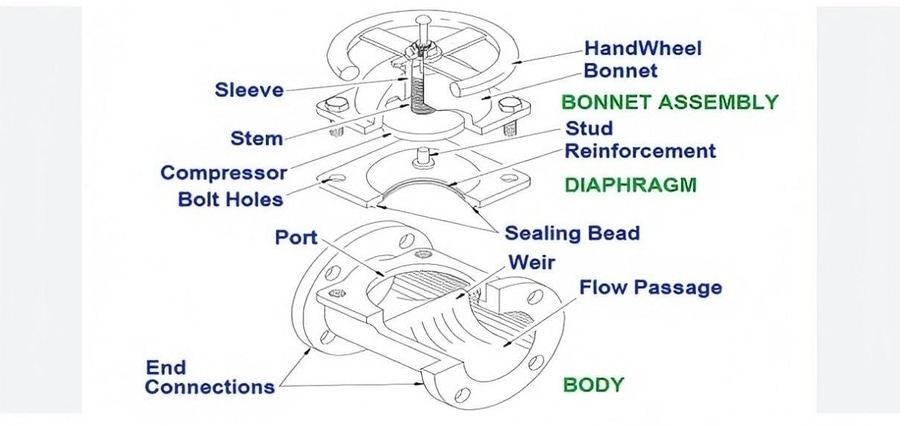

Valvola a membrana

{{{sourceTextContent.description}}}

Le valvole a membrana svolgono un ruolo fondamentale in molti settori, tra cui quello farmaceutico, alimentare e delle bevande, del trattamento delle acque, del trattamento chimico e delle biotecnologie. Il componente principale che rende queste valvole uniche per le applicazioni igieniche e corrosive è il diaframma stesso. Agendo come una guarnizione flessibile, il diaframma isola il fluido di processo dalle parti mobili della valvola, impedendo la contaminazione e fornendo un controllo preciso del flusso.
Tuttavia, i diaframmi sono soggetti a usura e danni che possono compromettere le prestazioni della valvola e la sicurezza del sistema. Un "diaframma difettoso" si riferisce a un diaframma che si è deteriorato, strappato, deformato o che ha perso la capacità di tenuta, causando perdite o guasti. Capire quali sono le cause dei danni ai diaframmi è essenziale per gli utenti che vogliono massimizzare la durata di vita delle valvole, ridurre i costi di manutenzione ed evitare tempi di fermo imprevisti.
Athena Engineering S.r.l., con sede in Italia, è un produttore di valvole a membrana riconosciuto a livello mondiale, noto per i rigorosi controlli di qualità, i materiali pregiati delle membrane e i progetti avanzati delle valvole che riducono al minimo i rischi di danneggiamento delle membrane. Questo articolo esplora le cause principali dei guasti ai diaframmi, come identificare i sintomi e le migliori pratiche per la prevenzione, con approfondimenti sull'approccio di Athena alla durata e all'affidabilità.

Cause comuni di guasto del diaframma

Il cedimento del diaframma è dovuto a una serie di fattori, spesso correlati tra loro. Queste cause possono essere ampiamente raggruppate in categorie meccaniche, chimiche, operative e legate all'installazione:
1. Invecchiamento del materiale e degrado chimico

La maggior parte delle valvole a diaframma utilizza elastomeri come EPDM, FKM (Viton) o PTFE per bilanciare flessibilità e resistenza chimica. Tuttavia, questi materiali si degradano naturalmente nel tempo a causa dell'esposizione a sostanze chimiche aggressive, raggi UV, temperature estreme e agenti ossidativi.
Attacco chimico: Alcuni fluidi aggressivi (acidi forti, solventi, ossidanti) possono causare il rigonfiamento, l'infragilimento o la fessurazione superficiale dei diaframmi, indebolendone le proprietà di tenuta.
Invecchiamento termico: L'esposizione prolungata a temperature superiori ai valori nominali del diaframma accelera l'indurimento e la perdita di elasticità, provocando crepe o rotture durante il funzionamento.
Danni da raggi UV/Ozono: Nelle valvole all'aperto o conservate in modo improprio, l'esposizione ai raggi UV può causare la rottura dell'elastomero.
Athena Engineering S.r.l. combatte questi rischi selezionando miscele di elastomeri di alta qualità e rivestimenti in PTFE ottimizzati per condizioni chimiche e termiche specifiche. I loro diaframmi sono sottoposti a test di invecchiamento accelerato per garantire l'integrità a lungo termine.
2. Pressione di esercizio eccessiva e picchi di pressione

I diaframmi sono progettati per resistere a specifici valori di pressione. Un funzionamento al di sopra di questi limiti o improvvisi picchi di pressione possono deformare o rompere il diaframma.
Picchi di pressione: Gli shock idraulici, i colpi d'ariete o le pulsazioni sollecitano il diaframma, causando microstrappi o cricche da fatica.
Sovrapressurizzazione: Il funzionamento continuo oltre la pressione nominale può causare deformazioni permanenti o lo scoppio del diaframma.
Le valvole Athena sono progettate con margini di sicurezza per la pressione e possono essere abbinate a smorzatori o regolatori di pressione per attenuare i picchi. Le specifiche di pressione e le certificazioni di prova aiutano gli utenti a selezionare le valvole più adatte alle condizioni del sistema.
3. Intrappolamento di particelle estranee o graniglia

Piccoli solidi o detriti intrappolati tra il diaframma e la sede della valvola possono causare abrasioni, perforazioni o usura irregolare del diaframma.
Usura abrasiva: Le particelle si infrangono contro il diaframma durante il ciclo, assottigliando il materiale e causando perdite.
Forature o strappi: Le particelle taglienti possono penetrare nel diaframma, creando percorsi diretti per le perdite.
Si tratta di una modalità di guasto comune nelle applicazioni di trattamento delle acque reflue o dei liquami. Athena raccomanda l'installazione di filtri a monte per ridurre il particolato e offre opzioni di elastomeri resistenti all'abrasione per gli ambienti più difficili.
4. Errori di installazione e sollecitazioni meccaniche

Pratiche di installazione non corrette sottopongono i diaframmi a sollecitazioni irregolari o eccessive, riducendone la durata.
Caricamento a punti: Un serraggio non uniforme dei bulloni dei morsetti del diaframma o dei bulloni del cofano può distorcere o schiacciare il bordo del diaframma.
Disallineamento: Il posizionamento errato del diaframma o il disallineamento dell'attuatore causano un'usura o un affaticamento non uniformi.
Serraggio eccessivo: Una coppia eccessiva sui bulloni di serraggio danneggia il materiale del diaframma.
Athena Engineering fornisce manuali di installazione dettagliati e specifiche di coppia, assicurando che i diaframmi siano montati in modo uniforme e corretto. I progetti delle valvole riducono al minimo i carichi puntuali utilizzando morsetti centralizzati per i diaframmi e componenti modulari.
5. Fatica meccanica dovuta a cicli elevati

Nelle linee di processo con frequenti cicli di valvole o strozzature, i diaframmi subiscono flessioni ripetute che possono indurre un affaticamento meccanico.
Fatica da flessione: La flessione costante riduce lo spessore e l'elasticità del diaframma.
Cricche da fatica: Si sviluppano nei punti di concentrazione delle sollecitazioni e portano alla rottura.
Athena verifica la durata dei diaframmi in condizioni operative simulate e pubblica i dati relativi ai cicli, aiutando gli utenti a pianificare in modo proattivo la sostituzione dei diaframmi.
6. Limiti di sovraapertura e corsa impropria

L'azionamento della valvola oltre i limiti di corsa previsti allunga il diaframma, causando delaminazione o lacerazioni.
Eccessiva corsa: Gli attuatori o gli operatori manuali che forzano l'apertura eccessiva del diaframma possono allungare eccessivamente l'elastomero o il rivestimento in PTFE del diaframma.
Sottocorsa: La mancata chiusura completa provoca squilibri di pressione e zone di usura non uniformi.
Le valvole Athena sono dotate di limitatori di corsa e guide di calibrazione dell'attuatore per prevenire l'eccessiva estensione del diaframma.
Sintomi e segni di un diaframma difettoso

L'individuazione precoce di un diaframma guasto può evitare danni costosi o tempi di fermo. I segni più comuni sono
Strappi o rigonfiamenti visibili: Ispezionare i bordi o il centro del diaframma per verificare la presenza di crepe, deformazioni o rigonfiamenti.
Perdite sulla sede o sul coperchio: La fuoriuscita di fluido oltre il diaframma o intorno alla guarnizione del coperchio indica un guasto alla tenuta.
Problemi di prestazioni della valvola: Difficoltà di apertura/chiusura, controllo del flusso incoerente o incollamento.
Rumore o vibrazioni: Suoni insoliti durante il funzionamento possono segnalare la fluttuazione del diaframma o componenti allentati.
Anomalie di pressione: Cali o picchi di pressione inaspettati durante il ciclo possono essere collegati a danni al diaframma.
Il design modulare del diaframma delle valvole Athena facilita l'ispezione visiva e la rapida sostituzione.
Impatto di un diaframma difettoso sulle prestazioni della valvola e del sistema

Un diaframma compromesso ha un impatto che va oltre la valvola stessa:
Rischi di perdite: La contaminazione o il rilascio di fluidi pericolosi comporta rischi per la sicurezza e l'ambiente.
Riduzione del controllo: L'impossibilità di regolare il flusso interrompe la coerenza del processo.
Stress dell'attuatore: Un diaframma difettoso affatica gli attuatori, causando guasti prematuri.
Aumento dei costi di manutenzione: Le frequenti sostituzioni e le riparazioni di emergenza comportano un aumento dei tempi di inattività.
Per le applicazioni critiche, le valvole Athena sono progettate per minimizzare i rischi di guasto, riducendo l'impatto sull'intero sistema.
Le migliori pratiche per prevenire il danneggiamento del diaframma

1. Selezionare il materiale del diaframma giusto

Scegliere materiali compatibili con i fluidi di processo, la temperatura e la pressione:
EPDM: adatto per acqua, vapore e sostanze chimiche leggere.
FKM/Viton: Eccellente resistenza chimica per oli, solventi e acidi.
Rivestito in PTFE: Resistenza chimica e tolleranza alla temperatura superiori per fluidi aggressivi.
Athena offre materiali per diaframmi su misura per le esigenze di ogni settore.
2. Gestire la pressione in modo efficace

Utilizzate smorzatori di pulsazioni e regolatori di pressione per evitare picchi.
Evitate le teste morte o il blocco del flusso, che possono causare l'accumulo di pressione.
Monitorare la pressione del sistema e installare allarmi per rilevare le anomalie.
3. Controllo dell'ingresso del particolato

Installare filtri a monte.
Risciacquare regolarmente i sistemi per ridurre l'accumulo di solidi.
4. Seguire le corrette procedure di installazione

Rispettare rigorosamente le specifiche di coppia e serrare uniformemente i morsetti.
Assicurarsi che il diaframma sia centrato e l'attuatore allineato.
Istruire il personale di manutenzione sulla corretta manipolazione.
5. Rispettare i limiti di corsa e le raccomandazioni di ciclaggio

Calibrare gli attuatori per evitare corse eccessive.
Limitare i cicli della valvola, ove possibile, o utilizzare valvole progettate per applicazioni ad alto ciclo.
6. Programmare la manutenzione preventiva e la sostituzione dei diaframmi

Stabilire intervalli di ispezione in base alle condizioni operative.
Tenere a portata di mano i diaframmi di ricambio OEM.
Athena supporta i clienti con programmi di manutenzione e disponibilità di parti di ricambio in tutto il mondo.
Athena Engineering S.r.l.: Standard di qualità e affidabilità dei diaframmi

Athena Engineering S.r.l. è leader di mercato con valvole a membrana che combinano materiali pregiati, design superiore e un'ampia garanzia di qualità:
Diaframmi di alta qualità: Miscele elastomeriche rivestite in PTFE, selezionate per una specifica resistenza chimica e alla temperatura.
Gruppi di membrane modulari: Progettati per una distribuzione uniforme del carico e per ridurre al minimo le sollecitazioni puntuali.
Test approfonditi: Tra cui invecchiamento accelerato, fatica ciclica, resistenza chimica e test di tenuta.
Documentazione e tracciabilità: Certificati di prova completi e tracciabilità dei materiali inclusi in ogni valvola.
Design igienico: Valvole senza gambe morte e completamente drenabili per prevenire la contaminazione e facilitare la pulizia.
L'impegno di Athena per la longevità e le prestazioni dei diaframmi riduce i rischi per l'utente e i costi di manutenzione.
Guida alla risoluzione dei problemi: Identificazione dei problemi del diaframma

In caso di problemi, un approccio diagnostico strutturato aiuta a individuare i guasti legati al diaframma:
Ispezione visiva: Cercare i danni fisici sulla superficie del diaframma e sui bordi di serraggio.
Test di funzionamento: Far funzionare la valvola a pressione normale per valutare la scorrevolezza e l'integrità della tenuta.
Test di tenuta: Utilizzare il rilevamento di bolle o il decadimento della pressione per confermare le perdite attraverso la sede o il coperchio.
Controlli di corsa e pressione: Verificare che la valvola si apra/chiuda entro i limiti di progetto.
Analisi dei fluidi di processo: Verificare la presenza di elementi corrosivi o di particolati che accelerano l'usura.
Il supporto tecnico di Athena assiste i clienti nella risoluzione dei problemi e offre una rapida spedizione di diaframmi OEM per la sostituzione.
Casi e soluzioni

Caso 1: rottura frequente del diaframma a causa di picchi di pressione

Soluzione: Athena ha riprogettato il morsetto dell'attuatore e ha consigliato degli smorzatori di pressione, evitando che si ripetesse.
Caso 2: Danni da abrasione dovuti alla graniglia presente nell'alimentazione delle acque reflue

Soluzione: Installazione di un filtro a monte e passaggio a un materiale della membrana resistente all'abrasione.
Caso 3: Delaminazione del diaframma causata da un'apertura eccessiva

Soluzione: Calibrazione dei limiti di corsa e installazione di arresti dell'attuatore, per garantire la protezione del diaframma.
Raccomandazioni di manutenzione per gli utenti

Eseguire ispezioni di routine per verificare la presenza di perdite e usura meccanica ogni 3-6 mesi.
Registrare i cicli di vita del diaframma e le condizioni operative.
Utilizzare diaframmi di ricambio originali Athena per garantire la compatibilità e la garanzia.
Istruire le squadre di manutenzione sulla corretta installazione e sulle specifiche di coppia.
Mantenere un inventario di diaframmi di ricambio e componenti critici.
Sommario

I diaframmi difettosi delle valvole sono causati principalmente da degrado chimico, sovraccarico di pressione, abrasione del particolato, installazione impropria, affaticamento meccanico e sovraccarico di pressione. La comprensione di queste cause consente agli utenti di adottare misure preventive e di prolungare la durata della valvola.
La scelta di valvole a membrana di alta qualità da parte di fornitori affidabili come Athena Engineering S.r.l. garantisce l'accesso a materiali di prima qualità, progetti testati, documentazione accurata e assistenza globale affidabile.
Lista di controllo per l'acquirente

Selezionare i materiali dei diaframmi compatibili con i fluidi e le temperature.
Monitorare e gestire le pressioni e i picchi di pressione del sistema.
Installare filtri o filtri a monte per ridurre al minimo i danni da particolato.
Seguire con precisione le istruzioni di installazione e le specifiche di coppia degli OEM.
Evitare di superare i limiti di corsa del diaframma.
Eseguire ispezioni regolari e sostituzioni proattive.
Procuratevi diaframmi OEM e assistenza da fornitori come Athena Engineering S.r.l.
Se desiderate un fornitore di valvole a diaframma impegnato nell'eccellenza, nella durata e nell'assistenza, Athena Engineering S.r.l. si distingue come partner affidabile per aiutarvi a evitare guasti alle valvole a diaframma e a mantenere le operazioni di processo regolari.
