Una panoramica delle valvole a farfalla a tripla sfalsatura

{{{sourceTextContent.subTitle}}}

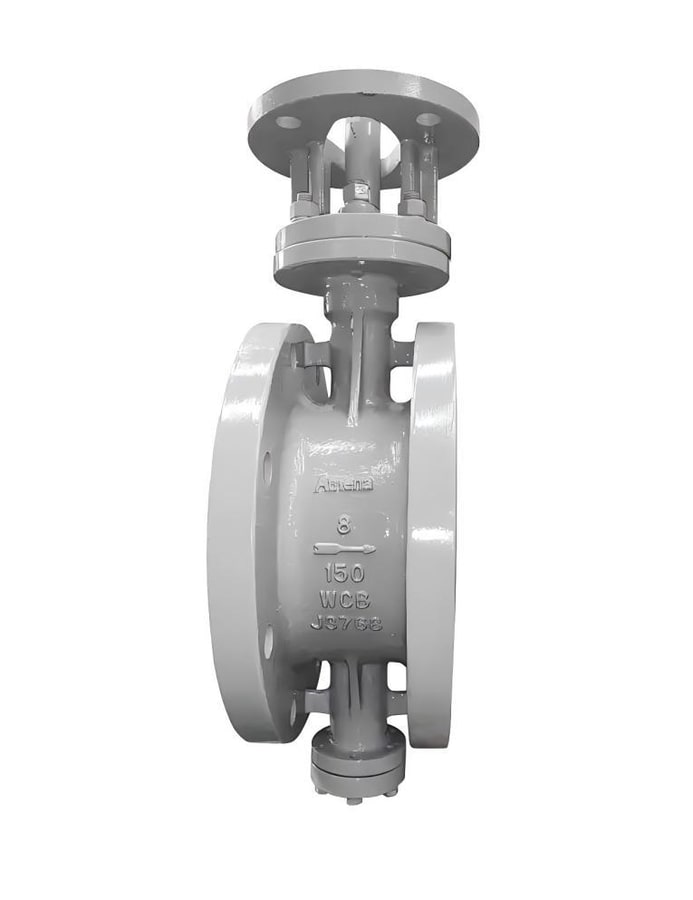

Valvole a farfalla a triplo offset

{{{sourceTextContent.description}}}

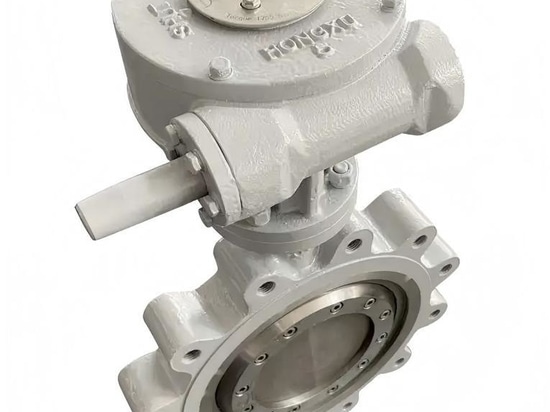

Comprensione delle valvole a farfalla a triplo offset

Le valvole a farfalla sono un tipo di valvola a quarto di giro comunemente utilizzata per regolare il flusso dei fluidi. La valvola a farfalla a triplo offset porta avanti questo concetto con un design innovativo. A differenza delle valvole a farfalla tradizionali, che hanno un semplice disco rotante per la chiusura, le valvole a farfalla a triplo offset incorporano tre livelli distinti di eccentricità:

Prima eccentricità: L'albero della valvola è posizionato in modo decentrato rispetto alla linea centrale del corpo della valvola. Questo garantisce una tenuta più stretta e una minore usura degli elementi di tenuta durante l'apertura e la chiusura.
Seconda eccentricità: L'albero della valvola è posizionato leggermente fuori dall'asse perpendicolare al piano della sede della valvola. Questa caratteristica riduce l'attrito e l'usura durante il funzionamento, prolungando la durata della valvola.
Terza eccentricità: La superficie di tenuta del disco è progettata in forma conica, consentendo al disco di sganciarsi completamente dalla sede della valvola senza alcun attrito. Questo design consente di ottenere una chiusura a tenuta di bolla e un'usura minima.
Tipi di valvole a farfalla a triplo offset

le valvole a farfalla a triplo offset possono essere classificate nei seguenti tipi:

Valvole a farfalla a triplo sfalsamento con sede metallica: Caratterizzate da una sede e da un disco di tenuta in metallo, queste valvole hanno eccellenti prestazioni di tenuta e sono resistenti alle alte temperature e ai fluidi corrosivi.
Valvole a farfalla a triplo sfalsamento con sede morbida: le valvole a farfalla a triplo sfalsamento con sedi e dischi di tenuta morbidi sono realizzate con materiali resilienti come la gomma o il PTFE, garantendo così una tenuta affidabile e una chiusura a tenuta di bolla.

Costruzione e componenti

le valvole a farfalla a triplo sfalsamento sono costituite da diversi componenti chiave:

Corpo della valvola: Solitamente è realizzato in materiali fusi o forgiati, come acciaio al carbonio, acciaio inossidabile o leghe esotiche. Il corpo è progettato per resistere alle condizioni di pressione e temperatura del fluido.
Disco della valvola: Il disco, noto anche come farfalla, è collegato all'albero della valvola. È caratterizzato dalla terza eccentricità, che consente una tenuta ermetica e un attrito minimo durante il funzionamento.
Albero della valvola: Questo componente è responsabile della trasmissione della coppia dall'attuatore al disco. È progettato per sopportare le sollecitazioni della rotazione e del movimento.
Anello della sede: l'anello della sede è il punto in cui il disco entra in contatto per ottenere una tenuta ermetica. Spesso è realizzato in materiali come metallo o elastomeri per adattarsi alle diverse applicazioni.
Attuatore: L'attuatore, che può essere pneumatico, elettrico, idraulico o manuale, controlla l'apertura e la chiusura della valvola. Converte l'energia in movimento per regolare la posizione della valvola.
Materiali di tenuta: Per garantire un funzionamento privo di perdite, vengono utilizzati materiali di tenuta in varie parti della valvola, come l'anello della sede, il disco e l'albero.

Principi di funzionamento delle valvole a farfalla a triplo offset

Le valvole a farfalla a triplo sfalsamento funzionano con un design a triplo sfalsamento. Poiché il disco ha una tripla eccentricità, consente al bordo di tenuta di allontanarsi dalla sede con un movimento non sfregante, simile a quello di una camma, garantendo una tenuta ermetica e a bolla d'aria contro la sede nonostante l'alta pressione. Il disco è completamente libero dal percorso del flusso quando la valvola è completamente aperta, con conseguente perdita di pressione minima e flusso non ostruito.

Applicazioni delle valvole a farfalla a triplo offset

le valvole a farfalla a triplo offset trovano applicazione in una vasta gamma di settori grazie alle loro caratteristiche di progettazione uniche:

Petrolio e gas: queste valvole sono utilizzate negli oleodotti per regolare il flusso di petrolio greggio, gas naturale e prodotti raffinati. La loro capacità di gestire condizioni di alta pressione e alta temperatura le rende adatte ad ambienti difficili.
Generazione di energia: le valvole a farfalla a triplo offset sono comunemente utilizzate nelle centrali elettriche per controllare il flusso di vapore e di altri fluidi nei sistemi di caldaie, nei circuiti dell'acqua di raffreddamento e nelle linee di alimentazione del carburante.
Chimica e petrolchimica: le valvole sono utilizzate negli impianti di lavorazione chimica per gestire il flusso di fluidi corrosivi. Il design a terza eccentricità riduce al minimo l'usura e previene le perdite, garantendo sicurezza ed efficienza.
Trattamento delle acque: Negli impianti di trattamento delle acque, queste valvole regolano il flusso di acqua e sostanze chimiche, offrendo un controllo preciso e una chiusura a tenuta di bolla.
Nautica: le valvole a farfalla a triplo offset sono utilizzate nella cantieristica navale per varie applicazioni, tra cui i sistemi di zavorra, i sistemi di raffreddamento e le linee di alimentazione.
Miniere: I processi minerari comportano il trasporto di materiali abrasivi e fanghi. Queste valvole sono in grado di resistere all'usura associata a tali applicazioni.

Vantaggi delle valvole a farfalla a triplo offset

Tenuta stagna: Il design a terza eccentricità garantisce una tenuta ermetica anche in condizioni di alta pressione, riducendo al minimo il rischio di perdite.
Basso attrito: Il design a triplo eccentrico riduce l'attrito durante il funzionamento della valvola, prolungandone la durata e riducendo i requisiti di manutenzione.
Capacità di gestire alte temperature e alte pressioni: Queste valvole sono in grado di gestire condizioni estreme, rendendole adatte a settori come quello del petrolio e del gas e della produzione di energia.
Flusso bidirezionale: le valvole a farfalla a triplo disassamento offrono capacità di chiusura bidirezionale, garantendo flessibilità nella direzione del flusso.
Design compatto: Il design compatto della valvola e il funzionamento a un quarto di giro la rendono adatta ad applicazioni con spazio limitato.

Considerazioni sulla scelta

Quando si sceglie una valvola a farfalla a triplo offset per un'applicazione specifica, è necessario considerare diversi fattori:

Tipo di fluido: Il tipo di fluido trasportato determina i materiali utilizzati per il corpo della valvola, il disco e gli elementi di tenuta.
Temperatura e pressione: la valvola deve essere scelta in base alle condizioni di temperatura e pressione previste per garantire un funzionamento sicuro ed efficace.
Dimensioni e portata: La dimensione della valvola deve essere scelta per soddisfare la portata richiesta senza causare eccessive cadute di pressione.
Connessioni finali: Le connessioni terminali della valvola devono corrispondere all'infrastruttura della condotta esistente.
Tipo di attuatore: La scelta dell'attuatore (pneumatico, elettrico, idraulico) dipende dal livello di automazione e dai requisiti di controllo del sistema.
Fattori ambientali: Considerare fattori ambientali quali atmosfere corrosive, sostanze abrasive e condizioni di installazione all'aperto.

In conclusione

le valvole a farfalla a triplo disassamento sono una testimonianza della costante innovazione nella tecnologia delle valvole. Le loro caratteristiche di progettazione uniche le rendono una scelta ideale per le applicazioni in cui sono essenziali una chiusura ermetica, un basso attrito e prestazioni elevate. Conoscendone la costruzione, i vantaggi e le applicazioni più adatte, ingegneri e professionisti possono prendere decisioni informate quando scelgono queste valvole per i loro sistemi. Che si tratti di gestire il flusso di fluidi nelle raffinerie di petrolio, nelle centrali elettriche o nelle unità di lavorazione chimica, la valvola a farfalla a triplo offset rappresenta una soluzione affidabile per le sfide del controllo dei fluidi.
