Soluzione di analisi del syngas di Cubic Instruments per le applicazioni di gassificazione del carbone

{{{sourceTextContent.subTitle}}}

Miglioramento del controllo della reazione, della valutazione della qualità del gas e della stabilità del processo grazie al sistema di analisi del syngas a infrarossi in tempo reale di Cubic Instruments

{{{sourceTextContent.description}}}

Il contesto: La gassificazione del carbone riceve una crescente attenzione industriale in India

L'India possiede una delle più grandi riserve di carbone al mondo, che rimane una risorsa nazionale importante per la produzione di energia e di combustibili industriali. Allo stesso tempo, i settori chimico e petrolchimico del Paese dipendono fortemente dalle importazioni di gas naturale liquefatto (LNG) e di gas naturale come materia prima per la produzione di fertilizzanti, metanolo e altri prodotti chimici a valle. Questa dipendenza dalle materie prime importate ha contribuito a far crescere l'interesse per la gassificazione del carbone, un processo che converte il carbone in gas di sintesi (syngas) composto principalmente da idrogeno e monossido di carbonio, che può servire sia come combustibile più pulito che come intermedio per la produzione chimica.

Negli ultimi anni la gassificazione del carbone ha attirato un crescente sostegno da parte dei governi. Sono stati annunciati programmi di sostegno finanziario per progetti di gassificazione del carbone e della lignite e le agenzie governative hanno collaborato con le associazioni industriali per organizzare attività di sensibilizzazione che presentino i percorsi tecnologici disponibili e sostengano lo sviluppo di progetti in fase iniziale. Il Ministero del Carbone, insieme alla Federazione delle Camere di Commercio e dell'Industria indiane (FICCI), ha condotto roadshow incentrati sulle tecnologie di gassificazione di superficie e sotterranea per facilitare l'impegno degli utenti industriali e degli stakeholder commerciali. È stato inoltre delineato un obiettivo nazionale di 100 milioni di tonnellate di gassificazione del carbone all'anno entro il 2030, che rafforza la crescente enfasi sull'espansione della capacità di gassificazione e sull'accelerazione dell'adozione della tecnologia in tutti i settori industriali.

Le sfide: Variabilità del processo e instabilità della qualità del gas nella gassificazione del carbone

La gassificazione del carbone procede attraverso una serie di reazioni termochimiche che rispondono fortemente alle proprietà del carbone e alle condizioni operative:
- Reazione acqua-gas: C + H2O → CO + H2
- Ossidazione parziale: C + 1/2O2 → CO
- Reazione di Boudouard: C + CO2 → 2CO
- Equilibrio acqua-gas shift: CO + H2O ⇌ CO2 + H2
Queste reazioni determinano la formazione di idrogeno e monossido di carbonio. Il loro equilibrio dipende dal calore rilasciato nella zona di gassificazione e dalla distribuzione dei flussi di ossigeno, vapore e reagenti. La fluttuazione dell'apporto di ossigeno può alterare i profili di temperatura e spostare gli equilibri di reazione, portando a rapidi cambiamenti nella composizione del syngas.

Ad esempio, nella zona di gassificazione possono svilupparsi regioni a temperatura ridotta quando il rilascio di calore diminuisce e, in condizioni di temperatura ridotta, la metanazione (C + 2H2 → CH4) diventa termodinamicamente favorevole. L'aumento della metanazione consuma idrogeno, riduce l'efficienza di conversione del carbonio e aumenta la concentrazione di metano nel flusso di gas, influenzando direttamente il potere calorifico e la stabilità della qualità del gas a breve termine. Inoltre, le variazioni della concentrazione di CO2 derivanti da spostamenti negli equilibri di reazione e dal comportamento di ossidazione parziale modificano la proporzione relativa dei componenti combustibili nel syngas, contribuendo a ulteriori fluttuazioni nella qualità del gas.

L'accesso limitato ai dati sulla composizione del gas in tempo reale crea problemi operativi nella gassificazione del carbone. Le variazioni delle concentrazioni di H₂, CO, CO2, CH4 e O2 spesso si verificano in pochi secondi, molto prima che le letture della temperatura o gli allarmi indichino un comportamento anomalo. Un campionamento ritardato impedisce il riconoscimento tempestivo delle deviazioni e permette agli squilibri di reazione di propagarsi, alterando i modelli di rilascio del calore, le prestazioni del bruciatore e l'efficienza complessiva della conversione. Tali cambiamenti influenzano direttamente la stabilità della combustione e l'affidabilità dei processi termici a valle. Il mantenimento delle prestazioni di gassificazione richiede la misurazione immediata dei componenti chiave del gas, soprattutto quando la qualità dell'alimentazione, la distribuzione dell'ossigeno e i percorsi di reazione fluttuano in brevi intervalli.

Soluzioni Cubic Instruments: Analisi del syngas in tempo reale per i processi di gassificazione del carbone

Cubic Instruments, produttore leader di sensori e analizzatori di gas, estende le sue tecnologie di misura specializzate al campo della gassificazione del carbone. Applicando l'esperienza maturata nel rilevamento multigas e nel monitoraggio dei processi industriali, Cubic fornisce soluzioni di analisi del syngas in tempo reale che supportano il controllo della reazione, la valutazione della qualità del gas e la stabilità del funzionamento nei processi di gassificazione e di trasformazione del carbone in prodotti chimici.

Una delle principali sfide nella gassificazione del carbone è ottenere una misurazione stabile e in tempo reale della composizione del gas in condizioni operative difficili. Le alte temperature, le frazioni di catrame condensabili e il carico di particolato possono portare alla condensazione e alla contaminazione dei percorsi di rilevamento. Allo stesso tempo, i rapidi spostamenti degli equilibri di reazione possono causare cambiamenti improvvisi nei livelli di CO, CO2, CH4 e H2, creando una variabilità che richiede un monitoraggio continuo e in tempo reale per una valutazione accurata.

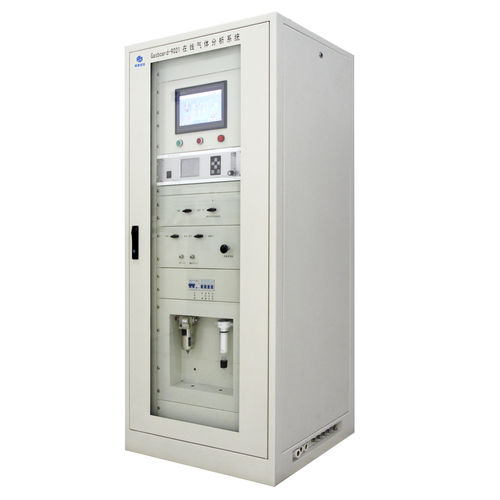

Per soddisfare i requisiti di monitoraggio della gassificazione del carbone, Cubic Instruments ha sviluppato il sistema di analisi del syngas a infrarossi Gasboard-9021, che integra funzionalità analitiche multicomponente con un'architettura di sistema adatta alle condizioni di gassificazione del carbone:

- Capacità di analisi del gas di base: Il cuore del Gasboard-9021 è un approccio analitico approvato dal PCT per la misurazione della composizione e del potere calorifico del syngas. Il sistema utilizza le tecnologie di rilevamento brevettate da Cubic per ottenere un'analisi multicomponente precisa: rilevamento a infrarossi non dispersivi (NDIR) per la misurazione della concentrazione di CO, CO2 e CH4, rilevamento della conducibilità termica (TCD) per la misurazione stabile di H2 e rilevamento elettrochimico per il rilevamento accurato di O2. Sulla base dei dati continui sulla composizione del gas, il sistema è in grado di eseguire il calcolo del potere calorifico in tempo reale, fornendo una visione diretta della qualità del combustibile, oltre alla valutazione della reazione e alla gestione della qualità del syngas.

- Progettazione del pretrattamento: Per supportare l'analisi di gas stabili in condizioni di gassificazione del carbone, Gasboard-9021 incorpora un progetto di pretrattamento adatto a syngas ad alta temperatura contenente vapori di catrame, umidità e particolato. Le sonde di campionamento a tubo dritto o riscaldate a vapore possono essere selezionate in base al carico di catrame per prevenire la condensazione e l'ostruzione all'interno della linea di campionamento, garantendo un'erogazione continua di gas al sistema analitico. Il condizionamento del campione si ottiene attraverso la filtrazione del particolato e la rimozione dell'umidità, fornendo all'unità analitica un gas campione pulito e asciutto. Questo approccio di pretrattamento contribuisce a mantenere la stabilità e l'accuratezza delle misure durante il funzionamento in linea a lungo termine.

- Funzionamento automatizzato del sistema: Un'unità di controllo basata su PLC automatizza le sequenze operative di routine, tra cui il controllo del campionamento, la sostituzione dell'acqua e la gestione dei guasti, riducendo l'intervento manuale e consentendo il funzionamento senza sorveglianza.

- Integrazione dei dati e visibilità operativa: Il Gasboard-9021 supporta la trasmissione dei dati ai sistemi di controllo distribuiti (DCS) a livello di impianto o alle piattaforme di monitoraggio centralizzate attraverso interfacce di comunicazione standard. Lo stato operativo locale e le prestazioni di misura sono presentate chiaramente attraverso l'interfaccia del sistema, consentendo agli operatori di verificare le condizioni dell'analizzatore e la validità dei dati durante le ispezioni di routine. Questo progetto, abbinato a requisiti di manutenzione ordinaria ridotti, favorisce l'affidabilità operativa a lungo termine nelle applicazioni di gassificazione del carbone.

Combinando piattaforme tecnologiche di rilevamento collaudate con un robusto progetto di campionamento-condizionamento e un'integrazione semplificata, Gasboard-9021 fornisce una soluzione pratica e affidabile per il monitoraggio del syngas che supporta un funzionamento stabile, una qualità costante del gas e un controllo efficiente del processo nelle applicazioni di gassificazione del carbone.

Perché scegliere Cubic Instruments

Poiché i settori industriali continuano a muoversi verso una maggiore efficienza, un funzionamento più pulito e una maggiore automazione, la capacità di misurare i gas in modo affidabile è diventata un elemento essenziale della gestione dei processi moderni. L'analisi accurata e stabile dei gas supporta la trasparenza del processo, la coerenza operativa e la sicurezza nei sistemi che si basano sulla combustione controllata, sulla conversione chimica o sull'utilizzo dei gas combustibili.

Cubic Instruments promuove questa capacità attraverso una specializzazione a lungo termine nelle tecnologie di rilevamento dei gas. Il suo portafoglio di piattaforme tecnologiche NDIR, NDUV, TDLAS e Laser Raman è stato convalidato in ambienti operativi difficili, consentendo prestazioni di misura affidabili in condizioni di variazione termica, carichi di gas fluttuanti e miscele di gas complesse.

Combinando piattaforme tecnologiche di rilevamento mature con l'esperienza pratica di implementazione e l'innovazione continua, Cubic Instruments fornisce agli operatori una visione analitica affidabile che supporta il miglioramento delle prestazioni, l'affidabilità operativa e la stabilità del sistema a lungo termine. Questa base tecnica contribuisce al più ampio cambiamento industriale verso approcci operativi più puliti, più efficienti e più basati sui dati.
