Il cambio generazionale nei trasmettitori AC

{{{sourceTextContent.subTitle}}}

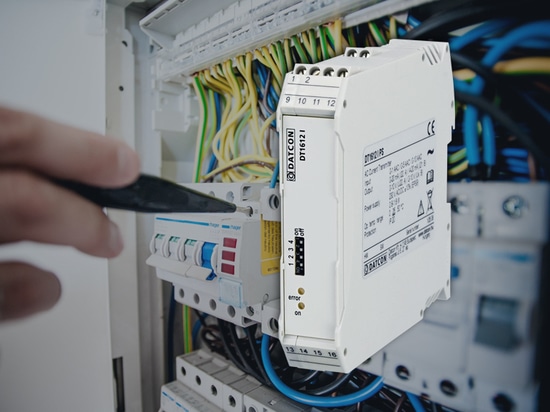

Il trasmettitore CA DT1612 I, di recente sviluppo, sostituisce la famiglia di prodotti DT1600 I

{{{sourceTextContent.description}}}

Durante la progettazione del nuovo dispositivo, i nostri sviluppatori hanno fatto tesoro dell’esperienza maturata nella produzione del modello precedente, oltre che del feedback degli utenti.
Uno degli obiettivi era quello di ridurre il numero delle 12 varianti del modello precedente. Questo obiettivo è stato raggiunto, poiché le due varianti del nuovo DT1612 sostituiscono completamente quelle precedenti.
Un altro obiettivo era aumentare la corrente di ingresso collegabile direttamente. Nel nuovo dispositivo, questa è pari a 10 AAC, il che elimina la necessità di un trasformatore di corrente esterno in molte applicazioni.
Anche con un campo di misura in ingresso di 10 AAC, il dispositivo è pienamente conforme ai requisiti della norma EN 60688 di riferimento. In questo caso, il requisito consiste nel resistere a una sovracorrente continua pari a 2 × Iin (20 A) e a una sovracorrente di breve durata pari a 20 × Iin (1 s, 200 A), il che ha rappresentato una sfida significativa durante la progettazione dello stadio di ingresso.
Il trasformatore di misura applicato garantisce un errore di misura <0,2% nell’intervallo di frequenza 40–400 Hz, con un errore di frequenza aggiuntivo minimo.
Grazie al convertitore A/D ad alta velocità e alla rapida elaborazione del segnale digitale (DSP), il tempo di assestamento è stato ridotto con successo a quasi un decimo (120 ms).
Il dispositivo presenta un isolamento a tre vie: l’ingresso, l’uscita e l’alimentazione sono galvanicamente indipendenti l’uno dall’altro.
Nello stadio di uscita è stata implementata la doppia uscita (corrente, tensione) (0–20 mA / 4–20 mA / 0–10 V / 2–10 V), già ampiamente collaudata negli isolatori Datcon. Queste possono essere selezionate tramite gli interruttori sul pannello frontale.
Anche il campo di misura in ingresso può essere selezionato tramite gli interruttori sul pannello frontale: 0–1 AAC, 0–5 AAC, 0–10 AAC.

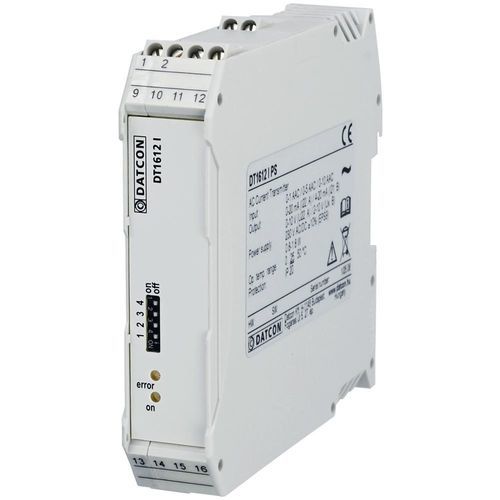

Le due varianti del nuovo trasmettitore CA DT1612 I sono:
• DT1612 I (alimentazione a 24 V CC)
• DT1612 I PS (alimentazione a 230 V CA/CC)
Questi due modelli sostituiscono i precedenti dodici. I restanti parametri di ingresso e uscita possono essere selezionati tramite gli interruttori sul pannello frontale, anche direttamente sul campo.
Ciò non solo semplifica la produzione, ma facilita anche il lavoro di progettisti e utenti durante il processo di selezione del modello più adatto.
La calibrazione e il collaudo dei trasmettitori sono completamente automatizzati, analogamente ad altri prodotti Datcon.
