4 funzioni in un unico dispositivo

{{{sourceTextContent.subTitle}}}

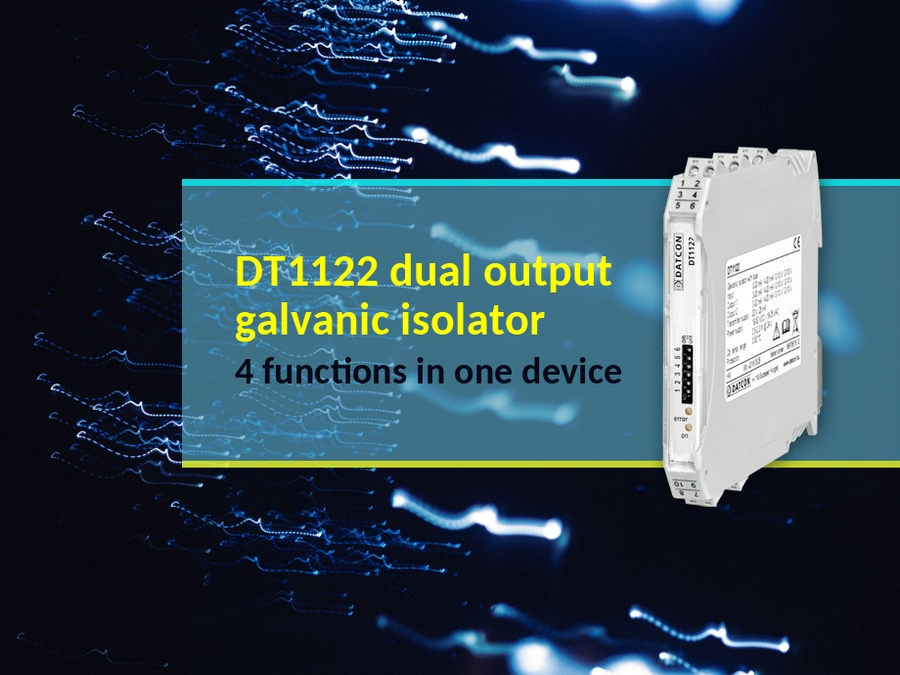

Isolatore galvanico a doppia uscita DATCON DT1122

{{{sourceTextContent.description}}}

L'isolatore galvanico a doppia uscita DATCON DT1122 integra quattro funzioni in un unico dispositivo:

distribuzione del segnale (funzione splitter): trasmette un segnale di ingresso a due uscite
isolamento galvanico a 4 vie
conversione del segnale: 0-20 mA / 4-20 mA / 0-10 V / 2-10 V (in qualsiasi combinazione)
alimentazione del trasmettitore a 20 V in ingresso

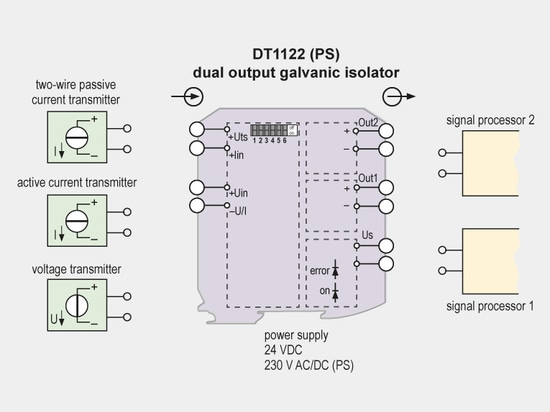

DT1122_schema-di-funzionamento-isolatore-galvanico

Il dispositivo può essere utilizzato in sistemi in cui operano due processori di segnale in parallelo (sistemi di elaborazione del segnale ridondanti) oppure quando, oltre all’elaborazione del segnale, è richiesta anche la visualizzazione locale del segnale del trasmettitore.
L’isolamento galvanico è a quattro vie, ovvero l’ingresso, le uscite e l’alimentazione sono galvanicamente indipendenti l’uno dall’altro.
I campi di segnale di ingresso e di uscita possono essere selezionati – in qualsiasi combinazione – tramite gli interruttori sul pannello frontale.

Caratteristiche principali:
divisione del segnale: trasmissione di un segnale di ingresso a due uscite indipendenti
intervalli di segnale selezionabili tramite selettori su ingresso e uscite: 0–20 mA / 4–20 mA / 0–10 V / 2–10 V (in qualsiasi combinazione)
isolamento a quattro vie
Alimentazione del trasmettitore da 20 V in ingresso
Non linearità: <0,02% tip.
Dipendenza dalla temperatura: 25 ppm/°C tip.
Intervallo di tensione di alimentazione: 24 V CC ±10% o 230 V CA/CC ±10%
Larghezza 12,5 mm, design per montaggio su guida DIN
