DELO presenta una valvola a getto per quantità di erogazione ultra piccole

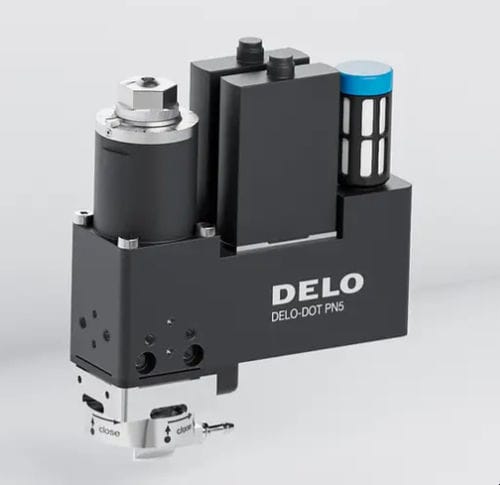

DELO ha presentato un'altra valvola di microdispensazione. La valvola a getto pneumatico DELO-DOT PN5 LV è progettata per dosare adesivi a bassa viscosità e altri fluidi in applicazioni miniaturizzate. Grazie al suo design compatto, richiede pochissimo spazio

Questo dispositivo amplia l'attuale portafoglio di valvole dosatrici di DELO. Mentre la DELO-DOT PN5, strettamente correlata, introdotta nel 2022, è stata sviluppata per materiali più viscosi e altamente riempiti, la nuova variante LV (low-viscosity) è principalmente finalizzata alla dispensazione di gocce di dimensioni ridotte di fluidi a bassa-media viscosità, fino a 35.000 mPa-s.

Ugelli intercambiabili con diametri diversi e una corsa dello stantuffo flessibile e regolabile assicurano applicazioni precise e affidabili con gocce di dimensioni diverse. È possibile ottenere volumi fino a 1 nl, che corrispondono a gocce di diametro pari o inferiore a 250 µm.

Design compatto e leggero

Grazie alle sue dimensioni compatte di 68 mm × 19 mm × 90 mm (L x P x A), DELO-DOT PN5 LV richiede pochissimo spazio per essere installato nei sistemi di produzione. Con un peso di soli 240 g, la sua struttura leggera consente una rapida accelerazione della valvola e un design dell'asse e dell'azionamento più piccolo. Inoltre, supporta processi ad alta velocità con una frequenza di erogazione continua fino a 250 Hz.

L'azionamento di DELO-DOT PN5 LV è stato progettato per funzionare per oltre un miliardo di cicli, soddisfacendo i più elevati standard di robustezza. Lo stantuffo del fluido è composto da materiali resistenti come la ceramica e il carburo. Grazie alla sua struttura in due parti, gli utenti possono sostituire sia lo stantuffo che l'ugello in caso di usura, ovvero al termine del ciclo di vita. La chiusura a baionetta consente una semplice rimozione senza l'ausilio di attrezzi. Anche la pulizia del sistema del fluido può essere effettuata con il minimo sforzo.

I vantaggi in sintesi:

- Elevata affidabilità del processo grazie all'erogazione dell'adesivo ad alta precisione

- Tempi di ciclo ultra-brevi, pari a 300 Hz, grazie all'elevata frequenza di dosaggio

- Gocce di dimensioni minime, anche per gli adesivi ad alta viscosità, che facilitano la miniaturizzazione dei componenti

Possibilità di ottenere velocità di dosaggio elevate

A differenza dei dosatori ad ago, le valvole a getto applicano l'adesivo senza contatto, evitando la collisione tra la valvola e il componente. Ciò è particolarmente vantaggioso per le geometrie di dosaggio complesse. Poiché non è necessario alcun movimento in direzione z, il getto di adesivo consente anche velocità di dosaggio più elevate.

Nella nostra brochure troverete ulteriori informazioni sulle microvalvole di dosatura DELO-DOT PN5 e DELO-DOT PN5 LV. Con DELO-DropX VP2 è inoltre possibile pulire i dispositivi di dosaggio in modo semplice e accurato.

> Alla brochure

Desiderate saperne di più sui nostri dispositivi di dosaggio e pulizia o avete già un'applicazione specifica? Approfittate della nostra consulenza progettuale non vincolante.
