Interruttore automatico del serbatoio morto

{{{sourceTextContent.subTitle}}}

72.5 kV fino a 550 kV

{{{sourceTextContent.description}}}

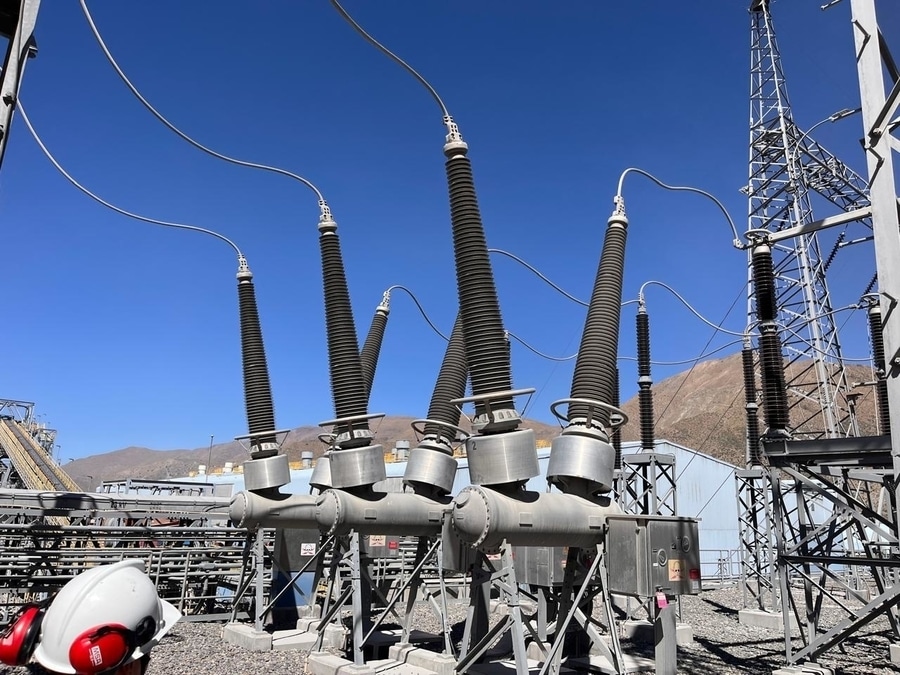

Interruttore automatico del serbatoio morto - il pozzo a terra

Per applicazioni da 72,5 kV a 550 kV
A differenza degli interruttori con serbatoio sotto tensione, i serbatoi morti hanno un'unità di interruzione chiusa in metallo e l'alloggiamento è sempre collegato a terra. Per questo motivo sono chiamati interruttori a serbatoio morto. Per alcuni progetti di sottostazione, gli interruttori a serbatoio morto possono essere richiesti al posto degli interruttori a serbatoio vivo standard. L'interruttore a serbatoio morto offre particolari vantaggi se il progetto di protezione richiede l'uso di diversi trasformatori di corrente per ogni gruppo di poli.

Le caratteristiche più importanti di un interruttore a serbatoio morto:
-Trasformatori di corrente a nucleo toroidale su boccole (costruzione compatta)
-Possibilità di correnti di interruzione di cortocircuito elevate (fino a 63 kA con un'unità di interruzione)
-Nessun percorso di dispersione attraverso il gruppo di interruzione
-Basso carico impulsivo delle basi
-Basso centro di gravità delle basi (maggiore capacità di resistenza sismica)
-Sistema di riscaldamento disponibile per applicazioni a bassa temperatura
-I componenti isolati in gas assicurano la massima disponibilità con il minimo sforzo di manutenzione
-Unità di interruzione chiusa in metallo (alloggiamento con messa a terra)

Trasformatori di corrente
Gli interruttori automatici a serbatoio morto possono essere dotati di trasformatori di corrente a bush per scopi di misura o protezione, conformi ai requisiti degli standard internazionali come IEC, ANSI, ecc.
I trasformatori di corrente sono montati in alloggiamenti resistenti alle intemperie su entrambi i lati di ciascun polo dell'interruttore e sono situati alla base delle boccole. I cavi del trasformatore di corrente terminano nella cabina di comando in morsettiere di tipo a corto circuito. Il nostro alloggiamento standard offre spazio per un massimo di tre trasformatori di corrente per ogni boccola.
