Trasformatore di potenza da 66 kV con regolazione della tensione per sistemi di trasmissione e sottotrasmissione elettrica

{{{sourceTextContent.subTitle}}}

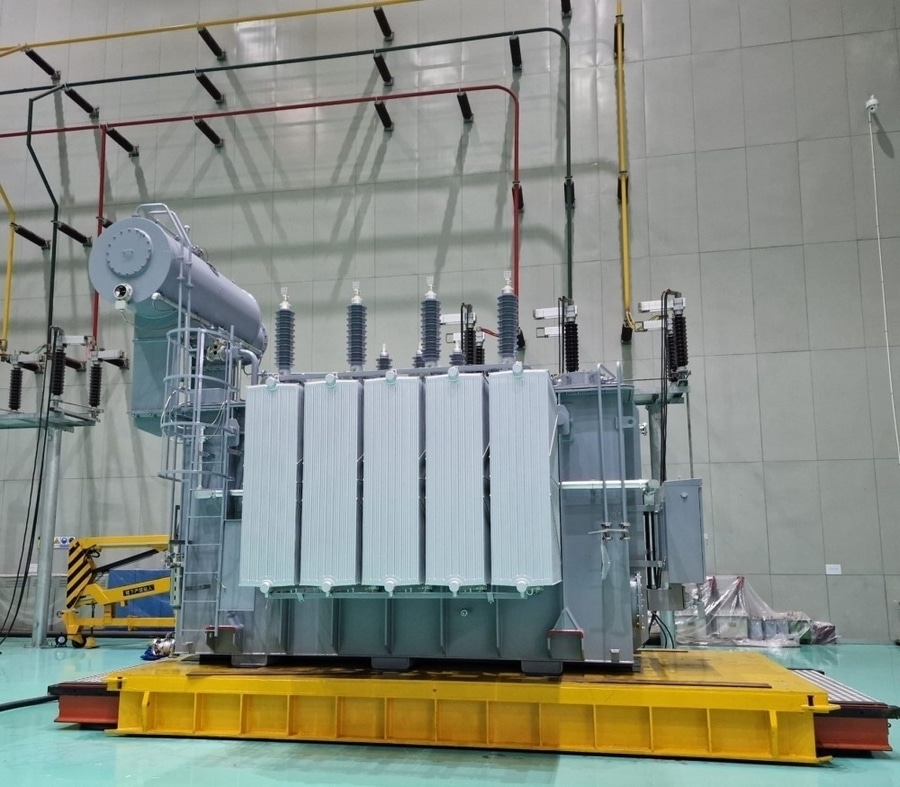

Trasformatore di potenza da 66 kV

{{{sourceTextContent.description}}}

Il trasformatore di potenza da 66 kV è un trasformatore ad alta tensione utilizzato nei sistemi di trasmissione e sottotrasmissione elettrica. In genere collega una rete a 66 kV a sistemi di distribuzione a tensione inferiore o a carichi industriali.

Specifiche tipiche
·Lato alta tensione: 66 kV
·Lato bassa tensione: comunemente 33 kV, 22 kV, 11 kV o 6,6 kV
·Potenza nominale: Di solito da 5 MVA a 100 MVA o superiore
·Frequenza: 50 Hz o 60 Hz
·Raffreddamento: ONAN, ONAF, OFAF o OFWF
·Isolamento: a bagno d’olio o a secco (meno comune a questa tensione)

Applicazioni tipiche
·Sottostazioni di rete
·Distribuzione industriale dell’energia
·Collegamenti alla rete di energia rinnovabile
·Reti di trasmissione regionali

Esempio di dati nominali di un trasformatore
·Potenza nominale: 25 MVA
·Tensione AT: 66 kV
·Tensione BT: 11 kV
·Frequenza: 50 Hz
·Raffreddamento: ONAN/ONAF
·Gruppo vettoriale: Dyn11
·Impedenza: 10–12%

Componenti principali
·Nucleo magnetico
·Avvolgimenti ad alta e bassa tensione
·Vasca del trasformatore
·Olio isolante
·Conservatore
·Radiatori e ventole di raffreddamento
·Passanti
·Commutatore sotto carico (OLTC)
·Dispositivi di protezione (relè di Buchholz, dispositivo di scarico della pressione, indicatori di temperatura)
