Trasformatore di potenza da 110 kV per il trasferimento di energia tra la rete di trasmissione e i sistemi di distribuzione

{{{sourceTextContent.subTitle}}}

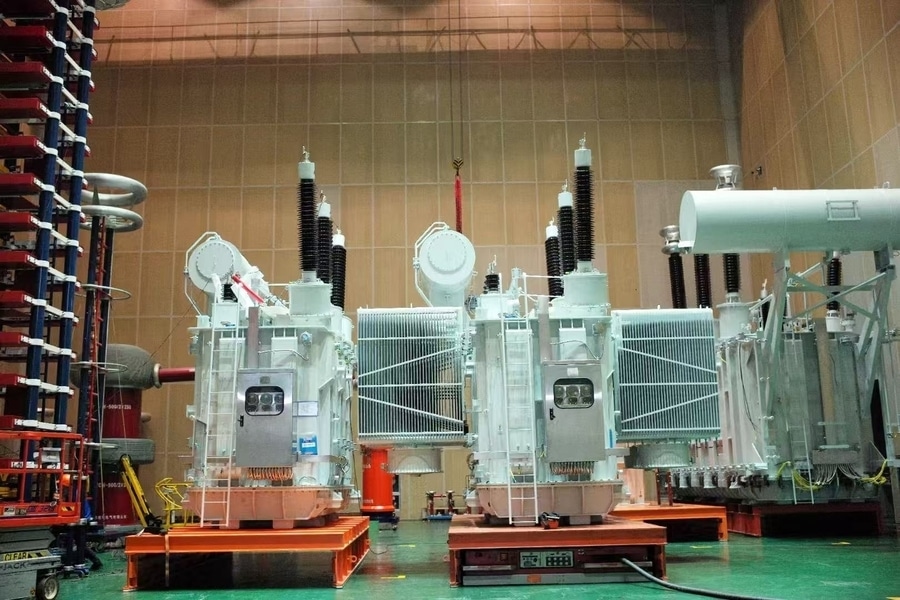

Trasformatore di potenza da 110 kV

{{{sourceTextContent.description}}}

Il trasformatore di potenza da 110 kV è un trasformatore ad alta tensione comunemente utilizzato nelle reti di trasmissione e di sottotrasmissione per trasferire energia tra la rete di trasmissione e i sistemi di distribuzione.

Specifiche tipiche
·Lato alta tensione: 110 kV
·Lato bassa tensione: 35 kV, 33 kV, 22 kV, 11 kV o 10 kV
·Potenza nominale: tipicamente da 10 MVA a 250 MVA
·Frequenza: 50 Hz o 60 Hz
·Metodi di raffreddamento: ONAN, ONAF, OFAF, OFWF
·Isolamento: a bagno d’olio (il più comune)
·Commutatore di prese: solitamente commutatore sotto carico (OLTC)

Applicazioni comuni
·Sottostazioni di trasmissione
·Interconnessioni con la rete elettrica pubblica
·Grandi impianti industriali
·Impianti di energia rinnovabile (parchi eolici e solari)
·Sistemi di distribuzione elettrica urbani e regionali

Esempio di dati riportati sulla targhetta
·Potenza nominale 63 MVA
·Tensione AT 110 kV
·Tensione BT 35 kV
·Frequenza 50 Hz
·Raffreddamento ONAN/ONAF
·Gruppo vettoriale YNd11
·Impedenza 10–15%

Componenti principali
·Nucleo magnetico laminato
·Avvolgimenti ad alta tensione (110 kV)
·Avvolgimenti a bassa tensione
·Serbatoio del trasformatore
·Olio isolante minerale
·Serbatoio del conservatore
·Radiatori e ventilatori di raffreddamento
·Passanti ad alta tensione
·Commutatore sotto carico (OLTC)
·Sistemi di protezione:
·Relè di Buchholz
·Dispositivo di scarico della pressione
·Indicatore della temperatura dell’olio
·Indicatore della temperatura degli avvolgimenti
·Relè di protezione differenziale

Configurazione tipica della sottostazione
Trasformatore da 110 kV / 35 kV, 63 MVA
Linea di trasmissione da 110 kV → Trasformatore di potenza → Quadro di commutazione da 35 kV → Linee di distribuzione

Vantaggi della trasmissione a 110 kV
·Riduzione delle perdite di trasmissione
·Maggiore capacità di trasferimento di potenza
·Migliore regolazione della tensione
·Alimentazione efficiente di grandi centri di carico
·Adatto alle reti di trasmissione regionali

I trasformatori da 110 kV sono tra i più diffusi al mondo nelle sottostazioni e fungono da interfaccia tra i sistemi di trasmissione ad alta tensione e le reti di distribuzione a media tensione.
