Monitor DGA in linea per trasformatore

{{{sourceTextContent.subTitle}}}

Dispositivo di monitoraggio online dei gas disciolti nell'olio del trasformatore basato sulla tecnologia della spettroscopia fotoacustica laser

{{{sourceTextContent.description}}}

Descrizione generale:

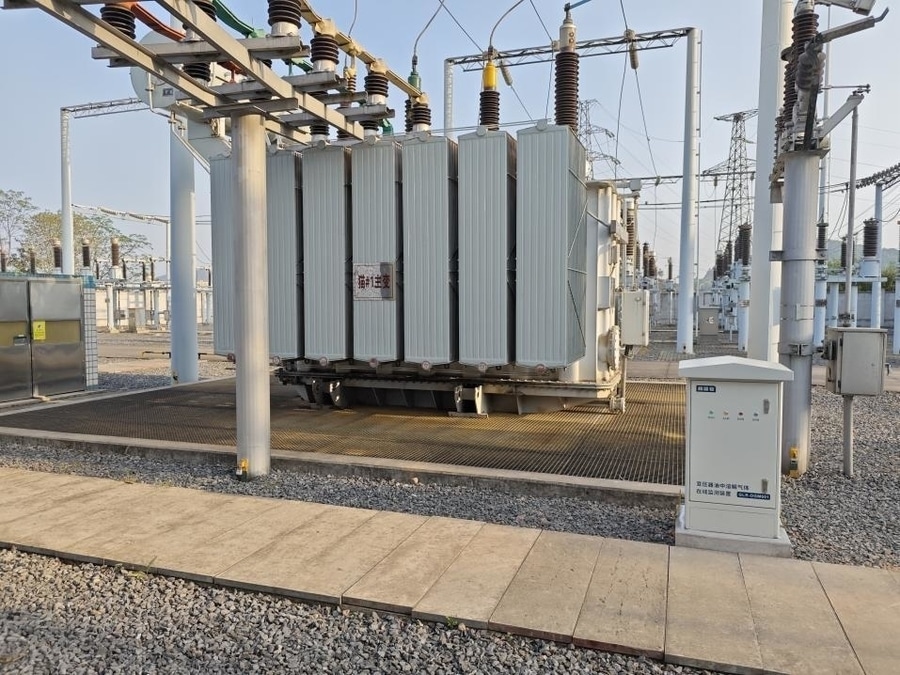

Il GLRoad Transformer Dissolved Gas Analysis (DGA) è in grado di monitorare e analizzare nove tipi di gas disciolti nell'olio del trasformatore, con un'elevata precisione di misurazione, alta affidabilità, monitoraggio in tempo reale e funzionamento senza manutenzione.

Grazie all'utilizzo di laser a semiconduttore e della tecnologia di spettroscopia laser, il dispositivo migliora significativamente le prestazioni di monitoraggio dei gas nell'olio del trasformatore, aumenta notevolmente il tasso di rilevamento dei guasti incipienti nei trasformatori principali e riduce quindi i tassi di insorgenza dei guasti e i costi di funzionamento e manutenzione.

Inoltre, adotta un design ottimale mirato per il problema delle perdite comuni dei circuiti dell'olio e del gas, per migliorare l'affidabilità, e presenta anche i vantaggi di non richiedere la sostituzione del gas di trasporto e di non richiedere manutenzione.

-Monitoraggio dei gas di guasto a tutti i componenti nel petrolio
-Larghezza di banda stretta per una misura precisa
-Laser a modulazione elettronica
-Nessuna necessità di sostituire il gas di trasporto, assenza di manutenzione e installazione in linea
-Degassificazione sottovuoto a pressione e temperatura costanti
-Connessione alla tubazione del tipo a blocco di valvola

Dispositivo di monitoraggio online multicomponente per petrolio e gas GLR-DGM601
Tipi di gas di guasto
H2
CO2
CO
CH4
C2H6
C2H4
C2H2
O2
N2

Dispositivo di monitoraggio online per gas e petrolio a bassa componente GLR-DGM701
Tipi di gas in errore
H2
CO
C2H4
C2H2

Vantaggi del prodotto:

-Monitoraggio completo dei componenti dei gas di guasto nell'olio del trasformatore
La spettroscopia fotoacustica laser viene utilizzata per analizzare e rilevare il contenuto di più componenti di gas di guasto, tra cui CO, CO₂, CH₄, C₂H₄, C₂H₆ e C₂H₂. Per la misurazione diretta del contenuto di H₂ è stato adottato un sensore immerso nell'olio, con la possibilità di espandere la misurazione del contenuto di N₂ e O₂ nell'olio.

-Test di precisione con larghezza di banda ridotta
È stata adottata una sorgente di luce laser multi-in-one con larghezza di banda ridotta, che elimina la necessità di un filtraggio ottico. Quando si rilevano gas di errore misti, è in grado di evitare accuratamente le interferenze incrociate, con un'elevata precisione di misura e un'eccellente ripetibilità.

-Il laser a modulazione elettrica previene i malfunzionamenti della struttura meccanica
Il laser è pilotato da segnali elettrici per generare segnali ottici pulsati, che sostituiscono il disco di modulazione del tradizionale sistema di spettroscopia fotoacustica con sorgente a infrarossi, riducono le vibrazioni meccaniche e l'usura e diminuiscono il tasso di guasti dell'apparecchiatura.

-Non è necessario alcun gas di trasporto, non richiede manutenzione e può essere installato senza interruzioni di corrente
I campioni di olio vengono prelevati direttamente attraverso la porta di campionamento dell'olio e restituiti al serbatoio dell'olio al termine dell'analisi, consentendo un'installazione senza corrente. Non è necessario alcun gas di trasporto durante il funzionamento. L'unità di calibrazione incorporata consente la ricalibrazione automatica, realizzando un vero e proprio funzionamento senza manutenzione.

-Degassificazione sottovuoto a pressione e temperatura costanti
Sicuro e affidabile, è caratterizzato da un'elevata efficienza e consistenza del degasaggio. Il campione d'olio degassato non entra in contatto con l'aria esterna, realizzando una contaminazione "zero" e una perdita "zero" del campione d'olio, che garantisce la sicurezza del ritorno dell'olio del trasformatore.

-Connessione alla tubazione del tipo a blocco con valvola
I circuiti dell'olio e del gas sono collegati internamente tramite blocchi di valvole, il che riduce le tubazioni di collegamento esterne, i rischi di perdite di olio e gas e assicura dimensioni compatte e un layout ordinato.
