Stazione di trasformazione MV per reti di distribuzione

{{{sourceTextContent.subTitle}}}

Stazione di trasformazione MV

{{{sourceTextContent.description}}}

Stazione di trasformazione a media tensione (Stazione di trasformazione MV)

Una stazione di trasformazione a media tensione (stazione di trasformazione MT), denominata anche sottostazione di media tensione, sottostazione compatta o sottostazione di distribuzione MT/BT, è un impianto elettrico che riceve energia a media tensione, la trasforma in bassa tensione e distribuisce l’energia elettrica agli utenti finali o ai carichi industriali.

Si tratta di un componente fondamentale delle reti di distribuzione, che in genere converte tensioni quali 6,6 kV, 10 kV, 11 kV, 13,8 kV, 20 kV, 22 kV, 24 kV o 33 kV in sistemi a bassa tensione da 400 V/415 V/480 V.

1. Funzioni principali
Trasformazione di tensione
Converte:
Alimentazione della rete MT
(6–35 kV)

Stazione di trasformazione MT
Alimentazione di distribuzione BT
(400/415/480 V)

Distribuzione di energia
Fornisce energia a:
·Impianti industriali
·Edifici commerciali
·Aree residenziali
·Sistemi di energia rinnovabile
·Infrastrutture

2. Componenti principali

1) Quadro di media tensione
Controlla e protegge l’alimentazione MT in entrata.
Comprende:
·Interruttore di sezionamento a carico (LBS)
·Interruttore automatico a vuoto (VCB)
·Sezionatore
·Interruttore di messa a terra
·Relè di protezione
·Scaricatori di sovratensione

Valori nominali tipici:
12 kV
24 kV
36 kV

2) Trasformatore MT/BT
Il principale apparato di conversione della tensione.
Tipi comuni di trasformatori:
Trasformatore a bagno d’olio
·Elevata efficienza
·Grande capacità
·Applicazioni all’aperto

Trasformatore a secco
·Installazione in ambienti interni
·Applicazioni per la sicurezza antincendio
·Bassa manutenzione

Valori nominali tipici:
Da 100 kVA a oltre 10 MVA

3) Quadri di bassa tensione
Distribuono l’energia trasformata ai carichi BT.
Includono:
·ACB (interruttore automatico in aria)
·MCCB
·MCB
·Sistema di sbarre collettrici
·Apparecchiature di misurazione

4) Sistema di protezione e controllo
Fornisce:
·Protezione da sovracorrente
·Protezione da guasto a terra
·Protezione del trasformatore
·Monitoraggio della temperatura
·Monitoraggio remoto

5) Sistemi ausiliari
Possono includere:
·Alimentatore di controllo in corrente continua
·Caricabatterie
·Comunicazione SCADA
·Illuminazione
·Sistema HVAC
·Protezione antincendio

3. Tipi di stazioni di trasformazione MT

A.) Sottostazione compatta (CSS)
Unità integrata prefabbricata:
·Quadri MT + Trasformatore + Quadri BT
Vantaggi:
·Design compatto
·Installazione rapida
·Lavori di costruzione ridotti
Applicazioni:
·Distribuzione urbana
·Parchi solari
·Strutture commerciali

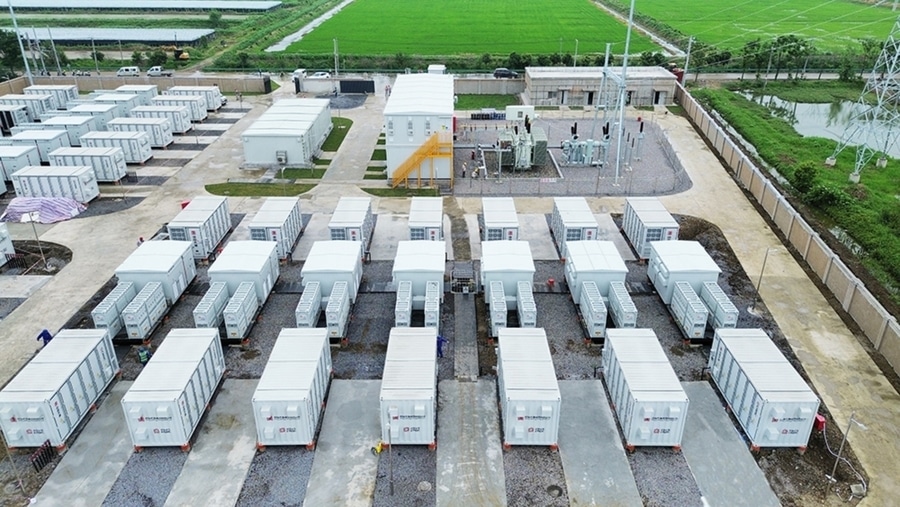

B.) Sottostazione prefabbricata
Chiamata anche:
·Sottostazione E-house
·Sottostazione modulare
Caratteristiche:
·Assemblata in fabbrica
·Struttura containerizzata
·Facile trasporto
Applicazioni:
·Settore minerario
·Petrolio e gas
·Energie rinnovabili

C.) Stazione di trasformazione MT per esterni
Installata all’aperto:
Componenti:
·Trasformatore montato su palo o a terra
·Quadri di media tensione
·Quadro di distribuzione BT
Applicazioni:
·Reti di distribuzione delle utility

D.) Stazione di trasformazione MT per interni
Installata all’interno di:
·Edifici industriali
·Strutture commerciali
·Centrali elettriche
Vantaggi:
·Maggiore tutela ambientale
·Manutenzione più agevole

4. Valori nominali tipici
·Tensione di ingresso: 6,6 kV–35 kV
·Tensione di uscita: 400 V / 415 V / 480 V
·Capacità del trasformatore: 100 kVA–10 MVA+
·Frequenza: 50 Hz / 60 Hz
·Grado di protezione: IP23–IP55 (a seconda dell’involucro)
·Installazione: Interna / Esterna / In container

5. Applicazioni
·Servizi pubblici: Sottostazioni di distribuzione

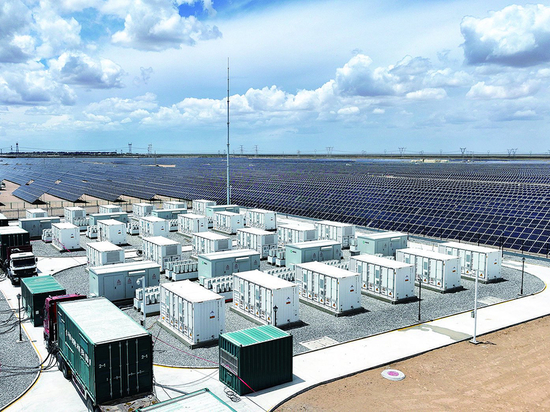

·Energia solare: Impianti di raccolta fotovoltaica
·Energia eolica: Raccolta dell’energia eolica
·Settore minerario: Alimentazione elettrica delle miniere
·Petrolio e gas: Impianti di lavorazione
·Data center: Distribuzione dell’energia elettrica nelle strutture
·Settore manifatturiero: Sistemi di alimentazione elettrica degli stabilimenti
·Infrastrutture: aeroporti, ferrovie, porti

6. Vantaggi
Design compatto
·Richiede meno spazio rispetto alle sottostazioni convenzionali.
Elevata affidabilità
·Protezione e commutazione integrate.
Facile installazione
·Testato in fabbrica prima della consegna.
·Configurazione flessibile

Può includere:
·RMU
·Quadri GIS
·Quadri AIS
·Trasformatore a secco
·Trasformatore a olio
·Sistemi di monitoraggio intelligenti

In un sistema di distribuzione dell’energia, una sottostazione di media tensione funge da interfaccia tra la rete di media tensione e gli utenze di bassa tensione, combinando protezione della media tensione, trasformazione di tensione e distribuzione in bassa tensione in un unico punto di erogazione affidabile.
