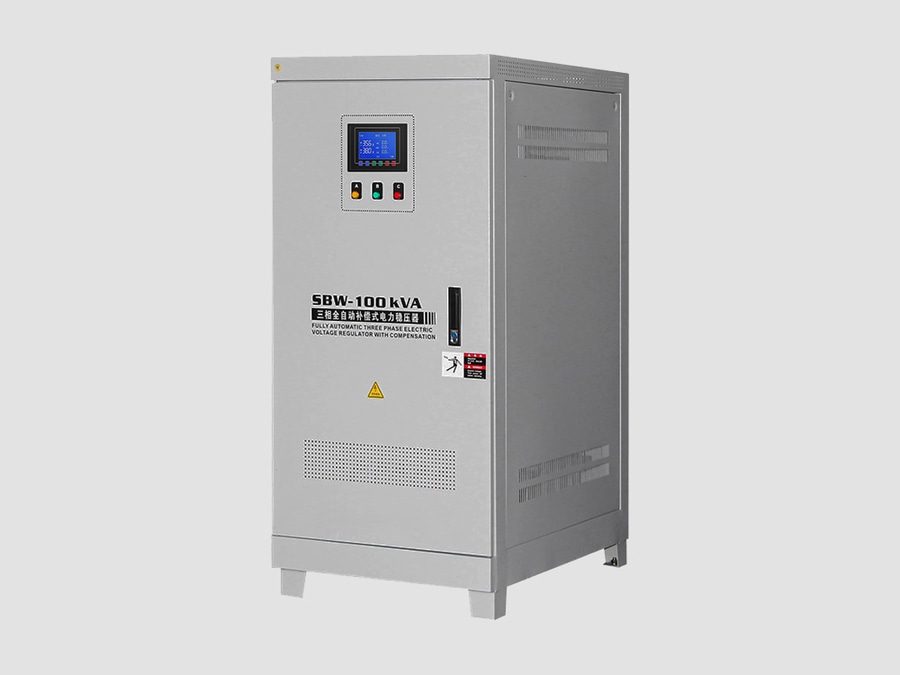

Regolatore di bassa tensione (regolatore LV)

{{{sourceTextContent.subTitle}}}

Regolatore di bassa tensione

{{{sourceTextContent.description}}}

Un regolatore di bassa tensione (regolatore LV), noto anche come regolatore automatico di tensione a bassa tensione (LV AVR) o stabilizzatore di tensione, è un dispositivo elettrico progettato per mantenere stabile la tensione di uscita a bassa tensione, compensando le fluttuazioni dell’alimentazione in ingresso.

È comunemente utilizzato in edifici commerciali, impianti industriali, centri dati e sistemi di apparecchiature elettriche sensibili in cui è richiesta una tensione stabile.

1. Caratteristiche tecniche tipiche
·Classe di tensione: 100 V – 1.000 V CA
·Sistemi comuni: 230 V, 400 V, 415 V, 480 V
·Fase: monofase / trifase
·Potenza: da 1 kVA a diversi MVA
·Frequenza: 50 Hz / 60 Hz
·Precisione di regolazione: da ±0,5% a ±5%
·Raffreddamento: ad aria naturale, ad aria forzata, a olio (unità di grandi dimensioni)

2. Funzioni principali
Stabilizzazione della tensione
Il regolatore BT compensa:
·Condizioni di sottotensione
·Condizioni di sovratensione
·Cali di tensione
·Fluttuazioni di tensione
·Cali di tensione prolungati nelle linee di alimentazione

Esempio:
·Tensione di ingresso: 360–450 V
·Regolatore BT
·Uscita stabile: 400 V

3. Componenti principali
1) Circuito di rilevamento della tensione
Misura:
·Tensione di ingresso
·Tensione di uscita
·Corrente di carico
·Fornisce un feedback al sistema di controllo.

2) Unità di controllo
Controlla la correzione della tensione tramite:
·Monitoraggio della deviazione di tensione
·Calcolo del livello di correzione
·Attivazione del meccanismo di regolazione
Controlli comuni:
·Controllore a microprocessore
·Controllore basato su PLC
·Controllore a relè digitale

3) Elemento di regolazione della tensione
Vengono utilizzate diverse tecnologie:
A. Tipo con trasformatore a prese
·Utilizza le prese del trasformatore per regolare la tensione di uscita.
·Adatto per applicazioni a bassa tensione ad alta potenza.
·Risposta più lenta ma robusta.
B. Regolatore con servomotore
·Utilizza un trasformatore variabile azionato da motore.
·Fornisce una regolazione fluida della tensione.
C. Regolatore di tensione statico
Utilizza l’elettronica di potenza:
·IGBT
·Tiristori
·Convertitori PWM
Vantaggi:
·Risposta molto rapida
·Assenza di usura meccanica

4. Tipi di regolatori di bassa tensione

A.) Regolatore automatico di tensione (AVR)
Il tipo più comune.
Applicazioni:
·Generatori
·Motori
·Carichi industriali

B.) Regolatore di tensione di distribuzione
Installato in:
·Quadri di distribuzione BT
·Edifici commerciali
·Stabilimenti industriali

C.) Regolatore di tensione servoassistito
Caratteristiche:
·Elevata precisione
·Regolazione graduale
·Adatto a carichi sensibili
Applicazioni:
·Macchine CNC
·Apparecchiature mediche
·Apparecchiature di laboratorio

D.) Regolatore di tensione statico
Caratteristiche:
·Risposta nell’ordine dei millisecondi
·Assenza di parti mobili
·Elevata affidabilità
Applicazioni:
·Data center
·Produzione di semiconduttori
·Sistemi di automazione

5. Applicazioni
·Produzione: macchine CNC, linee di produzione
·Data center: protezione dell’alimentazione dei server
·Ospedali: apparecchiature mediche
·Edifici commerciali: sistemi di climatizzazione e illuminazione
·Telecomunicazioni: apparecchiature di rete
·Energia rinnovabile: stabilizzazione dell’uscita degli inverter a bassa tensione
·Settore residenziale: protezione dei dispositivi elettronici sensibili

6. Vantaggi
Protezione delle apparecchiature
Previene i danni causati da:
·Alta tensione
·Bassa tensione
·Instabilità di tensione
·Miglioramento delle prestazioni delle apparecchiature
Garantisce un funzionamento stabile per:
·Motori
·Azionamenti
·Sistemi di controllo
·Riduzione dei tempi di inattività
Evita:
·Interruzioni dei motori
·Guasti ai PLC
·Reset delle apparecchiature elettroniche
·Migliore qualità dell’energia
Migliora:
·Stabilità della tensione
·Affidabilità del sistema

In un sistema di alimentazione a bassa tensione, un regolatore BT funge da stabilizzatore automatico di tensione, garantendo che i carichi elettrici ricevano una tensione costante e affidabile nonostante le fluttuazioni dell’alimentazione in ingresso.
