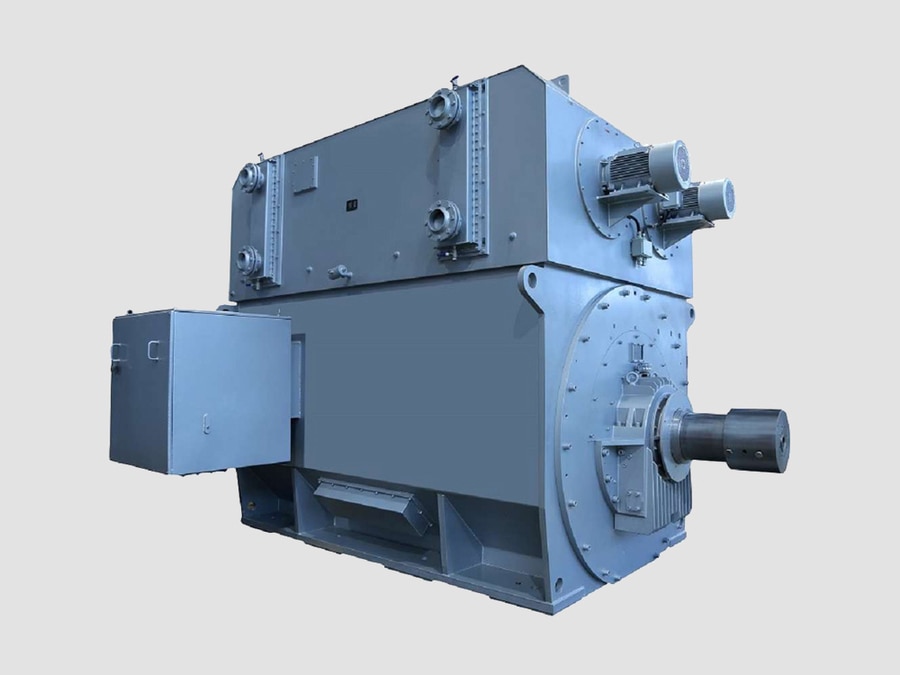

Motore a media tensione (motore MT) per carichi industriali gravosi

{{{sourceTextContent.subTitle}}}

MV Motor

{{{sourceTextContent.description}}}

Un motore a media tensione (motore MT) è un motore elettrico progettato per funzionare a livelli di tensione medi, tipicamente compresi tra 1 kV e 35 kV (e in alcune applicazioni fino a 69 kV). I motori MT vengono utilizzati per azionare grandi carichi industriali in cui sono richieste elevata potenza, efficienza e affidabilità.

Tra le applicazioni più comuni figurano:
·Pompe
·Ventilatori
·Compressori
·Trasportatori
·Frantoi
·Mulini
·Grandi impianti di processo

1. Principio di funzionamento

I motori MT convertono l’energia elettrica in energia meccanica attraverso l’interazione elettromagnetica tra lo statore e il rotore.

Quando viene applicata una tensione alternata:
·L’avvolgimento dello statore produce un campo magnetico rotante.
·Il rotore segue questo campo rotante.
·Viene generata una coppia meccanica.
·L’albero aziona il carico collegato.

2. Componenti principali

A.) Statore
La parte fissa del motore.
Comprende:
·Nucleo in acciaio laminato
·Avvolgimento trifase a media tensione
·Sistema di isolamento
Funzioni:
·Crea un campo magnetico rotante
·Sopporta sollecitazioni di alta tensione

B.) Rotore
La parte rotante.
Tipi:
·Rotore a gabbia di scoiattolo
·Struttura robusta
·Bassa manutenzione
·Comune per pompe e ventilatori
·Rotore avvolto
·Possibilità di controllo tramite resistenza esterna
·Elevata coppia di avviamento
·Utilizzato per carichi di avviamento pesanti

C.) Cuscinetti
Sostengono l’albero rotante.
Tipi:
·Cuscinetti a manicotto
·Cuscinetti a rotolamento
·I motori MT di grandi dimensioni utilizzano spesso cuscinetti a manicotto per garantire un’elevata affidabilità.

D.) Sistema di raffreddamento
Metodi di raffreddamento:
·Raffreddamento con ventola a involucro totale (TEFC)
·Raffreddamento aria-aria (TEAAC)
·Raffreddamento aria-acqua (TEWAC)
·Raffreddamento a ventilazione aperta

E.) Scatola morsettiera
Assicura il collegamento tra:
·Cavo di alimentazione a media tensione
·Avvolgimento del motore
Progettata per:
·Isolamento ad alta tensione
·Controllo delle sollecitazioni alle terminazioni dei cavi

3. Tipi di motori a media tensione

A.) Motore a induzione a media tensione
Il tipo più comune.
Caratteristiche:
·Struttura semplice
·Elevata affidabilità
·Bassa manutenzione
Applicazioni:
·Pompe
·Ventilatori
·Compressori

B.) Motore sincrono a media tensione
Caratteristiche:
·Funziona a velocità costante
·Elevata efficienza
·Può fornire la correzione del fattore di potenza
Applicazioni:
·Compressori di grandi dimensioni
·Mulini a sfere
·Cementifici

C.) Motore a media tensione con rotore avvolto
Caratteristiche:
·Elevata coppia di avviamento
·Possibilità di controllo della velocità
Applicazioni:
·Frantoi
·Paranco
·Trasportatori

4. Specifiche tipiche dei motori a media tensione
·Tensione: 1 kV – 35 kV
·Potenza nominale: 200 kW – oltre 50 MW
·Frequenza: 50/60 Hz
·Velocità: 300–3600 giri/min
·Rendimento: 90–97%
·Grado di protezione: IP23–IP56
·Classe di isolamento: F o H
·Raffreddamento: ad aria/ad acqua

5. Metodi di avviamento dei motori

A.) Avviamento diretto in linea (DOL)
Vantaggi:
·Semplice
·Costo contenuto
Svantaggi:
·Elevata corrente di avviamento

B.) Avviatore a tensione ridotta
Esempi:
·Avviatore con autotrasformatore
·Avviatore con reattore
·Avviatore graduale
Vantaggi:
·Corrente di avviamento inferiore
·Riduzione delle sollecitazioni meccaniche

C.) Convertitore di frequenza (VFD)
Offre:
·Controllo variabile della velocità
·Risparmio energetico
·Avviamento graduale
Applicazioni:
·Pompe
·Ventilatori
·Sistemi di controllo di processo

6. Protezione dei motori a media tensione

La protezione tipica comprende:

·Protezione elettrica
·Protezione da sovracorrente
·Protezione da cortocircuito
·Protezione da guasto a terra
·Protezione da perdita di fase
·Protezione da sequenza negativa
·Protezione da rotore bloccato

Protezione termica
·Sensori di temperatura RTD
·Monitoraggio della temperatura dei cuscinetti
·Monitoraggio della temperatura degli avvolgimenti

Protezione meccanica
·Monitoraggio delle vibrazioni
·Monitoraggio delle condizioni dei cuscinetti

7. Applicazioni
·Petrolio e gas
·Pompe
·Compressori
·Ventilatori
·Centrali elettriche
·Pompe di alimentazione delle caldaie
·Pompe dell’acqua di raffreddamento
·Ventilatori
·Settore minerario
·Frantoi
·Trasportatori
·Mulini di macinazione
·Industria del cemento
·Azionamenti per forni
·Mulini di macinazione grezza
·Ventilatori
·Trattamento delle acque
·Grandi stazioni di pompaggio
·Energie rinnovabili
·Sistemi ausiliari
·Pompe e compressori di grandi dimensioni

Sintesi sui motori a media tensione:
Un motore a media tensione è un motore elettrico ad alta potenza che opera tipicamente tra 1 kV e 35 kV, progettato per il funzionamento continuo di grandi apparecchiature industriali. I tipi più comuni sono i motori a induzione a media tensione e i motori sincroni, che offrono elevata efficienza, corrente ridotta e funzionamento affidabile per centrali elettriche, industria mineraria, petrolifera e del gas, settore idrico e applicazioni dell’industria pesante.
