Il cavo a media tensione (cavo MT) è più adatto alla distribuzione dell'energia elettrica

{{{sourceTextContent.subTitle}}}

Cavo di media tensione (cavo MT)

{{{sourceTextContent.description}}}

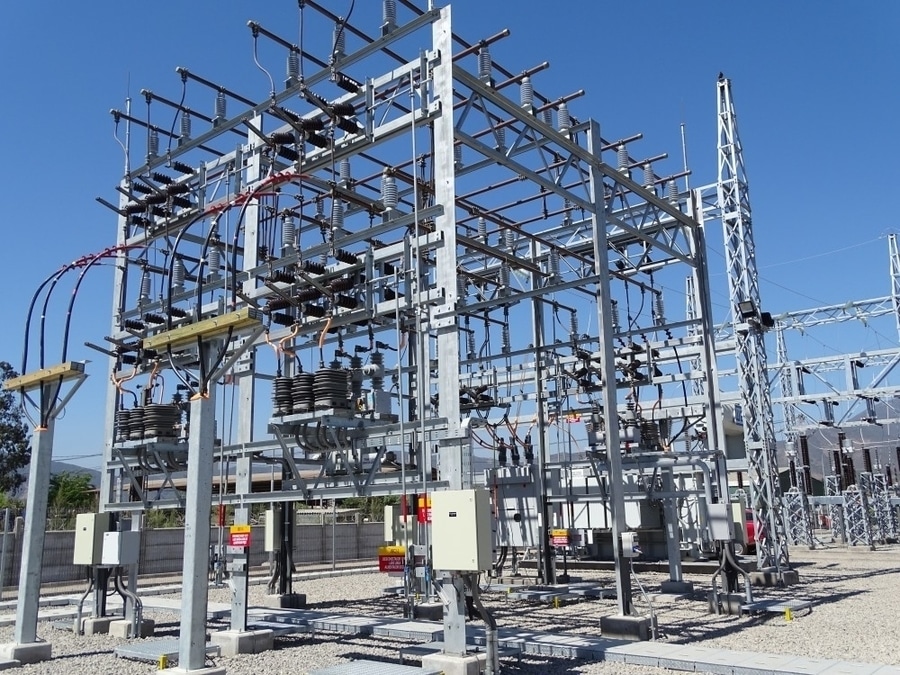

Un cavo di media tensione (cavo MT) è un cavo elettrico progettato per trasmettere e distribuire energia elettrica a livelli di media tensione, in genere da 1 kV fino a 35 kV (talvolta fino a 69 kV a seconda della classificazione regionale). I cavi MT sono ampiamente utilizzati nelle reti di distribuzione, negli impianti industriali, negli impianti di energia rinnovabile, nelle sottostazioni e nei sistemi di alimentazione delle utility.

I cavi MT garantiscono un collegamento affidabile tra:
·Sottostazioni di distribuzione
·Trasformatori
·Quadri di comando
·Carichi industriali
·Generatori di energia rinnovabile

1. Struttura del cavo MT
Un tipico cavo MT è costituito da diversi strati:

A.) Conduttore
Funzione:
·Trasporta la corrente elettrica
Materiali:
·Rame (Cu)
·Alluminio (Al)
Tipi:
·Conduttore massiccio
·Conduttore a trefoli
·Conduttore a trefoli compatto

B.) Schermatura del conduttore
Funzione:
·Assicura un campo elettrico uniforme attorno al conduttore
·Previene le scariche parziali
Materiale:
·Strato polimerico semiconduttivo

C.) Strato isolante
Lo strato dielettrico principale.
Materiali comuni:
XLPE (polietilene reticolato)
L’isolante di media tensione più diffuso.
Vantaggi:
·Elevata rigidità dielettrica
·Basse perdite
·Eccellenti prestazioni termiche
·Resistenza all’umidità
EPR (gomma etilene-propilene)
Vantaggi:
·Flessibile
·Buona resistenza al calore
·Adatto ad ambienti difficili

D.) Schermatura isolante
Funzione:
·Controlla le sollecitazioni elettriche
·Assicura una distribuzione uniforme del campo

E.) Schermatura metallica / Schermo
Funzione:
·Fornisce un percorso di messa a terra
·Riduce le interferenze elettromagnetiche
·Contenga il campo elettrico
Materiali:
·Nastro di rame
·Schermatura in filo di rame
·Foglio di alluminio

F.) Armatura (Opzionale)
Fornisce:
·Protezione meccanica
·Protezione dai roditori
·Resistenza agli urti
Tipi:
·Armatura in filo d’acciaio (SWA)
·Armatura in filo d’alluminio (AWA)

G.) Guaina esterna
Protegge da:
·Umidità
·Sostanze chimiche
·Esposizione ai raggi UV
·Danni meccanici
Materiali:
·PVC
·PE (polietilene)
·LSZH (a bassa emissione di fumi e senza alogeni)

2. Classi di tensione dei cavi MV
·3,6/6 kV Distribuzione a media tensione
·6/10 kV Reti industriali
·8,7/15 kV Sistemi di distribuzione
·12/20 kV Reti di servizio pubblico
·18/30 kV Sistemi di media tensione superiori
·20/35 kV Reti a 35 kV

3. Tipi di cavi di media tensione

A.) Cavo di media tensione unipolare
Caratteristiche:
·Un conduttore per cavo
·Utilizzato per applicazioni ad alta corrente
Applicazioni:
·Sottostazioni
·Grandi linee di alimentazione industriali
Vantaggi:
·Installazione più semplice per le grandi dimensioni
·Maggiore portanza di corrente

B.) Cavo MT a tre conduttori
Caratteristiche:
·Tre fasi in un unico cavo
Applicazioni:
·Distribuzione sotterranea
·Sistemi di alimentazione industriali
Vantaggi:
·Installazione compatta
·Maggiore facilità di posa

C.) Cavo MT corazzato
·Utilizzato dove è richiesta protezione meccanica:
Applicazioni:
·Sistemi sotterranei
·Settore minerario
·Impianti industriali

D.) Cavo MT non armato
Utilizzato per:
·Canali per cavi
·Installazioni in ambienti interni
·Ambienti protetti

E.) Cavo MT resistente al fuoco
·Progettato per mantenere l’integrità del circuito in caso di incendio.
Applicazioni:
·Infrastrutture critiche
·Centrali elettriche
·Strutture di trasporto

4. Metodi di installazione dei cavi MT

Interramento diretto
Vantaggi:
·Elevata affidabilità
·Buona protezione ambientale
Requisiti:
·Trincea per cavi
·Nastro segnaletico
·Considerazioni termiche

Installazione in canalina
Vantaggi:
·Sostituzione più agevole
·Maggiore protezione
Applicazioni:
·Città
·Parchi industriali

Installazione su passerella portacavi
Applicazioni:
·Stabilimenti industriali
·Centrali elettriche

Cavi MT sottomarini
Applicazioni:
·Parchi eolici offshore
·Collegamenti elettrici alle isole

5. Accessori per cavi MT

Terminazione dei cavi
Collega il cavo MT a:
·Quadri elettrici
·Trasformatori
·Motori
Tipi:
·Terminazione termorestringente
·Terminazione a freddo
·Terminazione a innesto

Giunzione di cavi
Utilizzata per:
·Prolungamento dei cavi
·Riparazione
·Modifiche al percorso
Tipi:
·Giunzione diritta
·Giunzione di derivazione

Estremità sigillata del cavo
Utilizzata per:
·Collegamenti all’aperto
·Transizione alle linee aeree

6. Norme comuni relative ai cavi MT
·IEC 60502-4 Accessori per cavi
·IEC 60502-2 Cavi di potenza con isolamento estruso
·IEC 60840 Cavi ad alta tensione
·IEEE 48 Terminazioni dei cavi
·Standard ICEA Specifiche nordamericane per i cavi

7. Specifiche tipiche dei cavi MV
·Tensione: 3 kV – 35 kV
·Conduttore: Rame / Alluminio
·Isolamento: XLPE / EPR
·Frequenza: 50/60 Hz
·Installazione: Interna/esterna/sotterranea
·Temperatura nominale: 90 °C in continuo (tipica per XLPE)
·Resistenza ai cortocircuiti: Resistenza fino a diversi secondi

8. Vantaggi dei cavi MT
·Elevata affidabilità: Trasmissione stabile dell’energia
·Bassa manutenzione: nessun conduttore esposto
·Funzionamento sicuro: isolati e schermati
·Adatti per impianti sotterranei: impatto visivo ridotto
·Lunga durata: in genere 30–40 anni con un’installazione corretta

9. Applicazioni
Distribuzione di energia elettrica
·Reti a 10 kV
·Reti a 20 kV
·Linee di alimentazione a 35 kV
Impianti industriali
·Motori
·Trasformatori
·Apparecchiature di produzione
Energia rinnovabile
·Impianti fotovoltaici
·Reti di raccolta da turbine eoliche
·Sistemi di accumulo a batteria
Infrastrutture
·Aeroporti
·Ferrovie
·Data center
·Complessi commerciali

Sintesi sui cavi MT:
Un cavo di media tensione è un cavo isolato per la trasmissione di energia progettato per sistemi di distribuzione da 1 a 35 kV. I moderni cavi MT utilizzano tipicamente un isolamento in XLPE con conduttori in rame/alluminio e schermatura metallica, garantendo una trasmissione di energia affidabile, sicura ed efficiente per servizi pubblici, industrie, sottostazioni e progetti di energia rinnovabile.
