Generatore statico di potenza reattiva (SVG / STATCOM) per un sistema di alimentazione industriale ad alte prestazioni

{{{sourceTextContent.subTitle}}}

Generatore statico di potenza reattiva (SVG / STATCOM)

{{{sourceTextContent.description}}}

Un generatore statico di potenza reattiva (SVG), noto anche come STATCOM (compensatore sincrono statico), è un dispositivo FACTS (sistema flessibile di trasmissione in corrente alternata) basato sull’elettronica di potenza, utilizzato per la compensazione dinamica della potenza reattiva, la regolazione della tensione, la correzione del fattore di potenza e la mitigazione delle armoniche.

A differenza di un SVC, che utilizza reattori controllati da tiristori e banchi di condensatori, un SVG utilizza un convertitore a sorgente di tensione (VSC) con interruttori a semiconduttori ad alta velocità (IGBT/IGCT/SiC) per generare o assorbire corrente reattiva in modo continuo.

1. Principio di funzionamento

Un SVG funziona controllando l’ampiezza e l’angolo di fase della tensione di uscita del convertitore rispetto alla tensione di rete.

Funzionamento capacitivo (generazione di potenza reattiva)
Quando la tensione di rete è bassa:
·L’SVG immette corrente in anticipo nella rete
·Fornisce potenza reattiva
·Aumenta la tensione di rete

Funzionamento induttivo (assorbimento di potenza reattiva)
Quando la tensione di rete è alta:
·L’SVG assorbe corrente in ritardo
·Consuma potenza reattiva
·Riduce la tensione di rete

2. Componenti principali
A.) Convertitore a sorgente di tensione (VSC)
Il componente principale dell’SVG.
Funzioni:
·Converte la corrente continua in corrente di compensazione alternata
·Genera corrente reattiva controllata
Tecnologia:
·Moduli IGBT
·Dispositivi IGCT
·Moduli a semiconduttori SiC

B.) Condensatore del collegamento in corrente continua
Funzioni:
·Accumula energia in corrente continua
·Mantiene stabile la tensione del convertitore
·Supporta una risposta transitoria rapida

C.) Trasformatore di accoppiamento / reattore
Funzioni:
·Collega l’SVG alla rete elettrica
·Assicura l’adattamento di tensione
·Limita l’ondulazione di corrente

D.) Sistema di controllo
Comprende:
·Controller DSP/FPGA
·Sincronizzazione PLL
·Circuito di controllo della corrente
·Regolazione della tensione
·Logica di protezione

E.) Sistema di raffreddamento
A seconda della potenza nominale:
·Raffreddamento ad aria
·Raffreddamento ad aria forzata
·Raffreddamento ad acqua

3. Funzioni operative dell’SVG
A.) Compensazione dinamica della potenza reattiva
Fornisce:
·Potenza reattiva capacitiva
·Potenza reattiva induttiva
Tempo di risposta:
·< 1 ciclo (tipicamente millisecondi)

B.) Regolazione della tensione
Mantiene:
·Stabilità della tensione di trasmissione
·Qualità della tensione di distribuzione
Applicazioni:
·Reti deboli
·Collegamenti di energia rinnovabile

C.) Correzione del fattore di potenza
L’SVG compensa:
·Potenza reattiva in ritardo dei motori
·Corrente di magnetizzazione dei trasformatori
·Carichi industriali
Migliora:
·Fattore di potenza
·Efficienza del sistema
·Capacità disponibile

D.) Compensazione delle armoniche
L’SVG è in grado di compensare:
·3ª armonica
·La quinta armonica
·La settima armonica
·Le armoniche di ordine superiore
Riduce:
·Il THD di corrente
·La distorsione di tensione

E.) Bilanciamento del carico
Corregge:
·Lo squilibrio di corrente trifase
·La corrente di sequenza negativa
Utilizzato in:
·Sistemi di saldatura
·Forni elettrici
·Sistemi ferroviari

4. Configurazioni degli SVG
A.) SVG a bassa tensione
Tipici:
·220 V / 380 V / 690 V
Applicazioni:
·Edifici
·Data center
·Impianti industriali

B.) SVG a media tensione
Tipici:
·3,3 kV
·6,6 kV
·10 kV
·35 kV
Applicazioni:
·Stabilimenti industriali
·Settore minerario
·Impianti di energia rinnovabile

C.) STATCOM ad alta tensione
Tipiche:
·66 kV
·110 kV
·220 kV
·500 kV+
Applicazioni:
·Reti di trasmissione
·Sottostazioni ad alta tensione

5. Specifiche tipiche
·Livello di tensione: 0,4 kV – 765 kV
·Capacità: da ±50 kVAR a ±1000+ MVAR
·Tempo di risposta: <10 ms
·Tecnologia: IGBT / IGCT / SiC
·Collegamento: in derivazione
·Potenza reattiva: variabile in modo continuo
·Raffreddamento: ad aria/ad acqua
·Controllo: controllo tramite convertitore digitale

6. Vantaggi
·Risposta estremamente rapida: compensazione nell’ordine dei millisecondi
·Funzionamento completo a quattro quadranti: genera o assorbe potenza reattiva
·Eccellenti prestazioni a bassa tensione: mantiene l’uscita durante i cali di tensione
·Dimensioni compatte: più piccolo di un SVC
·Assenza di risonanza armonica: a differenza dei filtri passivi
·Multifunzionalità: potenza reattiva + armoniche + correzione dello squilibrio
·Elevata precisione: controllo preciso della corrente

7. Applicazioni
Energia rinnovabile
·Impianti fotovoltaici
·Parchi eolici
·Sistemi di accumulo di energia a batteria
Reti di trasmissione
·Stabilità di tensione
·Rafforzamento della rete
·Smorzamento delle oscillazioni di potenza
Impianti industriali
·Forni ad arco
·Laminatoi
·Motori di grandi dimensioni
·Gru
Edifici commerciali
·Data center
·Ospedali
Grandi impianti di climatizzazione
·Sistemi ferroviari
·Bilanciamento del carico di trazione
·Stabilizzazione della tensione

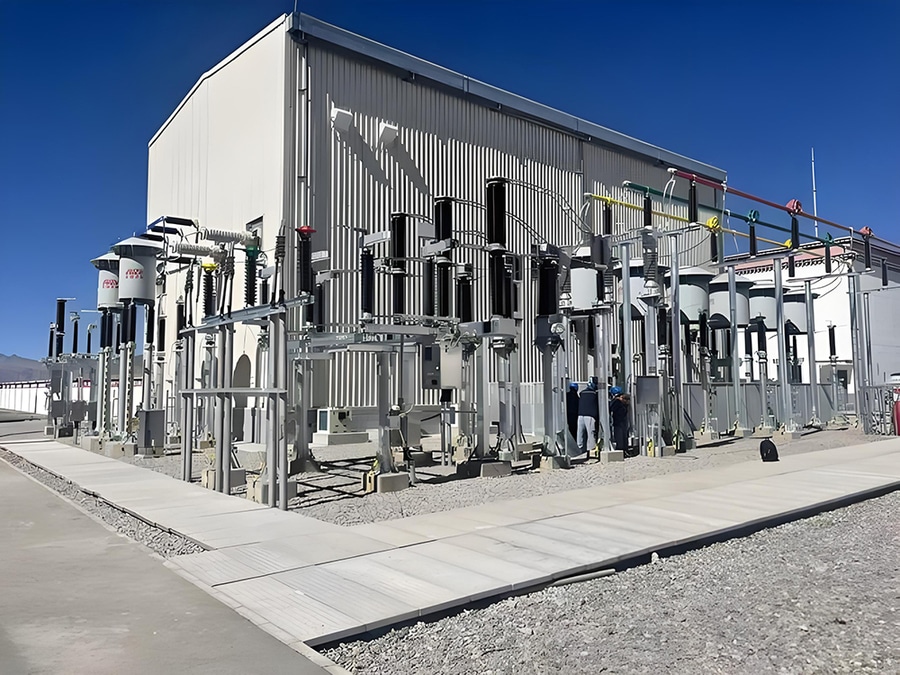

8. Schema tipico di installazione

Bus di rete → Interruttore automatico → Trasformatore di accoppiamento → Unità di conversione → Condensatore CC → Sistema di controllo

L’SVG monitora continuamente la rete e immette la corrente di compensazione necessaria.

Sintesi del generatore statico di potenza reattiva (SVG/STATCOM):
Un SVG/STATCOM è un dispositivo FACTS avanzato basato sulla tecnologia del convertitore a sorgente di tensione che fornisce una compensazione della potenza reattiva rapida, precisa e continua. Rispetto all’SVC, offre una risposta più rapida, un migliore sostegno della tensione in caso di perturbazioni, dimensioni più ridotte e un miglioramento multifunzionale della qualità dell’energia, rendendolo una tecnologia chiave per le moderne reti intelligenti, l’integrazione delle energie rinnovabili e i sistemi di alimentazione industriali ad alte prestazioni.
