Filtro armonico attivo (AHF): la soluzione affidabile per eliminare le correnti armoniche

{{{sourceTextContent.subTitle}}}

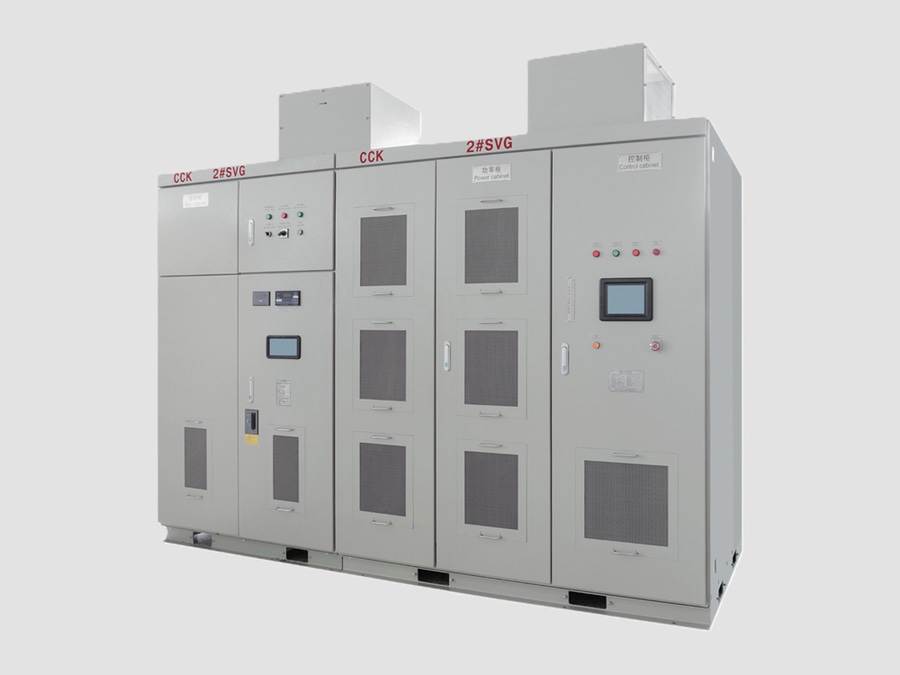

Filtro armonico attivo (AHF)

{{{sourceTextContent.description}}}

Un filtro armonico attivo (AHF) è un dispositivo elettronico di potenza utilizzato per rilevare ed eliminare le correnti armoniche nelle reti elettriche. Esso immette nella rete una corrente di compensazione di uguale intensità e segno opposto per annullare le armoniche indesiderate, migliorare la qualità dell’energia e ridurre la distorsione.

A differenza dei filtri armonici passivi, che utilizzano combinazioni fisse di condensatori e induttanze, un AHF fornisce una compensazione dinamica in tempo reale per carichi variabili.

1. Principio di funzionamento

Un filtro armonico attivo funziona utilizzando l’elettronica di potenza:
·I sensori di corrente misurano la corrente di carico.
·Un sistema di controllo analizza le componenti armoniche.
·Un convertitore di potenza genera correnti di compensazione.
·L’AHF immette queste correnti nella rete.
·Le correnti armoniche vengono annullate, lasciando una corrente di alimentazione più pulita.

2. Componenti principali
Convertitore di potenza
·Inverter basato su IGBT o SiC
·Genera corrente di compensazione delle armoniche
·Funzionamento a commutazione ad alta velocità
Condensatore del collegamento CC
·Elemento di accumulo di energia
·Mantiene la stabilità della tensione CC del convertitore
Sensori di corrente
·Sensori CT o sensori Hall
·Rilevano la distorsione della corrente di carico
Sistema di controllo digitale
·Controller DSP/FPGA
·Esegue il rilevamento delle armoniche e il controllo della commutazione
Reattore del filtro
·Limita la corrente di ripple di commutazione
·Protegge l’uscita dell’inverter

3. Tipi di filtri armonici attivi

A.) Filtro armonico attivo in derivazione
Tipo più comune
Collegato in parallelo al carico.
Funzioni:
·Elimina le armoniche di corrente
·Corregge la potenza reattiva
·Migliora il fattore di potenza
Applicazioni:
·Impianti industriali
·Data center
·Edifici commerciali

B.) Filtro armonico attivo in serie
Collegato in serie con la linea di alimentazione.
Funzioni:
·Compensa la distorsione di tensione
·Corregge lo squilibrio di tensione
·Protegge le apparecchiature sensibili
Applicazioni:
·Sistemi di alimentazione critici
·Produzione di semiconduttori

C.) Filtro armonico attivo ibrido
Combinazione di:
·Filtro passivo
·Convertitore di potenza attivo
Vantaggi:
·Maggiore capacità di potenza
·Potenza nominale del convertitore inferiore
·Conveniente per sistemi di grandi dimensioni
Applicazioni:
·Grandi reti industriali
·Sottostazioni elettriche

4. Armoniche eliminate
Gli AHF sono in grado di compensare:
·3ª armonica
·5ª armonica
·7ª armonica
·11ª armonica
·13ª armonica
·Armoniche di ordine superiore
Fonti comuni di armoniche:
·Azionamenti a frequenza variabile (VFD)
·Sistemi UPS
·Raddrizzatori
·Caricabatterie
·Inverter solari
·Saldatrici
·Forni ad arco

5. Parametri chiave di prestazione
·Livello di tensione: 400 V – 35 kV
·Frequenza: 50/60 Hz
·Corrente di compensazione: da 25 A a oltre 1000 A
·Riduzione delle armoniche: fino al 95%
·Tempo di risposta: <1 ms
·Correzione del fattore di potenza: sì
·Installazione: interna/esterna

6. Vantaggi
·Correzione in tempo reale: si adatta ai carichi variabili
·Ampio intervallo di armoniche: filtra armoniche di diversi ordini
·Nessun problema di risonanza: a differenza dei filtri passivi
·Design compatto: più piccolo rispetto ai grandi sistemi passivi
·Multifunzionale: filtraggio delle armoniche + compensazione reattiva
·Elevata precisione: compensazione dinamica

7. Svantaggi
·Costo iniziale più elevato: le apparecchiature di elettronica di potenza sono costose
·Perdite di commutazione: richiede un sistema di raffreddamento
·Controllo più complesso: richiede elettronica avanzata
·Resistenza limitata ai guasti: richiede il coordinamento delle protezioni

8. Applicazioni
Sistemi industriali
·Acciaierie
·Cementifici
·Impianti minerari
·Impianti chimici
Energie rinnovabili
·Impianti fotovoltaici
·Parchi eolici
·Sistemi di accumulo di energia a batteria
Strutture commerciali
·Data center
·Ospedali
·Edifici adibiti a uffici
Sistemi di distribuzione
·Sottostazioni di distribuzione
·Reti intelligenti
·Progetti di miglioramento della qualità dell’energia

9. Norme comunemente citate
·IEEE 519 – Controllo delle armoniche nei sistemi di alimentazione
·Serie IEC 61000 – Compatibilità elettromagnetica e limiti delle armoniche
·IEC 61439 – Quadri di bassa tensione (ove applicabile)

Sintesi del filtro armonico attivo (AHF):
Un AHF è un dispositivo elettronico di compensazione intelligente che rileva e annulla attivamente le correnti armoniche in tempo reale. È ampiamente utilizzato nelle moderne reti elettriche con carichi non lineari quali convertitori di frequenza (VFD), sistemi UPS, convertitori di energia rinnovabile e apparecchiature industriali, garantendo una migliore qualità dell’energia, una riduzione del THD e una maggiore affidabilità del sistema.
