Una sottostazione mobile è una sottostazione elettrica trasportabile progettata per fornire capacità di trasformazione e distribuzione dell’energia elettrica in situazioni temporanee, di emergenza o che richiedono un rapido dispiegamento. Integra le principali apparecchiature di una sottostazione — tra cui trasformatori, quadri di alta tensione, quadri di media tensione, sistemi di protezione, quadri di comando e sistemi ausiliari — su un rimorchio, uno skid o una piattaforma di trasporto.

Le sottostazioni mobili sono utilizzate dalle aziende di servizi pubblici e dall’industria per garantire la continuità dell’alimentazione elettrica in caso di guasti alle sottostazioni, interventi di manutenzione programmata, espansione della rete, ripristino in seguito a calamità e fabbisogni temporanei di carico.

Caratteristiche principali
·Pacchetto di sottostazione completamente trasportabile
·Rapida installazione e messa in servizio
·Assemblata e collaudata in fabbrica
·Sistema integrato di protezione e controllo
·Adatto al ripristino dell’alimentazione di emergenza
·Configurazione flessibile della tensione
·Requisiti di ingegneria civile ridotti
·Progettato per trasporti e operazioni ripetuti
·Disponibile la funzionalità di monitoraggio remoto

Componenti principali
1.) Apparecchiature ad alta tensione
Funzioni:
·Collegamento in entrata della linea di trasmissione
·Isolamento e protezione
Apparecchiature tipiche:
·Sezionatore
·Interruttore automatico
·Scaricatore di sovratensione
·Trasformatore di corrente (CT)
·Trasformatore di tensione (VT)
·Trappola di linea (per applicazioni speciali)
Livelli di tensione tipici:
·69 kV
·115 kV
·138 kV
·245 kV

2.) Trasformatore di potenza mobile
Funzione:
·Conversione di tensione tra i livelli di trasmissione e distribuzione
Tipologie comuni:
·Trasformatore a bagno d’olio
·Trasformatore a raffreddamento forzato
·Trasformatore trifase
·Autotrasformatore (applicazioni speciali)
Potenze nominali tipiche:
·10 MVA
·20 MVA
·40 MVA
·100 MVA+
Potenze nominali personalizzate disponibili

3.) Quadri di media tensione
Funzioni:
·Commutazione di distribuzione
·Protezione delle linee di alimentazione
·Isolamento dei guasti
Apparecchiature tipiche:
·Interruttore sottovuoto (VCB)
·Sezionatore di carico
·Terminazione cavi MT
·Relè di protezione
Tensioni di uscita comuni:
·4,16 kV
·6,6 kV
·10 kV
·13,8 kV
·24 kV
·35 kV

4.) Sistema di protezione e controllo
Include:
·Relè di protezione digitali
·Protezione differenziale del trasformatore
·Protezione da sovracorrente
·Protezione a distanza
·Comunicazione SCADA
·Sistema di controllo remoto
·Sincronizzazione oraria GPS

5.) Sistemi ausiliari
Include:
·Alimentazione ausiliaria in CA
·Sistema di batterie in CC
·Caricabatterie
·Sistema UPS
·Sistema HVAC
·Protezione antincendio
·Sistema di illuminazione

Tipi di sottostazioni mobili

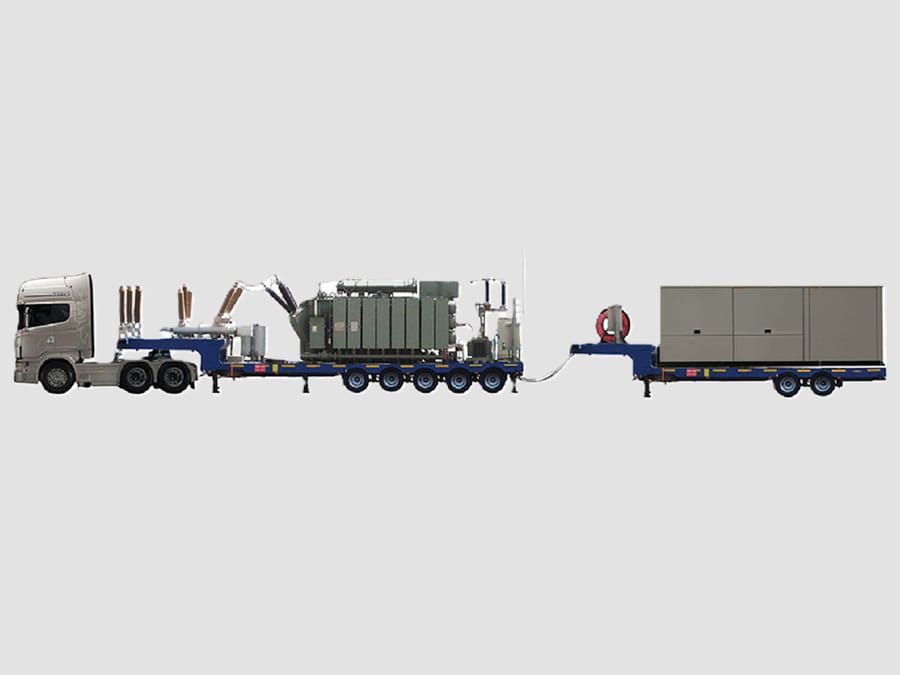

1.) Sottostazione mobile montata su rimorchio
Caratteristiche:
·Installata su rimorchio stradale
·Facile trasporto
·Rapida messa in servizio
Applicazioni:
·Ripristino di emergenza delle reti di distribuzione
·Supporto temporaneo alla rete elettrica

2.) Sottostazione mobile montata su skid
Caratteristiche:
·Montata su skid in acciaio
·Adatta al trasporto ferroviario, marittimo o pesante
Applicazioni:
·Settore minerario
·Progetti industriali
·Applicazioni offshore

3.) Sottostazione mobile containerizzata
Caratteristiche:
·Apparecchiature installate all’interno di container
·Protezione dagli agenti atmosferici
·Espansione modulare
Applicazioni:
·Energia rinnovabile
·Aree remote
·Ripristino in caso di calamità

Specifiche tecniche tipiche
·Tensione AT: 69–245 kV
·Tensione di uscita MT: 4,16–35 kV
·Capacità del trasformatore: 10–100 MVA+
·Frequenza: 50/60 Hz
·Corrente AT: a seconda dell’applicazione
·Corrente MT: 630–3000 A
·Capacità di cortocircuito: 25–63 kA
·Installazione: rimorchio / skid / container
·Grado di protezione: IP54–IP66
·Temperatura ambiente: da -40 °C a +50 °C
·Durata di vita utile: 25–40 anni

Principio di funzionamento
·La sottostazione mobile viene trasportata nel luogo richiesto.
·L’alimentazione in alta tensione viene collegata tramite connessioni temporanee o permanenti.
·Il quadro di commutazione in alta tensione controlla e protegge l’alimentazione in ingresso.
·Il trasformatore abbassa la tensione al livello di distribuzione richiesto.
·Il quadro di commutazione in media tensione distribuisce l’energia alle linee di alimentazione.
·I relè di protezione monitorano costantemente le condizioni dell’impianto.
·La sottostazione mobile fornisce energia fino al ripristino o al completamento dell’infrastruttura permanente.

Vantaggi
Rapido ripristino dell’alimentazione
·Sostituzione di emergenza in caso di guasto delle apparecchiature
·Riduce la durata dell’interruzione
·Ripristina rapidamente i carichi critici
Elevata mobilità
·Trasportabile da un luogo all’altro
·Adatta a progetti temporanei
·Tempi di costruzione ridotti
Interventi di ingegneria civile minimi
·Pacchetto di apparecchiature collaudato in fabbrica
·Applicazione flessibile

Può supportare:
·Espansione della rete
·Bypass per manutenzione
·Ripristino in caso di calamità
·Collegamento temporaneo di impianti di generazione
Elevata affidabilità
·Collaudo completo in fabbrica
·Sistema di protezione integrato
·Tecnologia collaudata per sottostazioni

Applicazioni tipiche
Sistemi di alimentazione delle utility
·Sostituzione in caso di interruzione di una sottostazione
·Backup in caso di guasto del trasformatore
·Rafforzamento della rete
·Supporto per i picchi di domanda
Energia rinnovabile
·Collegamento temporaneo di impianti solari/eolici
·Alimentazione elettrica in cantiere
·Supporto all’interconnessione con la rete
Applicazioni industriali
·Attività minerarie
·Impianti petroliferi e del gas
·Grandi progetti di costruzione
·Impianti industriali temporanei
Interventi di emergenza
·Ripristino post-tempesta
·Ripristino in seguito a calamità naturali
·Supporto alle infrastrutture critiche

Norme applicabili
·IEC 60076 – Trasformatori di potenza
·IEC 62271 – Apparecchiature di commutazione e controllo ad alta tensione
·IEC 61439 – Assiemi di apparecchiature di commutazione a bassa tensione
·IEC 60529 – Gradi di protezione degli involucri
·Serie IEEE C57 – Trasformatori di potenza
·Serie IEEE C37 – Apparecchiature di commutazione e protezione

Riepilogo dei valori nominali tipici
·Classe di tensione: 69–245 kV (alta tensione)
·Capacità del trasformatore: 10–100 MVA+
·Uscita MT: 4,16–35 kV
·Tipo di montaggio: Rimorchio / Piattaforma / Container
·Tipo di trasformatore: A bagno d’olio
·Protezione: Relè digitale + SCADA
·Installazione: All’aperto
·Tempi di implementazione: Da giorni a settimane
·Durata di vita utile: ≥25–40 anni

Una sottostazione mobile offre una soluzione flessibile e affidabile per il ripristino dell’alimentazione di emergenza, il supporto temporaneo alla rete, il bypass di manutenzione e la rapida espansione della rete. Integrando trasformatore, quadro di comando, dispositivi di protezione e apparecchiature di controllo in un unico pacchetto trasportabile, consente alle aziende di servizi pubblici e alle industrie di ripristinare o fornire rapidamente il servizio elettrico senza dover attendere la costruzione di una sottostazione permanente.
