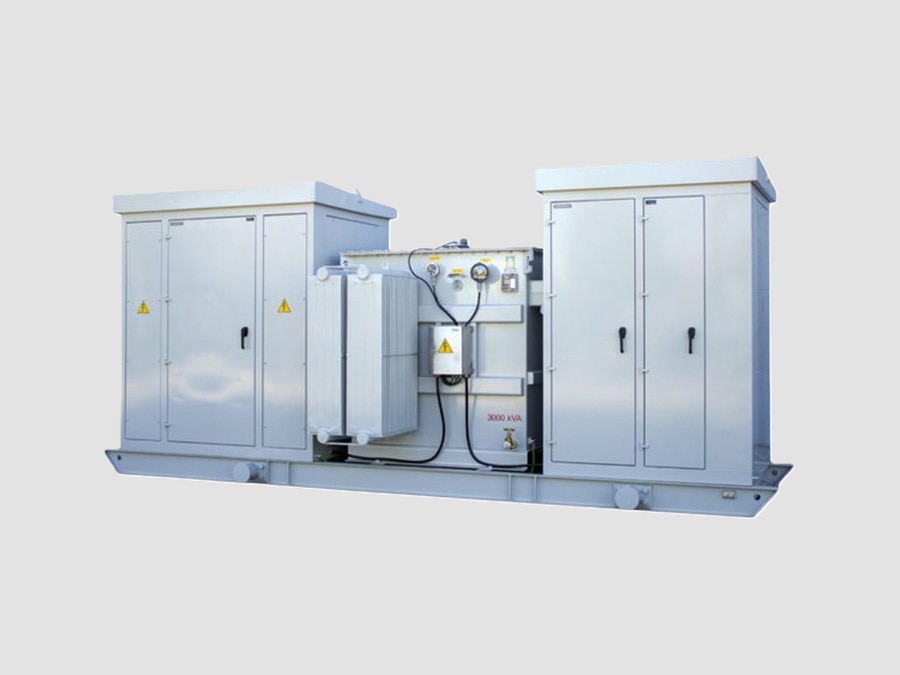

Una sottostazione unitaria è un sistema integrato di distribuzione dell’energia elettrica costituito da una sezione di quadri di media tensione (MT), un trasformatore e una sezione di quadri di bassa tensione (BT) installati come un unico insieme coordinato. È progettata per ridurre la tensione di media tensione della rete elettrica o dell’impianto a bassa tensione, per alimentare carichi industriali, commerciali e infrastrutturali.

Le sottostazioni unitarie offrono un metodo compatto ed efficiente per la distribuzione dell’energia elettrica, posizionando il trasformatore in prossimità del centro di carico, riducendo così la lunghezza dei cavi, la caduta di tensione e i costi di installazione.

Caratteristiche principali
·Sistema integrato di distribuzione dell’energia MT/BT
·Pacchetto assemblato e collaudato in fabbrica
·Design compatto
·Elevata affidabilità e sicurezza
·Distanza ridotta dei cavi dai carichi
·Adatto per applicazioni interne ed esterne
·Facilità di manutenzione e ampliamento
·Compatibile con i sistemi di protezione e automazione

Componenti principali
1.) Sezione quadri di media tensione
Funzione:
·Controllo dell’alimentazione MT in entrata
·Protezione dai guasti
·Isolamento e commutazione
Apparecchiature tipiche:
·Interruttore di media tensione
·Sezionatore di carico
·Interruttore con fusibile
·Trasformatore di corrente (CT)
·Trasformatore di tensione (VT)
·Relè di protezione
·Scaricatore di sovratensione
·Interruttore di messa a terra

Livelli di tensione tipici:
·3,3 kV
·6,6 kV
·10 kV
·12 kV
·24 kV
·35 kV

2.) Trasformatore di potenza
Funzione:
·Converte la media tensione in bassa tensione
Tipi di trasformatori:
·Trasformatore a bagno d’olio
·Trasformatore a secco
·Trasformatore in resina colata
Tensioni di uscita comuni:
·400 V
·415 V
·480 V
·600 V
·690 V
Potenze tipiche:
·500 kVA
·1000 kVA
·1600 kVA
·2500 kVA
·5000 kVA e oltre

3.) Sezione dei quadri di bassa tensione
Funzione:
·Distribuisce l’energia ai carichi finali
Apparecchiature tipiche:
·ACB (interruttore automatico ad aria)
·MCCB (interruttore automatico in involucro stampato)
·Quadri MCC
·Quadri di compensazione con condensatori
·Dispositivi di misurazione
·Interruttori di alimentazione

Tipi di sottostazioni unitarie
1.) Sottostazione unitaria interna
Caratteristiche:
·Installata all’interno di locali elettrici
·Protetta dalle intemperie
·Manutenzione più agevole
Applicazioni:
·Edifici commerciali
·Stabilimenti industriali
·Centri dati
·Ospedali

2.) Sottostazione unitaria per esterni
Caratteristiche:
·Involucro resistente alle intemperie
·Adatta all’installazione esterna
·Design salvaspazio
Applicazioni:
·Impianti industriali
·Distribuzione di servizi pubblici
·Progetti di energia rinnovabile

3.) Sottostazione unitaria montata su basamento
Caratteristiche:
·Installazione esterna a livello del suolo
·Involucro a prova di manomissione
·Design compatto
Applicazioni:
·Distribuzione urbana
·Complessi residenziali
·Strutture commerciali

4.) Sottostazione su skid
Caratteristiche:
·Skid integrato in fabbrica
·Facile trasporto
·Installazione rapida
Applicazioni:
·Settore minerario
·Petrolio e gas
·Sistemi di alimentazione temporanei

Specifiche tecniche tipiche
·Tensione di ingresso MT: 3,3–40,5 kV
·Tensione di uscita BT: 400–690 V
·Frequenza: 50/60 Hz
·Potenza del trasformatore: 500 kVA–10 MVA+
·Corrente MT: 630–1250 A
·Corrente del bus principale BT: 1000–6300 A
·Livello di cortocircuito: 25–100 kA
·Tipo di trasformatore: a olio / a secco / in resina colata
·Grado di protezione: IP31–IP66
·Installazione: interna / esterna
·Norme applicabili: IEC 62271, IEC 60076, IEC 61439

Principio di funzionamento
·L’energia a media tensione entra nella sezione del quadro di media tensione.
·Il quadro di media tensione garantisce la commutazione e la protezione.
·Il trasformatore riduce la tensione di media tensione a quella di bassa tensione.
·Il quadro di bassa tensione distribuisce l’energia ai carichi collegati.
·I dispositivi di protezione isolano i guasti per prevenire danni alle apparecchiature.
·I sistemi di monitoraggio e automazione controllano il funzionamento dell’impianto.

Vantaggi
Design compatto
·Combina quadro di media tensione, trasformatore e quadro di bassa tensione
·Richiede meno spazio per l’installazione
Maggiore efficienza
·Trasformatore situato in prossimità dei carichi
·Lunghezza dei cavi ridotta
·Minori perdite di tensione
Elevata affidabilità
·Assemblaggio testato in fabbrica
·Sistema di protezione coordinato
·Riduzione degli errori di installazione
Facilità di manutenzione
·Disposizione delle apparecchiature facilmente accessibile
·Risoluzione semplificata dei guasti
·Sostituzione modulare
Convenienza economica
·Costi di opere civili inferiori
·Requisiti di cablaggio ridotti
·Installazione più rapida

Applicazioni tipiche
Impianti industriali
·Stabilimenti di produzione
·Acciaierie
·Cementifici
·Stabilimenti chimici
·Attività minerarie
Edifici commerciali
·Centri commerciali
·Edifici adibiti a uffici
·Data center
·Ospedali
Progetti energetici
·Impianti fotovoltaici
·Parchi eolici
·Sistemi di accumulo di energia a batteria (BESS)
Infrastrutture
·Aeroporti
·Ferrovie
·Impianti di trattamento delle acque
·Infrastrutture di trasporto

Norme applicabili
·IEC 60076 – Trasformatori di potenza
·IEC 62271 – Apparecchiature di commutazione e controllo ad alta tensione
·IEC 61439 – Assiemi di apparecchiature di commutazione a bassa tensione
·IEC 60529 – Gradi di protezione (codice IP)
·IEC 60947 – Dispositivi di commutazione a bassa tensione

Riepilogo dei valori nominali tipici
·Tensione MT: 3,3–40,5 kV
·Tensione BT: 400–690 V
·Capacità del trasformatore: 0,5–10 MVA+
·Quadri di media tensione: AIS/GIS
·Tipo di trasformatore: a olio / a secco / in resina colata
·Quadri di bassa tensione: ACB/MCCB/MCC
·Protezione: IP31–IP66
·Installazione: Interna / Esterna
·Automazione: SCADA opzionale
·Durata di vita utile: ≥25–30 anni

Una sottostazione monoblocco offre una soluzione completa ed efficiente per la conversione e la distribuzione dell’energia elettrica in prossimità del punto di utilizzo. Integrando quadri di media tensione, trasformatore e apparecchiature di distribuzione a bassa tensione in un unico sistema coordinato, garantisce tempi di installazione ridotti, maggiore affidabilità, minori perdite di potenza e manutenzione semplificata per applicazioni industriali, commerciali e di servizi pubblici.
