La sottostazione prefabbricata (E-House) offre una soluzione elettrica completa e collaudata in fabbrica

{{{sourceTextContent.subTitle}}}

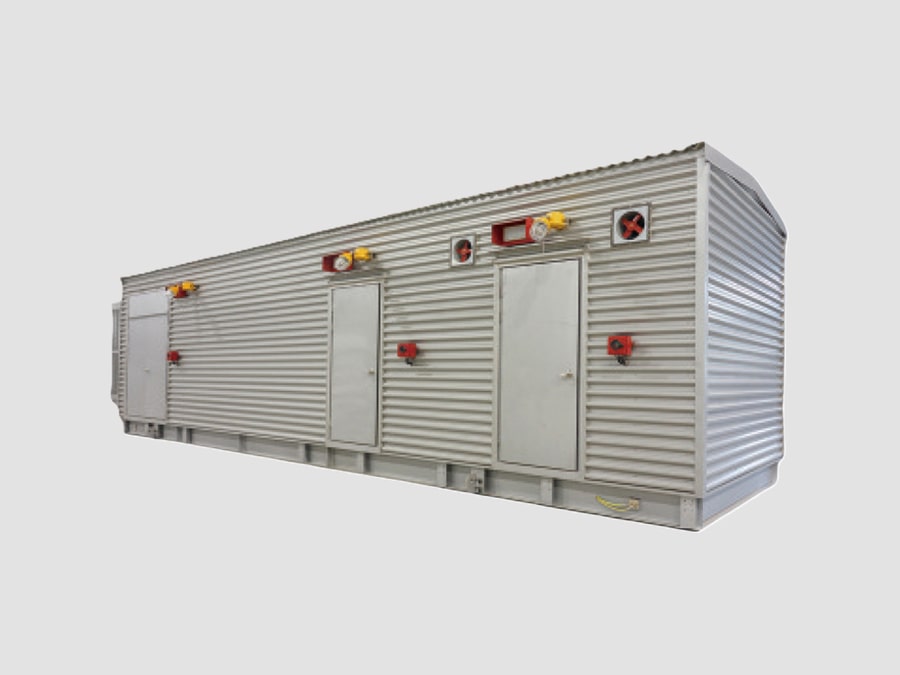

Sottostazione prefabbricata (E-House)

{{{sourceTextContent.description}}}

Una sottostazione prefabbricata (E-House, Electrical House) è un impianto elettrico modulare realizzato in fabbrica che integra quadri di media tensione, quadri di bassa tensione, trasformatori, sistemi di protezione, sistemi di controllo, sistemi di alimentazione ausiliari e apparecchiature di automazione in un involucro pre-progettato. L'unità completa viene prodotta, cablata, collaudata e messa in servizio in fabbrica prima di essere trasportata al sito del progetto per l'installazione.

Le E-House sono ampiamente utilizzate in impianti industriali, progetti di energia rinnovabile, siti minerari, impianti petroliferi e del gas, centri dati, centrali di generazione elettrica e progetti infrastrutturali in cui sono richiesti una rapida implementazione, un'elevata affidabilità e una riduzione dei lavori di costruzione in loco.

Caratteristiche principali
·Struttura elettrica modulare assemblata in fabbrica
·Tempi di installazione in loco ridotti
·Completamente testata prima della spedizione
·Sistemi elettrici MT/BT integrati
·Ambiente interno climatizzato
·Espansione modulare flessibile
·Adatta a condizioni ambientali difficili
·Elevata affidabilità e sicurezza
·Installazione plug-and-play
·Layout e configurazione delle apparecchiature personalizzabili

Configurazione tipica di un E-House
Una sottostazione prefabbricata può contenere:
·Sistema di media tensione
·Quadri di media tensione (AIS/GIS)
·Interruttori automatici a vuoto (VCB)
·Interruttori di sezionamento a carico
·Relè di protezione
·Apparecchiature di misurazione
·Trasformatori di corrente (CT) e di tensione (VT)
·Pannelli di terminazione cavi MT

Livelli di tensione tipici:
·6,6 kV
·10 kV
·12 kV
·24 kV
·35 kV
·40,5 kV

Sistema di trasformazione
Opzioni:
·Trasformatore a secco
·Trasformatore a bagno d’olio
·Trasformatore in resina colata
Funzioni:
·Conversione di tensione
·Isolamento tra reti MT e BT

Sistema di bassa tensione
Comprende:
·Quadri di bassa tensione
·Centro di controllo motori (MCC)
·Quadri di distribuzione
Sistemi UPS
·Sistemi di alimentazione in corrente continua
·Caricabatterie

Tensioni tipiche:
·400 V
·415 V
·480 V
·690 V

Sistema di controllo e automazione
Comprende:
·Pannelli PLC
·Sistema SCADA
·I/O remoto
·Apparecchiature di comunicazione
·Quadri di protezione e controllo
·Reti Ethernet industriali

Componenti principali
·Custodia in acciaio: garantisce protezione strutturale e ambientale
·Quadri di media tensione: commutazione e protezione a media tensione
·Trasformatore: conversione di tensione
·Quadri di bassa tensione: distribuzione a bassa tensione
·MCC: controllo e protezione dei motori
·UPS: alimentazione CA di riserva
·Sistema CC: protezione/controllo di riserva
·Sistema HVAC: controllo di temperatura e umidità
·Sistema di rilevamento incendi: protezione di sicurezza
·Sistema di illuminazione: illuminazione interna di servizio
·Sistema di cablaggio: cablaggio interno di alimentazione e controllo

Specifiche tecniche tipiche
·Tensione nominale: fino a 40,5 kV
·Tensione di uscita BT: 400–690 V
·Frequenza: 50/60 Hz
·Portata del quadro di media tensione: 630–4000 A
·Portata del bus principale di bassa tensione: 1000–6300 A
·Portata di cortocircuito: 25–100 kA
·Grado di protezione: IP54–IP66
·Temperatura ambiente: da -40 °C a +50 °C (a seconda dell’applicazione)
·Progettazione antisismica: opzionale
·Protezione antincendio: opzionale
·Norme: IEC 62271, IEC 61439, IEC 60529

Tipi di costruzione
1.) E-House containerizzata
Caratteristiche:
·Struttura in acciaio a container
·Assemblata in fabbrica
·Facile da trasportare
·Adatta a località remote
Applicazioni:
·Settore minerario
·Energie rinnovabili
·Petrolio e gas
2.) E-House modulare a pannelli
Caratteristiche:
·Dimensioni personalizzate più ampie
·Progetto espandibile
·Installazione su fondamenta permanenti
Applicazioni:
·Grandi impianti industriali
·Centrali elettriche
3.) E-House montata su skid
Caratteristiche:
·Quadro elettrico montato su skid in acciaio
·Testata in fabbrica come pacchetto completo
·Installazione rapida
Applicazioni:
·Piattaforme offshore
·Industrie di processo

Principio di funzionamento
·L’energia in entrata accede all’E-House attraverso il quadro di media tensione (MV).
·I dispositivi di protezione di media tensione controllano e isolano i guasti elettrici.
·I trasformatori riducono la tensione a livelli di bassa tensione (LV).
·Il quadro di bassa tensione distribuisce l’energia ai carichi dell’impianto.
·I quadri di controllo motorizzati (MCC) controllano i motori e le apparecchiature di processo.
·I sistemi di automazione monitorano e controllano l’intero impianto elettrico.
·I sistemi di alimentazione di riserva in corrente continua (CC) e gli UPS garantiscono il funzionamento critico in caso di interruzioni di corrente.

Vantaggi
Installazione rapida
·La prefabbricazione in fabbrica riduce i tempi di costruzione
·Assemblaggio in loco minimo
·Tempi di realizzazione del progetto più brevi
Controllo di alta qualità
·Collaudo in fabbrica prima della consegna
·Ambiente di produzione controllato
·Riduzione degli errori di cablaggio in campo
Progettazione flessibile
·Disposizione personalizzata delle apparecchiature
·Moduli espandibili
·Adatto a vari settori industriali
Maggiore affidabilità
·Ambiente interno protetto
·Ridotta esposizione a polvere, umidità e inquinamento
·Sistemi di protezione integrati
Riduzione dei lavori edili
·Minori lavori di costruzione
·Minore fabbisogno di manodopera in cantiere
·Riduzione dei rischi di installazione

Applicazioni tipiche
Settore energetico
·Impianti fotovoltaici
·Parchi eolici
·Sistemi di accumulo di energia a batteria (BESS)
·Centrali idroelettriche
Settore industriale
·Acciaierie
·Cementifici
·Impianti chimici
·Attività minerarie
·Impianti petroliferi e del gas
Infrastrutture
·Aeroporti
·Ferrovie
·Data center
·Impianti di trattamento delle acque
·Complessi commerciali

Norme applicabili
·IEC 62271 – Apparecchiature di commutazione e controllo ad alta tensione
·IEC 61439 – Assiemi di quadri di bassa tensione
·IEC 60529 – Gradi di protezione (codice IP)
·IEC 60076 – Trasformatori di potenza
·IEC 60364 – Impianti elettrici a bassa tensione
·Norme IEEE / NFPA (ove applicabili)

Riepilogo dei valori nominali tipici
·Tensione MT: 6,6–40,5 kV
·Tensione BT: 400–690 V
·Corrente MT: 630–4000 A
·Corrente BT: 1000–6300 A
·Livello di guasto: 25–100 kA
·Struttura: Edificio modulare in acciaio
·Grado di protezione: IP54–IP66
·Installazione: Interna / Esterna
·Raffreddamento: Controllato tramite sistema HVAC
·Durata di vita utile: ≥25–30 anni

Una sottostazione prefabbricata (E-House) offre una soluzione elettrica completa e collaudata in fabbrica che combina quadri di comando, trasformatori, sistemi di protezione, automazione e sistemi ausiliari in un unico pacchetto modulare. È particolarmente indicata per progetti che richiedono un’installazione rapida, un funzionamento affidabile, lavori di costruzione ridotti e l’impiego in ambienti remoti o difficili.
