Sistema di alimentazione in corrente continua (110/220 V) che garantisce un'alimentazione stabile in corrente continua

{{{sourceTextContent.subTitle}}}

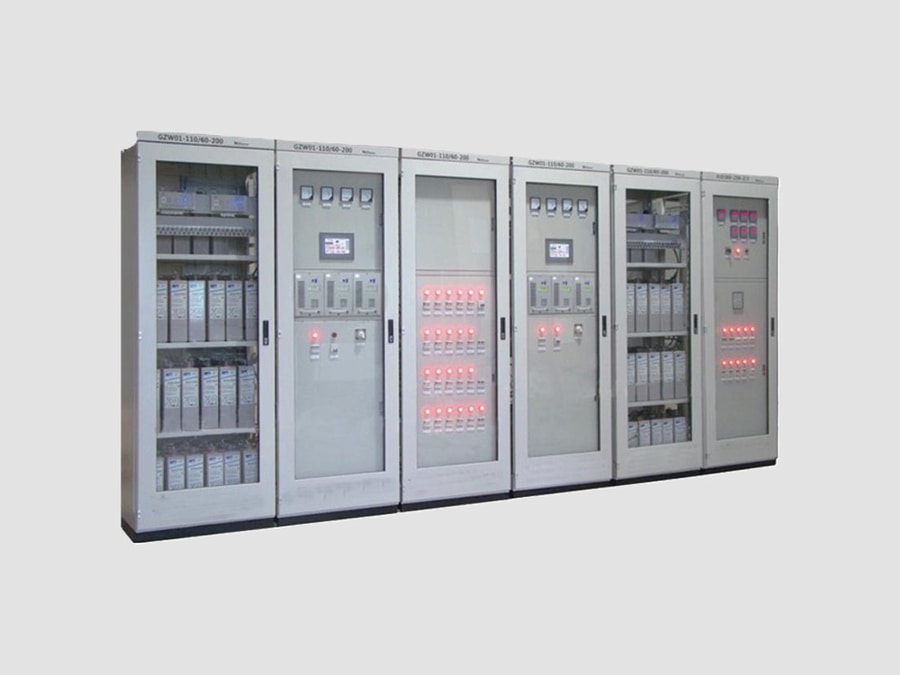

Sistema di alimentazione in corrente continua (110/220 V)

{{{sourceTextContent.description}}}

Un sistema di alimentazione a 110/220 V CC è un sistema di alimentazione ausiliario utilizzato nelle sottostazioni elettriche, negli impianti industriali, nelle centrali elettriche e nelle strutture elettriche critiche per fornire energia in corrente continua (CC) affidabile a fini di protezione, controllo, automazione, comunicazione e operazioni di emergenza.

Il sistema converte l’alimentazione ausiliaria in corrente alternata (AC) in corrente continua (DC) stabile tramite caricabatterie e mantiene un banco di batterie in grado di continuare a fornire alimentazione durante le interruzioni dell’alimentazione in corrente alternata.

Funzioni principali
Il sistema di alimentazione in corrente continua fornisce alimentazione continua in corrente continua per:
·Relè di protezione
·Circuiti di sgancio e chiusura degli interruttori automatici
·Sistemi di automazione delle sottostazioni
·Apparecchiature SCADA e RTU
·Apparecchiature di comunicazione
·Illuminazione di emergenza
·Quadri di comando
·Meccanismi di azionamento dei quadri di commutazione
·Sistemi di monitoraggio e allarme

Livelli di tensione tipici
Sistema a 110 V CC
Comunemente utilizzato per:
·Sottostazioni di media e alta tensione
·Sistemi di controllo industriali
·Circuiti di protezione e automazione

Applicazioni tipiche:
·Sottostazioni da 35 kV a 220 kV
·Sistemi di automazione della distribuzione
·Impianti industriali
·Sistema a 220 V CC

Comunemente utilizzato per:
·Grandi centrali elettriche
·Sottostazioni ad altissima tensione
·Sistemi di quadri di commutazione ad alta potenza

Applicazioni tipiche:
·Sottostazioni da 220 kV a 765 kV
·Centrali di generazione di energia
·Reti di trasmissione

Componenti principali
1.) Unità di distribuzione dell’ingresso CA
Funzione:
·Riceve l’alimentazione ausiliaria in CA
·Fornisce isolamento e protezione
Componenti:
·MCCB/MCB
·Dispositivo di protezione contro le sovratensioni (SPD)
·Misuratore di monitoraggio CA
·Interruttore di trasferimento (opzionale)
2.) Caricabatterie / Raddrizzatore
Funzione:
·Converte la corrente alternata in corrente continua
·Mantiene la carica della batteria
·Alimenta i carichi in corrente continua
Caratteristiche:
·Tecnologia di commutazione ad alta frequenza
·Regolazione automatica della tensione
·Limitazione della corrente
·Compensazione della temperatura
·Capacità di funzionamento in parallelo
3.) Banco batterie
Fornisce:
·Accumulo di energia di riserva
·Alimentazione CC di emergenza in caso di interruzione della corrente CA
·Tipi comuni di batterie:
·Batterie al piombo-acido regolate a valvola (VRLA)
·Batterie al piombo-acido a liquido
·Nichel-cadmio (Ni-Cd)
·Sistemi a batterie al litio (applicazioni moderne)
4.) Quadro di distribuzione CC
Funzioni:
·Distribuisce la corrente continua ai carichi
·Fornisce protezione alle linee di alimentazione
·Consente l’isolamento per la manutenzione
Componenti:
·Interruttori CC
·Unità fusibili
·Barre collettrici di distribuzione
·Dispositivo di monitoraggio dell’isolamento
5.) Sistema di monitoraggio CC
Monitora:
·Tensione CC
·Corrente di carica
·Stato delle batterie
·Resistenza di isolamento
·Stato degli allarmi
·Temperatura delle batterie

Specifiche tecniche tipiche
·Tensione nominale CC: 110 V CC / 220 V CC
·Tensione di ingresso: 380 V CA o 220 V CA
·Frequenza: 50/60 Hz
·Regolazione della tensione CC: ±1%
·Tensione di ondulazione: ≤1%
·Capacità del caricabatterie: 10–200 A (tipica)
·Capacità della batteria: 50–2000 Ah
·Monitoraggio dell’isolamento: incluso
·Grado di protezione: IP30–IP55
·Tempo di autonomia: 1–10 ore (a seconda dell’applicazione)
·Durata di vita prevista: 15–25 anni
·Norme applicabili: IEC 60896, IEC 62477, IEC 61204

Principio di funzionamento
L’alimentazione ausiliaria in CA entra nel sistema in CC.
·Il raddrizzatore converte la corrente alternata in tensione continua regolata.
·Il caricabatterie alimenta i carichi in CC e mantiene la carica della batteria.
·La batteria rimane in stato di standby.
In caso di interruzione della corrente alternata:
·La batteria fornisce automaticamente corrente continua.
·I dispositivi di protezione e controllo continuano a funzionare.
·Gli interruttori automatici possono comunque scattare o chiudersi in sicurezza.

Modalità di funzionamento della batteria
·Modalità di carica di mantenimento
Funzionamento normale:
·Il caricabatterie alimenta i carichi in corrente continua
·La batteria rimane completamente carica
·Utilizzata per il funzionamento in standby a lungo termine

Modalità di carica di potenziamento
Utilizzata dopo:
·Il ripristino dell’alimentazione in corrente alternata
·Un evento di scarica della batteria
Scopo:
·Ripristinare rapidamente la capacità della batteria

Modalità di scarica della batteria
Durante:
·Interruzione dell’alimentazione CA
·Guasto del caricabatterie
La batteria alimenta:
·Sistemi di protezione
·Circuiti di controllo
·Apparecchiature di comunicazione

Vantaggi
Elevata affidabilità
·Alimentazione CC continua
·Alimentazione di riserva indipendente
·Indispensabile per il funzionamento dei sistemi di protezione
Risposta rapida
·Transizione istantanea in caso di interruzione della corrente alternata
·Nessun ritardo di commutazione meccanica
Funzionamento sicuro
·Monitoraggio dell’isolamento in corrente continua
·Segnalazione di allarme
·Protezione delle linee di alimentazione
Manutenzione ridotta
·Controllo automatico della ricarica
·Monitoraggio dello stato della batteria
·Design modulare

Applicazioni tipiche
·Sottostazioni di trasmissione dell’energia
·Sottostazioni di distribuzione
·Centrali idroelettriche
·Centrali termiche
·Impianti nucleari
·Sottostazioni per energie rinnovabili
·Sottostazioni ferroviarie
·Impianti elettrici industriali
·Data center
·Impianti petroliferi e del gas

Norme applicabili
·IEC 60896 – Batterie stazionarie al piombo-acido
·IEC 62477 – Requisiti di sicurezza per i sistemi di conversione elettronica di potenza
·IEC 61204 – Alimentatori a bassa tensione
·IEC 61427 – Batterie per applicazioni nel settore delle energie rinnovabili e dei servizi pubblici
·IEC 60529 – Gradi di protezione degli involucri

Riepilogo delle caratteristiche tipiche
·Tensione CC: 110 V / 220 V
·Tipo di caricabatterie: Raddrizzatore a commutazione ad alta frequenza
·Tipo di batteria: VRLA / Piombo-acido / Ni-Cd / Litio
·Capacità della batteria: 50–2000 Ah
·Bus CC: bus singolo o doppio
·Ridondanza: configurazione caricabatterie N+1
·Monitoraggio: compatibile con PLC / SCADA
·Installazione: locale elettrico interno
·Durata di vita: 15–25 anni

Un sistema di alimentazione a 110/220 V CC è un sistema ausiliario fondamentale per le sottostazioni elettriche e gli impianti industriali. Assicura che le apparecchiature di protezione, controllo e commutazione rimangano operative anche in caso di interruzione totale dell’alimentazione CA, rendendolo una componente essenziale per il funzionamento sicuro e affidabile del sistema di alimentazione.
